4.1.1 а Назначение и типы

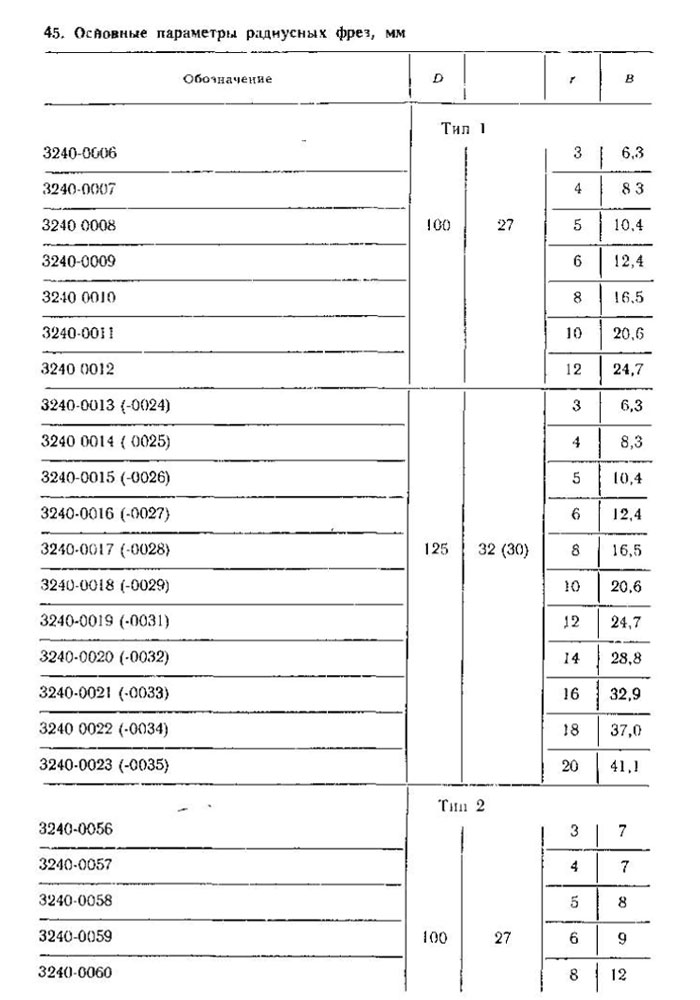

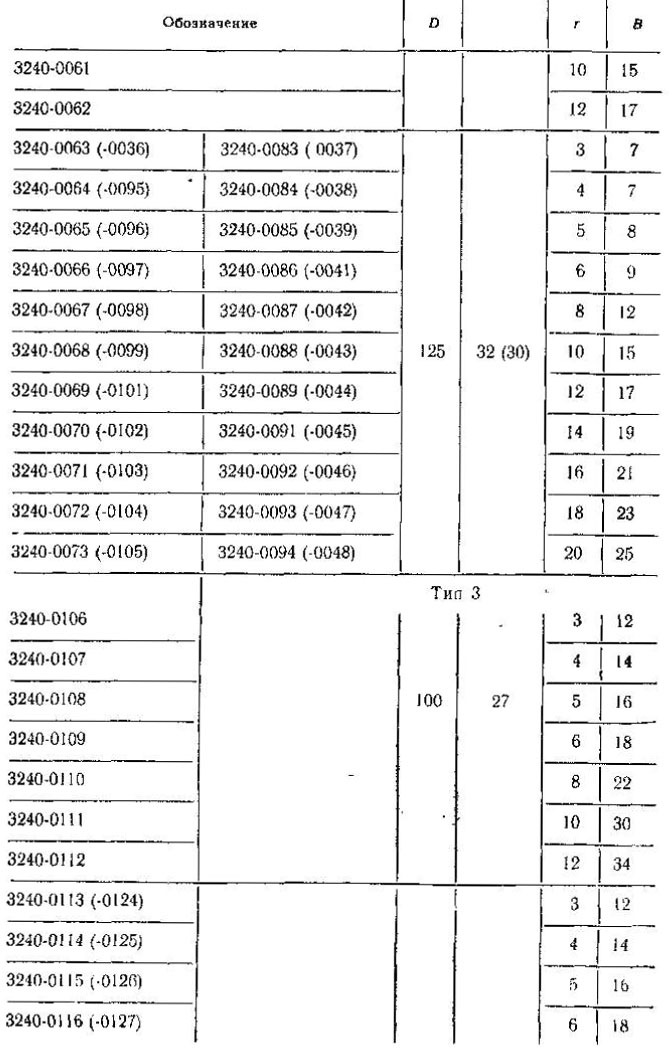

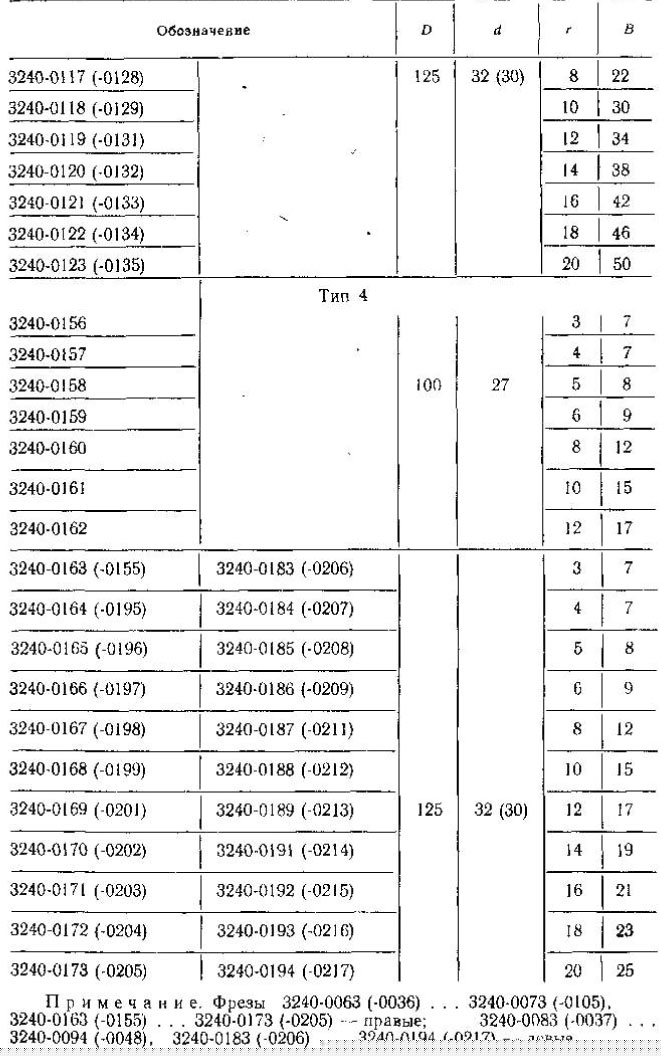

45. Основные параметры радиусных фрез, мм


Поставляются двух типов (рис. 43, табл. 46) тип I—для фрезерования пазов в древесине вдоль волокон, тип 2 —для фрезерования пазов и древесине поперек волокон Фрезы типа 2, кроме основных зубьев имеются подрезающе зубья, режущие кромки которых превышают режущие кромки основных зубьев на 0.5 мм Подрезающие зубья имеют отрицательный передний угол и надрезают волокна древесины Тем самым обеспечиваются высокое качество обработки пазов поперек волокон. Ширина фрез соответствует ширине паза в обрабатываемом изделии
Материал фрез — инструментальная легированная сталь Х6ВФ (ГОСТ 5950—73) Твердость фрез HRC-56 60

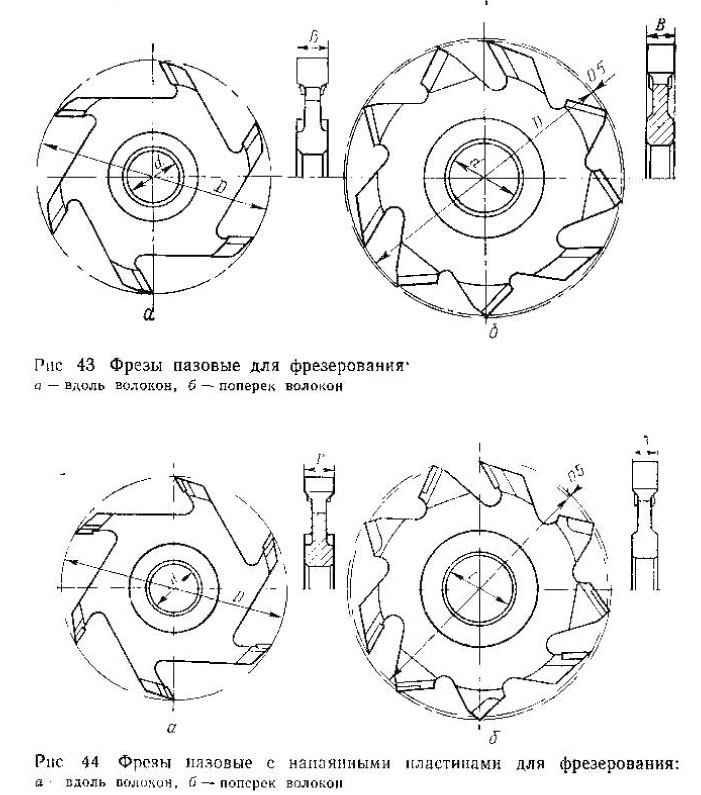

Рис 43 Фрезы пазовые для фрезерования
фрезы-пазовые
Пример. Заказ фрезы типа 1 диаметром 125 мм, диаметром посадочното отверстия 32 мм, шириной 10 мм фрезы 3202-0114 (ГОСТ

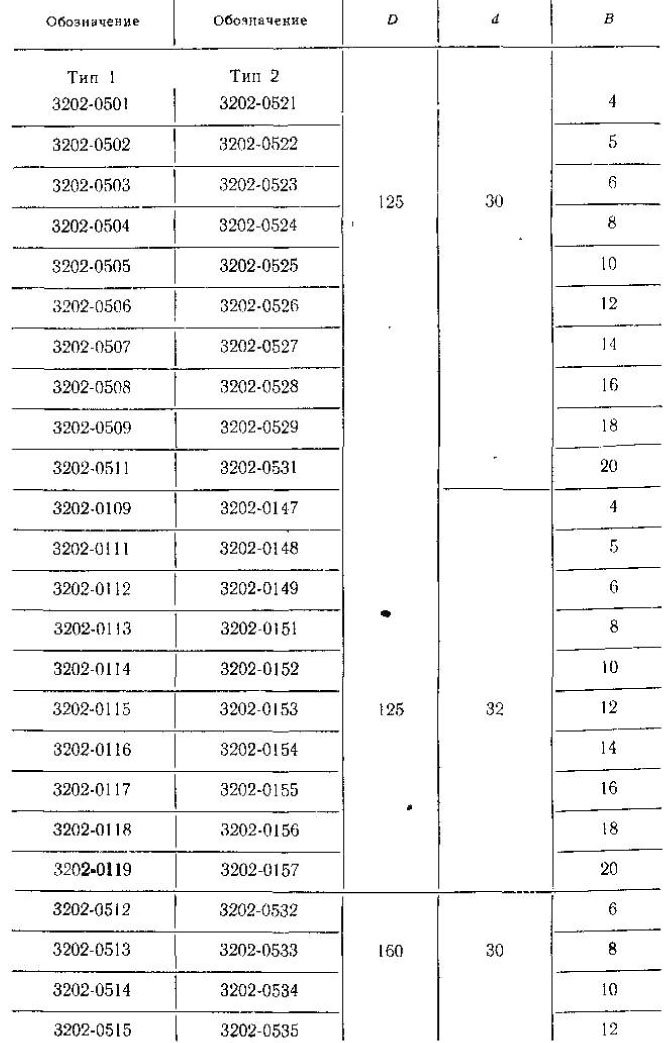

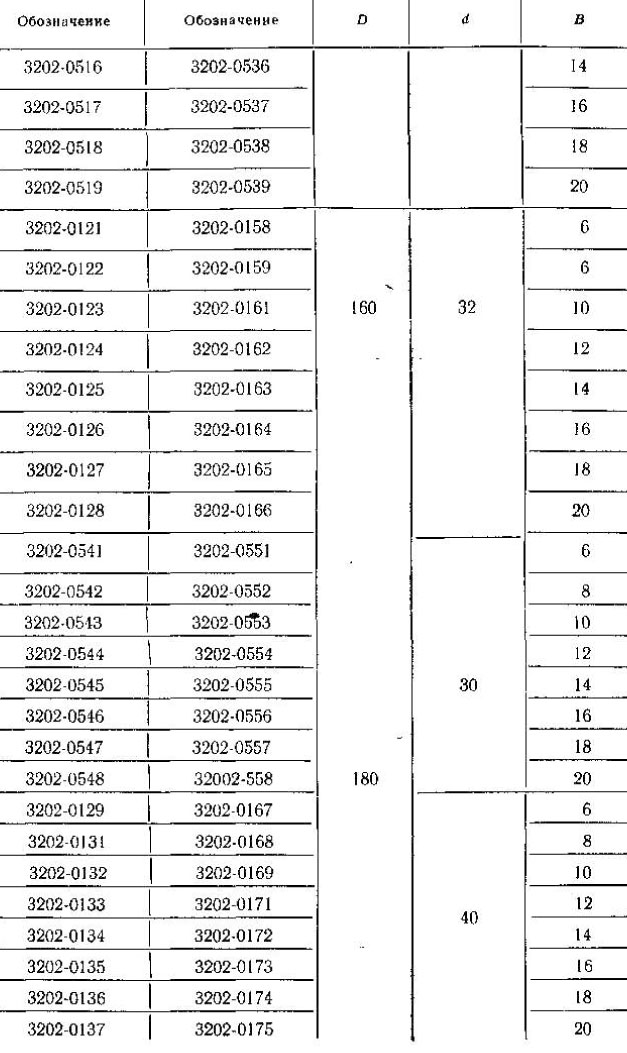

46. Основные параметры пазовых фрез (ГОСТ 11290 — 80), мм

основные-параметры-фазовых-фрез
основные-параметры-фазовых-фрез

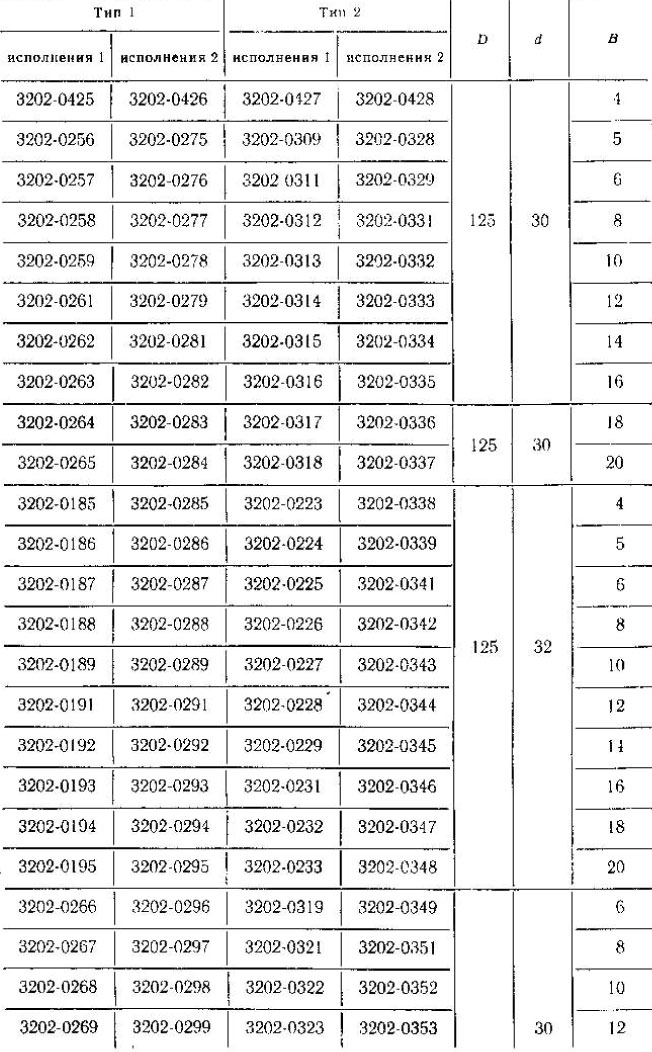

47. Основные параметры газовых фрез ГОСТ 11291 -81), м

оснновные-параметры

Фрезы дисковые пазовые с напаянными пластинами (ГОСТ 11291-81).

Фрезы предназначены для фрезерования прямоугольных пазов вдоль и поперек волокон в древесине, древесных Материалах и фанере на фрезерных и четырехсторонних продольно-фрезер-
Фрезы поставляются двух типов (рис. 44, табл. 47): Тип 1 — для фрезерования пазов вдоль волокон, тип 2—
кон. Фрезы типа 2, кроме основных, имеют подрезающие зубья, режущие

Рис 45. Фреза для обработки

кромки которых выступают режущими
кромками основных зубьев на 0,5 мм. Подрезающие зубья имеют отрица тельный передний угол и надрезают полотна древесины. Тем самым обеспечивается высокое качество обработки пазов поперек волокон.

Каждый из типов фрез поставляется и двух исполнениях: исполнение 1—с пластинами из твердого сплава; исполнение 2 — с пластинами из быстрорежущей стали. Ширина фрез В соответствует ширине паза в обрабатываемом изделии.

Материал режущих пластин зубьев фрез исполнения 1 — твердый сплав групп ВК (ГОСТ 3882—74), фрез исполнения 2— быстрорежущая сталь (ГОСТ 19265-73). Твердость пластин быстрорежущей стали-HRC0 = 58. . .62. Материал корпусов фрез — конструкционная сталь марок 40Х (ГОСТ 4543—71) или 45 (ГОСТ 1050—74). Твердость корпусов ИRСа=23.. .32.

Пример. Заказ фрезы для обработки материала поперек волокон диаметром 160 мм, с посадочным диаметром 30 мм н шириной 10 мм с пластинами из быстрорежущей стали: фреза 3202-0352 (ГОСТ 11291—81).

Фрезы для обработки прямых ящичных шипов (ГОСТ 21923—76; (рис. 45) Предназначены для фрезерования пазов в древесине, фанере древесностружечных плитах и других древесных материалах и исполь зуются во фрезерных универсальных и специализированных станках. Поставляются трех типов: тип 1 — цельные из инструментальной легированной стали; тип 2— оснащенные закаленными пластинами из быстрорежущей стали; тип 3 — оснащенные твердосплавными пластинами Ширина фрезы В соответствует ширине паза в обрабатываемом изделии, Ее значения для различных фрез приведены ниже.

Фреза:

Тип I

3202-0001;

3202-0002;

3202-0003:

Тип 2

3202-0051;

3202-0052;

3202-0053;

Тип 3

3202-0301;

3202-0302;

3202-0303

Фреза

Тип I

3202-0004;

3202-0006;

3202-0005;

Тип 2

3202-0054;

3202-0056;

3202-0055;

Тип 3

3202-0304;

3202-0306;

3202-0305

Ширина, мм

12

14

18

Материал фрез типа 1 — инструментальная легированная сталь марки Х6ВФ (ГОСТ 5950—73) Твердость режущей части HRCa = 56. 60 Материал фрез типа 2: режущей части — быстрорежущая сталь Р6Л15 (ГОСТ 19265—73), твердость HRC.-59… 63. Материал фрез типа 3: режущей части — твердый сплав BKJ5 или ВК8 (ГОСТ 3882—74) Материал корпуса фрез типов 2 и 3 — конструкционная сталь 40Х (ГОСТ 4543—71) или 45 (ГОСТ 1050—74).

Пример. Заказ на фрезу типа l шириной 10 мм: фреза 3202-0003 (ГОСТ 21923—76).

45. Основные параметры радиусных фрез, мм


Поставляются двух типов (рис. 43, табл. 46) тип I—для фрезерования пазов в древесине вдоль волокон, тип 2 —для фрезерования пазов и древесине поперек волокон Фрезы типа 2, кроме основных зубьев имеются подрезающе зубья, режущие кромки которых превышают режущие кромки основных зубьев на 0.5 мм Подрезающие зубья имеют отрицательный передний угол и надрезают волокна древесины Тем самым обеспечиваются высокое качество обработки пазов поперек волокон. Ширина фрез соответствует ширине паза в обрабатываемом изделии
Материал фрез — инструментальная легированная сталь Х6ВФ (ГОСТ 5950—73) Твердость фрез HRC-56 60

Рис 43 Фрезы пазовые для фрезерования
фрезы-пазовые
Пример. Заказ фрезы типа 1 диаметром 125 мм, диаметром посадочното отверстия 32 мм, шириной 10 мм фрезы 3202-0114 (ГОСТ

46. Основные параметры пазовых фрез (ГОСТ 11290 — 80), мм

основные-параметры-фазовых-фрез
основные-параметры-фазовых-фрез

47. Основные параметры газовых фрез ГОСТ 11291 -81), м

оснновные-параметры

Фрезы дисковые пазовые с напаянными пластинами (ГОСТ 11291-81).

Фрезы предназначены для фрезерования прямоугольных пазов вдоль и поперек волокон в древесине, древесных Материалах и фанере на фрезерных и четырехсторонних продольно-фрезер-
Фрезы поставляются двух типов (рис. 44, табл. 47): Тип 1 — для фрезерования пазов вдоль волокон, тип 2—
кон. Фрезы типа 2, кроме основных, имеют подрезающие зубья, режущие

Рис 45. Фреза для обработки

кромки которых выступают режущими
кромками основных зубьев на 0,5 мм. Подрезающие зубья имеют отрица тельный передний угол и надрезают полотна древесины. Тем самым обеспечивается высокое качество обработки пазов поперек волокон.

Каждый из типов фрез поставляется и двух исполнениях: исполнение 1—с пластинами из твердого сплава; исполнение 2 — с пластинами из быстрорежущей стали. Ширина фрез В соответствует ширине паза в обрабатываемом изделии.

Материал режущих пластин зубьев фрез исполнения 1 — твердый сплав групп ВК (ГОСТ 3882—74), фрез исполнения 2— быстрорежущая сталь (ГОСТ 19265-73). Твердость пластин быстрорежущей стали-HRC0 = 58. . .62. Материал корпусов фрез — конструкционная сталь марок 40Х (ГОСТ 4543—71) или 45 (ГОСТ 1050—74). Твердость корпусов ИRСа=23.. .32.

Пример. Заказ фрезы для обработки материала поперек волокон диаметром 160 мм, с посадочным диаметром 30 мм н шириной 10 мм с пластинами из быстрорежущей стали: фреза 3202-0352 (ГОСТ 11291—81).

Фрезы для обработки прямых ящичных шипов (ГОСТ 21923—76; (рис. 45) Предназначены для фрезерования пазов в древесине, фанере древесностружечных плитах и других древесных материалах и исполь зуются во фрезерных универсальных и специализированных станках. Поставляются трех типов: тип 1 — цельные из инструментальной легированной стали; тип 2— оснащенные закаленными пластинами из быстрорежущей стали; тип 3 — оснащенные твердосплавными пластинами Ширина фрезы В соответствует ширине паза в обрабатываемом изделии, Ее значения для различных фрез приведены ниже.

Фреза:

Тип I

3202-0001;

3202-0002;

3202-0003:

Тип 2

3202-0051;

3202-0052;

3202-0053;

Тип 3

3202-0301;

3202-0302;

3202-0303

Фреза

Тип I

3202-0004;

3202-0006;

3202-0005;

Тип 2

3202-0054;

3202-0056;

3202-0055;

Тип 3

3202-0304;

3202-0306;

3202-0305

Ширина, мм

12

14

18

Материал фрез типа 1 — инструментальная легированная сталь марки Х6ВФ (ГОСТ 5950—73) Твердость режущей части HRCa = 56. 60 Материал фрез типа 2: режущей части — быстрорежущая сталь Р6Л15 (ГОСТ 19265—73), твердость HRC.-59… 63. Материал фрез типа 3: режущей части — твердый сплав BKJ5 или ВК8 (ГОСТ 3882—74) Материал корпуса фрез типов 2 и 3 — конструкционная сталь 40Х (ГОСТ 4543—71) или 45 (ГОСТ 1050—74).

Пример. Заказ на фрезу типа l шириной 10 мм: фреза 3202-0003 (ГОСТ 21923—76).
