4.2.1. Назначение и типы

Сборные фрезы предназначены для фрезерования плоских и про¬фильных поверхностей Изделий из древесины н древесных материалов на фрезерных, четырехсторонних продольно-фрезерных и шипорезных станках и автоматических линиях Сборные фрезы состоят из корпуса, сменных режущих элементов, деталей крепления и регулирования. Они имеют перед цельными фрезами следующие преимущества — более рациональное использование инструментальных материалов, стабильность диаметра резания, повышенный срок службы корпуса. В то же время этот тип фрез имеет ряд недостатков значительно более высокая трудоемкость изготовления и эксплуатации, меньшая жесткость, ограниченное применение при фрезеровании профильных поверхностей

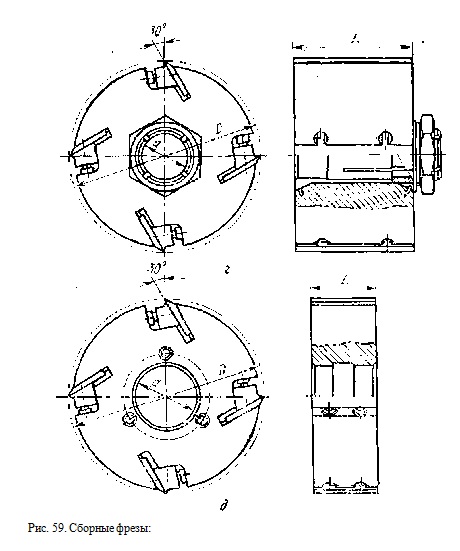

Наиболее широкое применение нашли сборные фрезы для обработки плоских поверхностей. ГОСТ 14956—79 регламентирует пять типов цилиндрических сборных фрез в зависимости от метода креплении на шпинделе станка (рис. 59 и табл. 50, 51 и 52): тип 1-е непосредственной посадкой на шпиндель; тип 2-е креплением на двух цангах гайками; тип 3 — с креплением на двух цангах через промежуточные упорные кольца; тип 4-с креплением на цанге; тип 5—с креплением на патроне Фрезы типов 2 и 4 предназначены для установки на шпинделя» без устройств для закрепления фрез (отсутствует наружная и внутренняя резьба на конце шпинделя), причем фрезы типа 2 устанавливают обычно на горизонтальных, типа 4 —на вертикальных шпинделях четырехсторонних продольно-фрезерных станков Фрезы типа 4 выпускают правого и левого исполнения Фрезы типа 3 устанавливают на горизонтальных шпинделях четырехсторонних продольно-фрезерных станков.

Цанги служат для ширину Фрезы типов 1 и 5 имеют более универсальное применение Фрезы типов 1, 4 и 5 шириной до ПО мм оснащаются как ножами из
твердым сплавом (исполнение 2) Фрезы шириной свыше ПО мм выпуск шума и повышение качества обработки плоских поверхностей достигается при применении фрез с винтовыми ножами, разработанных В НИИ Древом Особенность конструкции этих фрез в том, что в них применены тонкие (толщиной 1 мм) серповидные ножи, которые при закреплении в корпусе создают винтообразную поверхность. Эффект снижения уровня шума проявляется главным образом при работе фрез шириной свыше 200 мм. По мере уменьшения ширины фрезы положительное влияние винтовых ножей становится несущественным. Фрезы типа 2 выпускают длиной 170 мм (3210-0003) и 260 мм (3210-0039), фрезы типа 5 выпускают длиной 40 мм (исполнение 1 3210-0607 и исполнение 2 3210-10007), 60 мм (исполнение 1 3210-0611 и исполнение 2 3210-1011) и 00 мм (исполнение 1 3210-0613 и исполнение 2 3210-1013).
Материал корпуса фрез — конструкционная сталь 40Х или 45Х (ГОСТ 4543—74), материал корпуса ножей, оснащенных пластинами твердого сплава,— конструкционная сталь 40Х, 35ХГСА (ГОСТ 4543—71) или 45 (ГОСТ 1050—74), материал ножей фрез исполнения 1 (ГОСТ 6567—75) — инструментальная легированная сталь, режущей пасти ножей фрез исполнения 2 — пластины твердого сплава марки ВК15 (ГОСТ 3882—74). Твердость корпусов фрез HRCa-24.. .33
«Пример. Заказ фрезы типа 1, исполнение 2 с ножами, оснащенными пластинами

сборные фрезы
сборные фрезы
