4.2.1. Назначение и типы 1

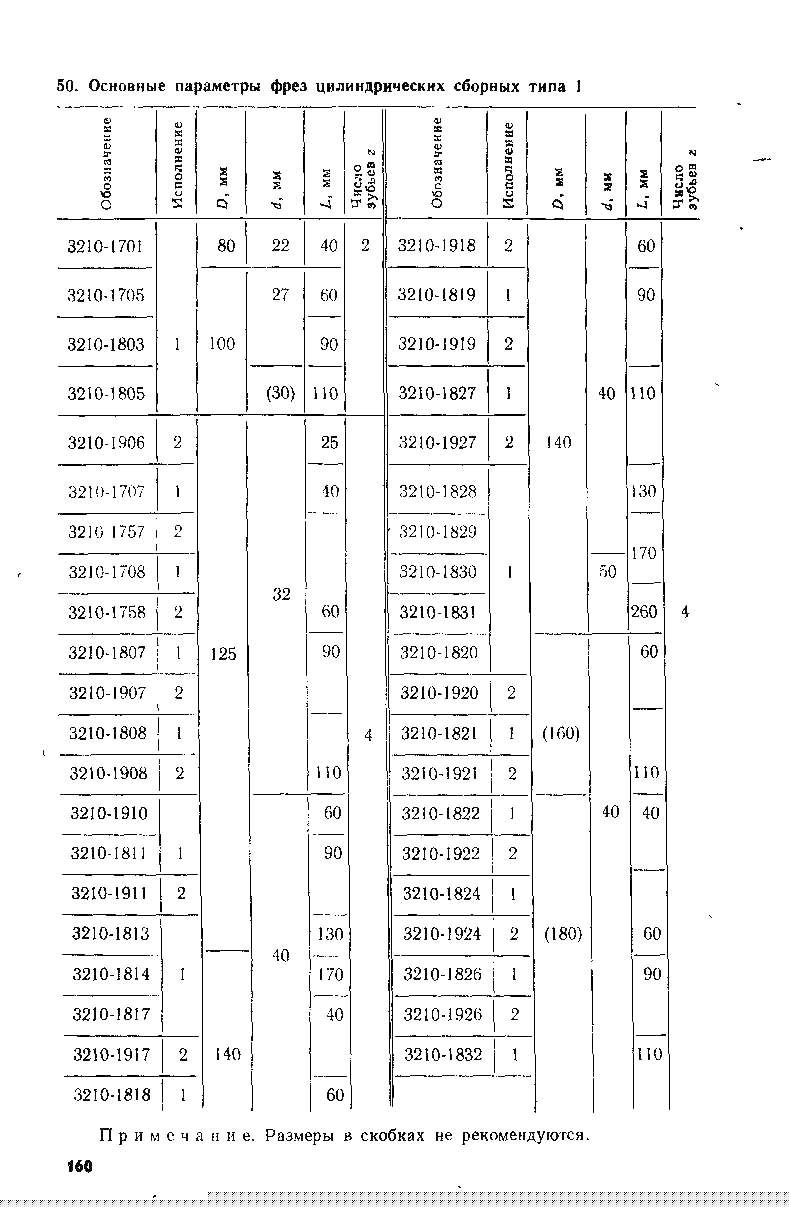

Основные параметры фрез цилиндрических сборных типа

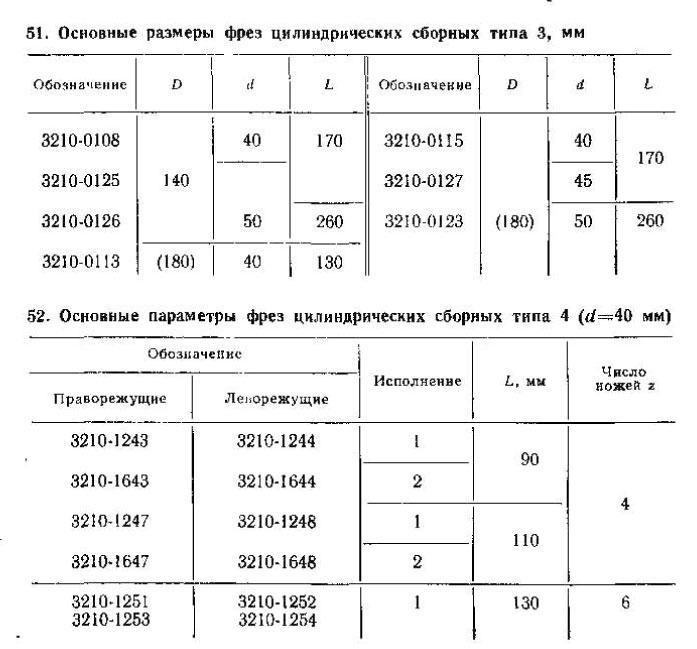

Основные параметры фрез

Отверстии 40 мм и шириной 60 мм: фреза 3210-1918 (ГОСТ 14956—79).

Сборные фасонные фрезы целесообразно использовать для обработки деталей с неглубоким (до 10 мм) профилем. Для обработки более глубоких профилей сборные фрезы применяют ограниченно из-за значительной величины выступания ножей или резцов над корпусом. Выступание режущих элементов над кромкой стружколомателей не должно быть более 10 мм. Соблюдение этого требования при серийном производстве достигается путем применения составных сборных фрез (рис. 60).

Каждая фреза, входящая в комплект составной фрезы, обрабатывает определенный участок профиля В основном фасонные и сопериметру. Технические условия на фасонные и составные сборные фрезы, рубежом, где нет таких ограничений по технике безопасности, применяют сборные фрезы, оснащенные плоскими ножами с фасонной задней поверхностью и глубоким профилем.

Широкую номенклатуру таких фрез выпускает, например, фирма «Вайнинг» (ФРГ) Ножи различной формы и размеров с рифлениями на задней опорной поверхности устанавливаются в корпус фрезы.

фрезы

Рис. 60. Составная сборная фреза Рис. 61. Сборные фрезы;
а — с Г-образными резцами; б — с чашечными резцами; — корпус; 2 — фреза
Рис. 62. Сборные фрезы для обработки шиповых соединений:
α — для обработки проушин; б — для обработки заплечиков

Для заточки ножек по задней фасонной поверхности необходимы специальные заточные станки, на которых заточку осуществляют по копирам. Область применении таких фрез — индивидуальное и мелкосерийное производство изделии из древесины.

Упрощение заточки может быть достигнуто за счет применения режущих элементов, в которых фасонная поверхность формируется по задней, а заточка производится по передней поверхности.

Известны конструкции фрез с Г-образнымп и чашечными резцами, в которых реализуется эта относительно простая схема заточки (рис. 61). Такие фрезы можно применять для обработки неглубоких профилей изделий небольшой ширины

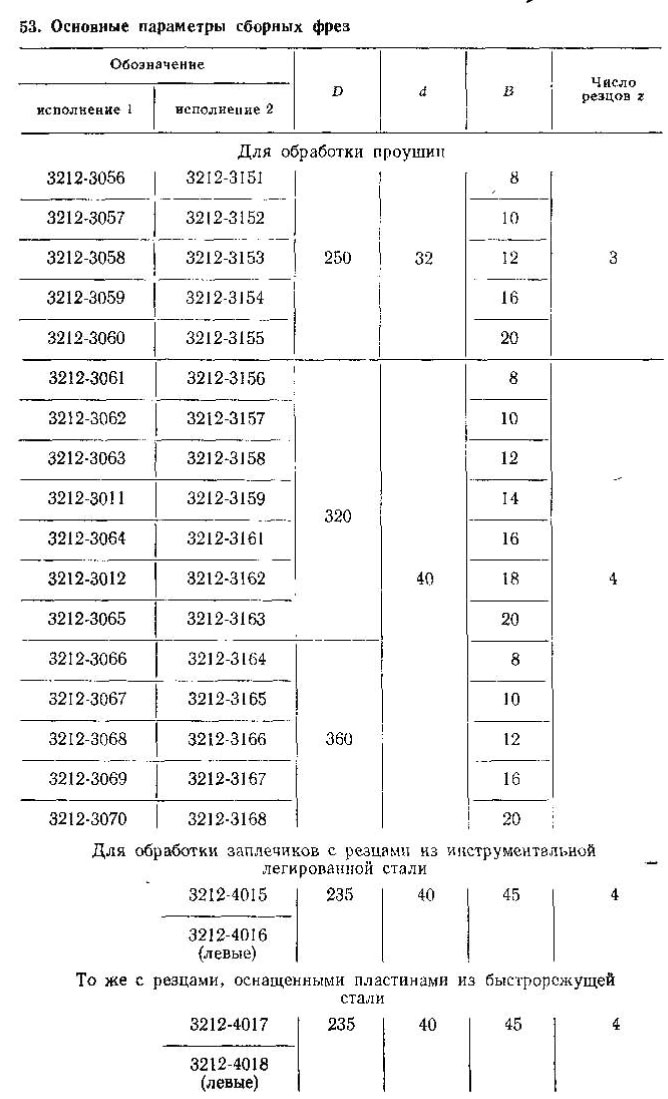

Отдельную группу сборных фрез представляют фрезы для шипорез-пых станков. Отечественная промышленность выпускает сборные фрезы для обработки проушин (ГОСТ 10504—76) (рис. 62, а, табл. 53) и фрезы по ТУ 2-035-572—77 для обработки заплечиков шипов (рис. 62, б, табл, 53). Фрезы имеют два исполнения резцов: целиком из инструментальной легированной стали (исполнение 1) или оснащенные пластинами из быстрорежущей стали (исполнение 2). Фрезы по ТУ 2-035-572—77 выпускают одного размера, правые и левые. Ими можно обрабатывать.

Материал резцов исполнения 1 — инструментальная легированная сталь марки Х6ВФ (ГОСТ 5950—73), твердость HRCB=57.. .61, материал пластины резцов исполнения 2 — быстрорежущая сталь Р6М5 (ГОСТ 19265—73), твердость HRCS=59.. .63. Материал корпусов фрез н корпусов резцов фрез исполнения 2 — конструкционная сталь марок 40Х (ГОСТ 4543—71) или 45 (ГОСТ 1050—74), твердость НВ = 217. — .269.

Примеры. Заказ фрезы для обработки проушин диаметром 320 мм, посадочным диаметром 40 мм и шириной 10 мм с резцами, оснащенными пластинами из быстрорежущей стали: фреза 3212-3157 (ГОСТ 10504—76).

Заказ фрезы правой для обработки заплечиков шипов с резцами из инструментальной легированной стали: 3212-4015 (ТУ 2-035-572—77).

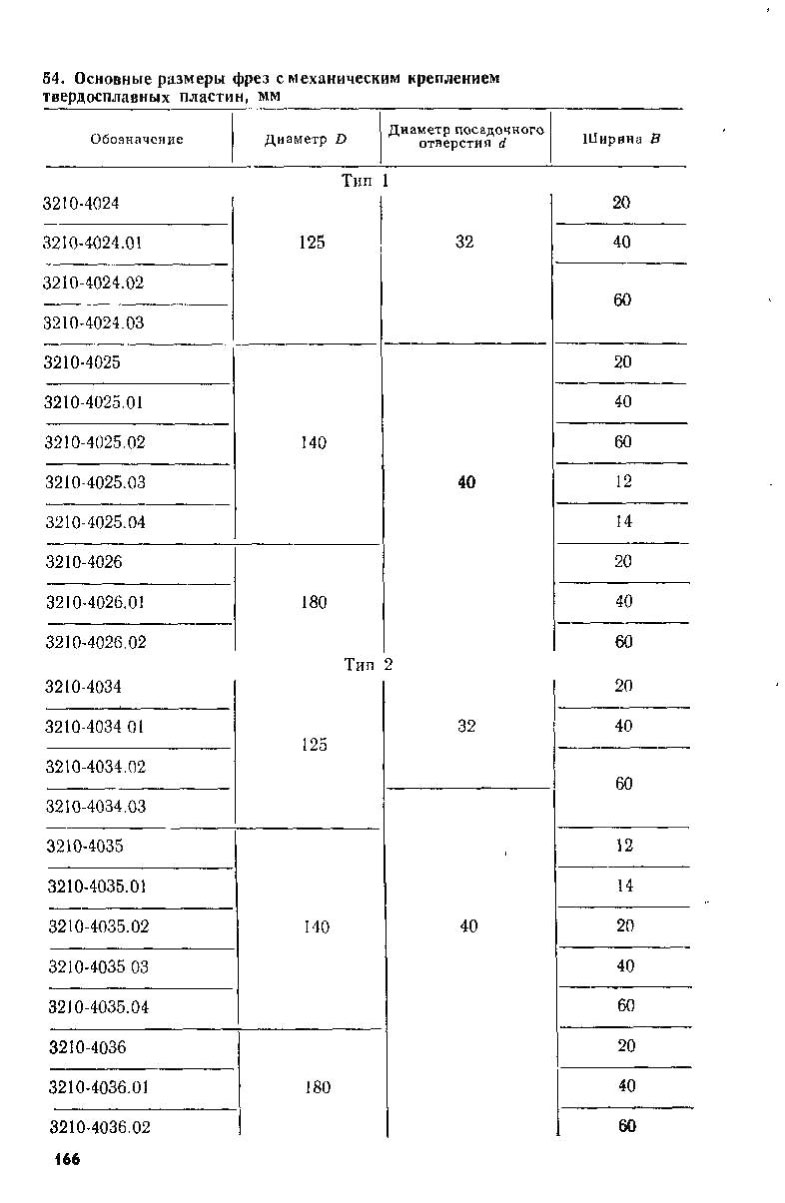

Значительная трудоемкость при эксплуатации сборных фрез с регулируемыми режущими элементами, обусловленная большими затратами времени па разборку, заточку, сборку, регулирование и настройку на размер, предопределила появление нового типа фрез с механическим креплением неперетачиваемых пластин (рис 63). В корпусе имеется площадка для базирования пластины 2. Пластина в корпусе закрепляется через клип 3 винтом 4 с конической головкой. Плоские пластины прямоугольной или квадратной формы имеют соответственно две или четыре режущие кромки. Отличительная особенность фрез — высокая

Ряд зарубежных фирм начали производить фрезы с фасонными не-перетачиваемыми пластинами для обработки деталей мебели из древесных материалов.
Тенденция к совмещению отдельных технологических: операций привела к созданию специализированного агрегатного оборудования, примерами которого могут служить линии агрегатной переработки бревен, фрезерно-обрезные станки и т. и. Они оснащены комбинированным инструментом. К числу комбинированных сборных инструментов относится фреза, предназначенная для обработки скругленного шипа (рис. 64). При установке ее на станке одновременно выполняются торцевание, обработка

основные-параметры-сборных-фрез

типа по периметру и снятие фаски. Дли выполнения этих операций фреза имеет соответствующие режущие элементы, пилу 1, ножи 2, подрезатели 3, фасонные резцы 4.
