4.3.3. Фрезы для обработки зубчатых шипов

Рациональное и комплексное использование древесины — одно из основных направлений развития лесопильно-деревообрабатывающей

Сращивание по длине кусковых отходов древесины — высокоэффективный метод экономии пиломатериалов при производстве столярно-строительных изделий и мебели. Широкое распространение в промышленности получило сращивание заготовок брусков коробок, створок, погонажных деталей, деталей стульев и др.

Вовлечение в производство кусковых отходов, которые раньше практически не использовались, позволяет увелиэффект, невозможно без применения зубчатых клеевых соединении. Перспективными направлениями применения зубчатых клеевых соединений являются угловые соединения и сращивание во длине плитных древесных материалов.

Основные размеры и технические требования к зубчатым клеевым соединениям в древесине регламентированы ГОСТ 19414—79.

Для производства зубчатых клеевых соединений применяется как специализированное оборудование (линии ОК502 КДК13, станок

фрезы

ШПК40), так и деревообрабатывающие универсальные станки (фрезерные с шипорезной кареткой, одно- и двусторонние шипорезные станки). Сращивание заготовок производится в прессах и ваймах различных конструкций.

Конструкции фрез для обработки зубчатых шипов отличаются большим разнообразием.

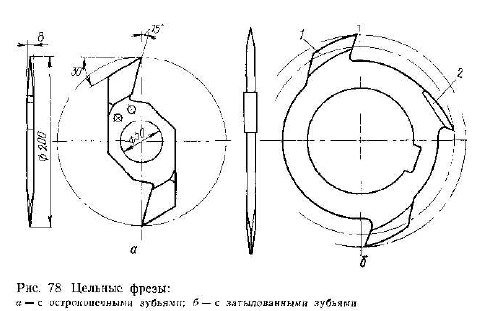

По конструкции фрезы можно разделить на три типа: цельные фрезы (рис 78), цельные с групповыми зубьями (рис 79), сборные (рис. 80). По форме зуба различают фрезы с остроконечными зубьями и затылованпыми зубьями. Применение того или иного типа фрез зависит от размеров и допускаемых отклонений фрезеруемых шипов.

Для фрезерования шипов длиной 50 и 32 мм (ГОСТ 19414—79) применяют цельные фрезы, используемые в наборе. Число фрез в наборе зависит от ширины обрабатываемых деталей. Для уменьшения динамическиК нагрузок фрезы устанавливают па шпиндель со смещением одна относительно другой (веерообразно). Для этого во фрезах предусмотрены

Фрезы для обработки деталей
Фрезы для обработки деталей
Фрезы для обработки деталей
