4.4.1 Назначение и типы 2

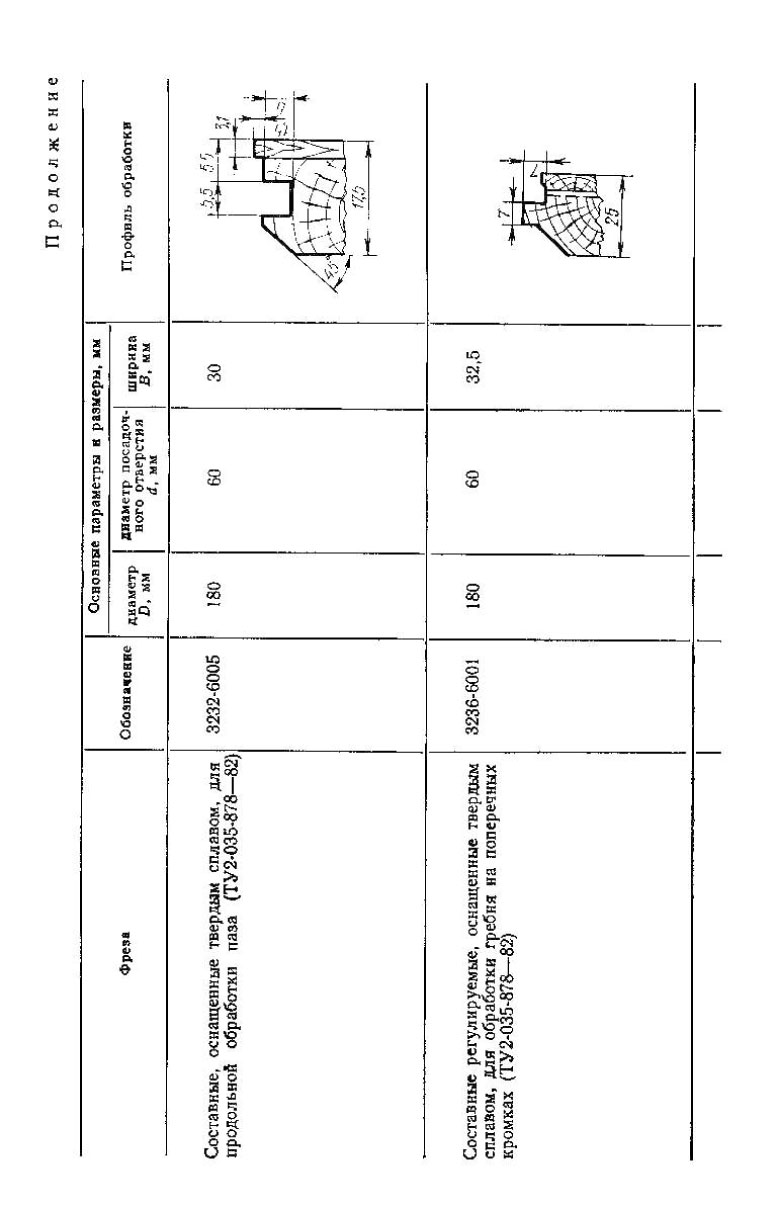

69-фрезы-для-обработки-паркета-2

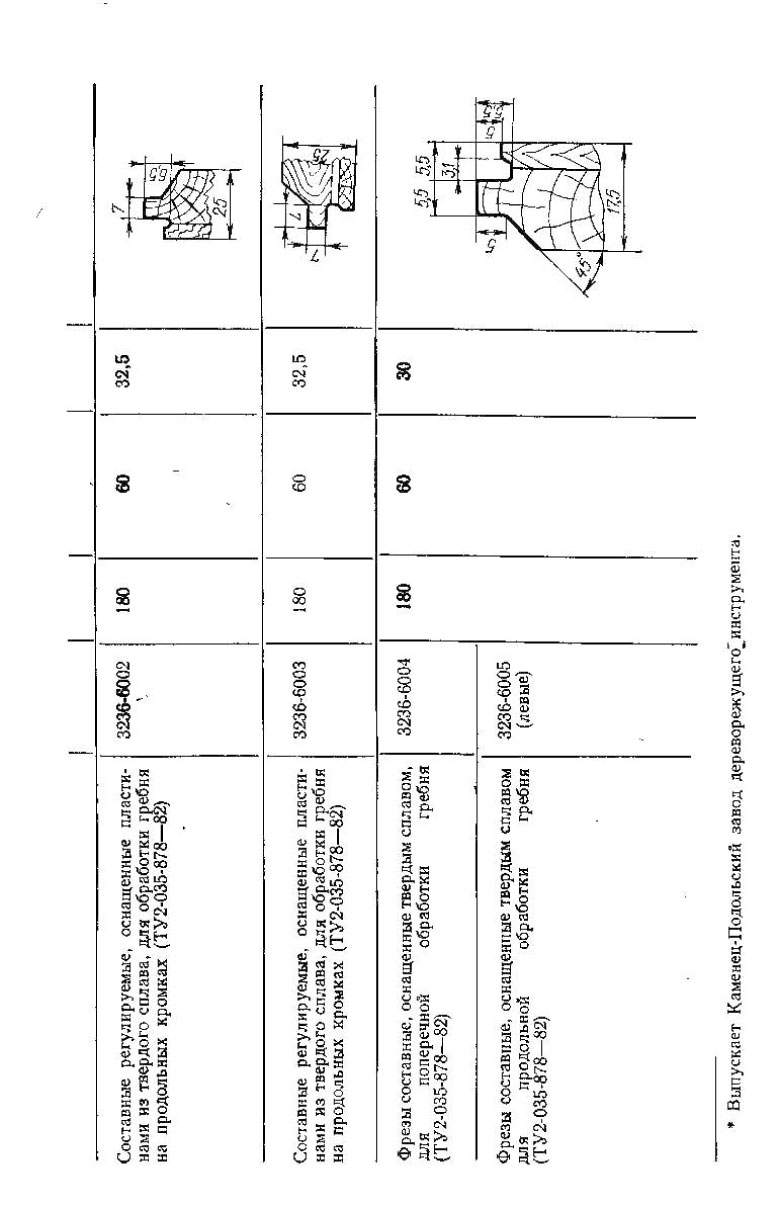

69-фрезы-для-обработки-паркета-3

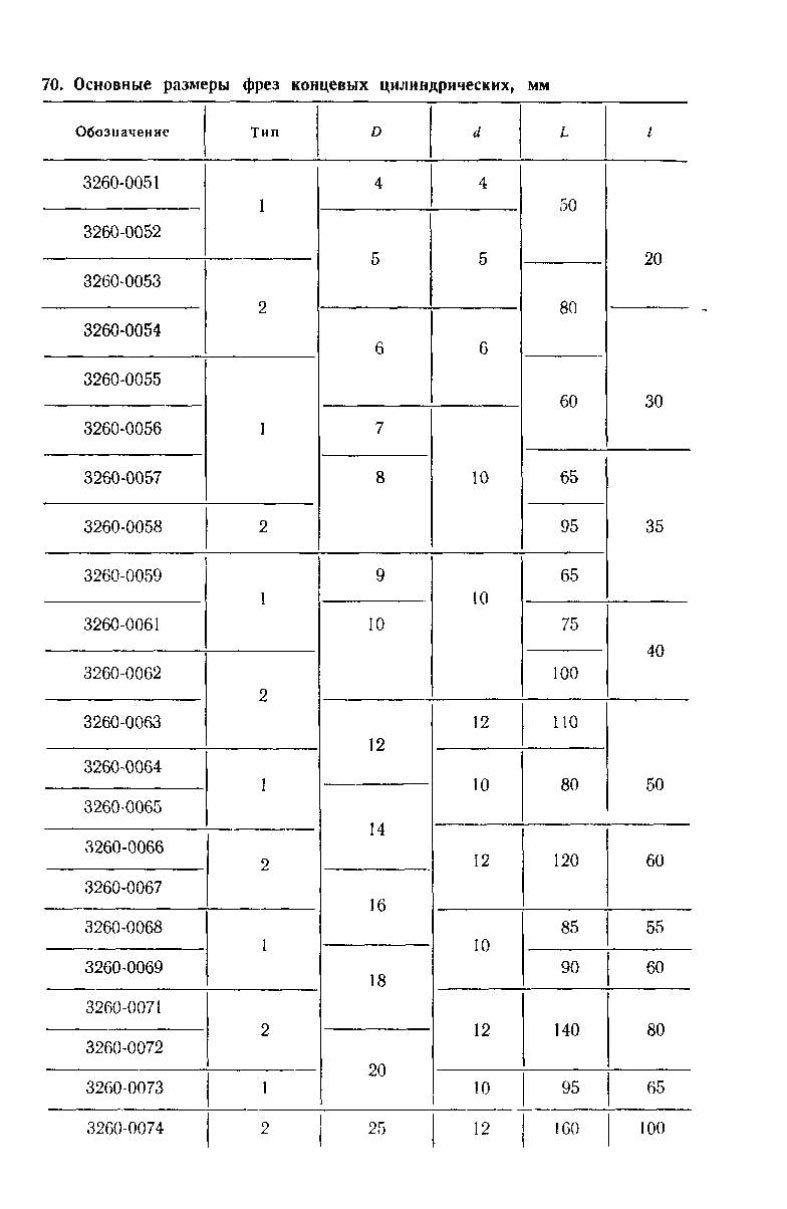

70-основные-размеры-фрез-цилиндрических

Инструментальной промышленностью освоен выпуск ряда типов ко¬цевых фрез для фрезерования по контуру и выборки пазов и гнезд. Производство твердосплавных и фасонных фрез находится в стадии

Фрезы концевые цилиндрические (ГОСТ 8994—80) предназначены для фрезерования древесины но контуру и выборки гнезд на вертикально-фрезерных н сверлильно-пазовальных станках.

Фрезы поставляются двух типов (рис. 88, табл. 70): тип 1—одно-зубые, тип 2 —двузубые. Фрезы типа 1 устанавливаются в эксцентриковой патроне. Фрезы типа 2 по требованию потребители могут поставляться с винтовой канавкой — правого вращения, с примой канавкой — левого вращения.

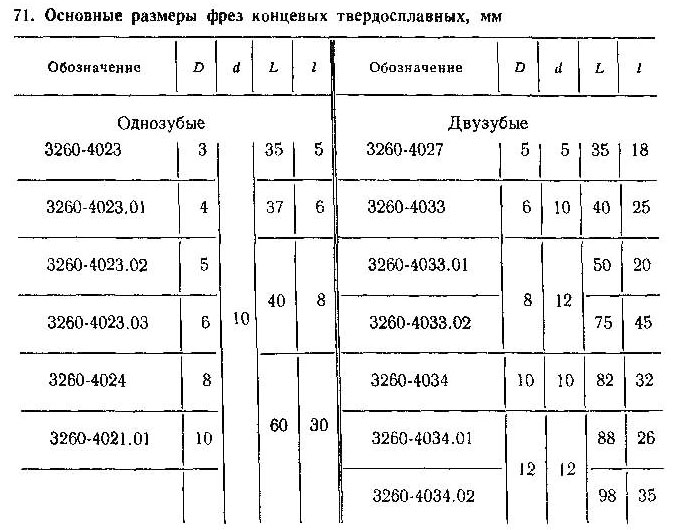

71-основные-размеры-фрез-концевых-твердосплавных

инструментальная легированная сталь Х6ВФ (ГОСТ 5950—73). Твердость рабочей части фрез диаметром до 6 мм — HRСа=51…55, свыше 6 мм — HRCS=58,. .61.
Изготовитель — Томский завод режущих инструментов.

Фрезы концевые твердосплавные (ТУ2-035-617 — 78) одно- и двузубые предназначены для фрезерования по контуру, выборки пазов и гнезд в различных древесных материалах (рис. 89, табл. 71).

Отличительной особенностью данных фрез является то, что рабочая часть изготовляется целиком из твердого сплава марки ВК15 (ГОСТ 3882—74).

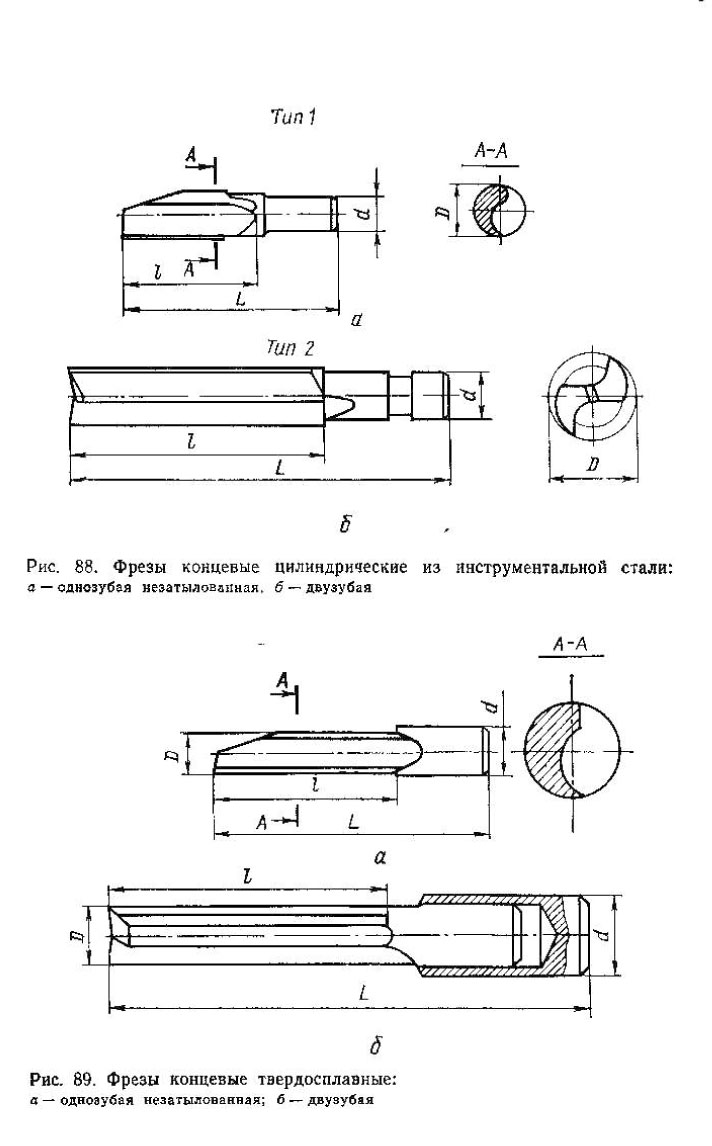

Рис.-88-фрезы-концевые-цилиндрические. Рис.-89-фрезы-концевые-твердосплавные

Фрезы концевые, оснащенные пластинами из твердого сплава (ТУ2-035-809—81) предназначены для фрезерования по контуру, выборки широких пазов и гнезд в различных древесных материалах (рис. 90, табл. 72).

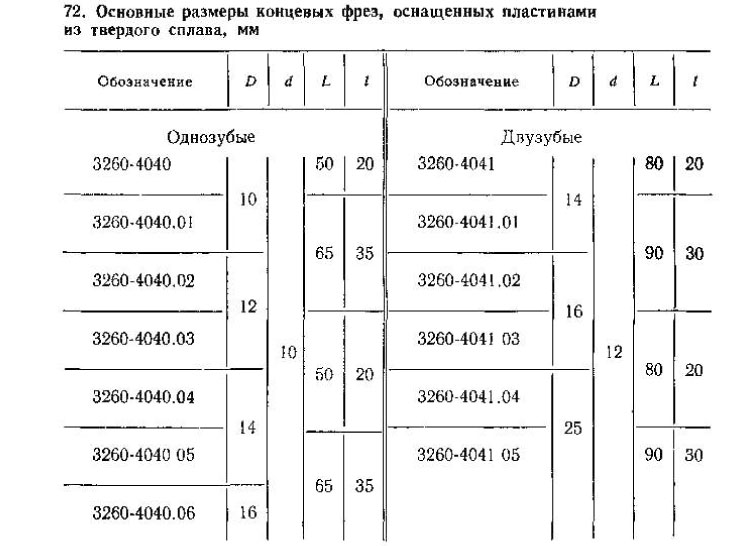

72-основные-размеры-концевых-фрез.

Материал режущей части фрез — твердый сплав ВК15 (ГОСТ 3882—74), корпуса — конструкционная сталь 40Х (ГОСТ 4543—71) или 45 (ГОСТ 1050—74).

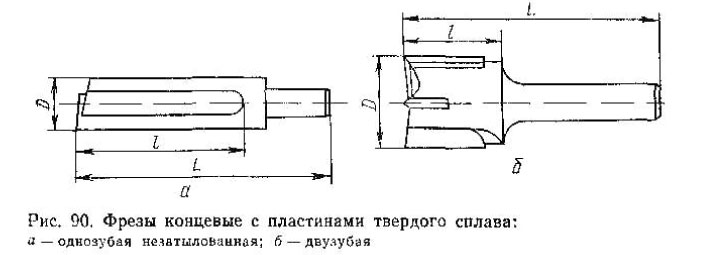

Рис.-90-фрезы-концевые-с-пластинами-твердого-сплава

Фрезы концевые для обработки ящичных шипов ласточкин хвост (ТУ2-035-409—75) предназначены для выборки шипов и гнезд в ящич¬ных дощечках на шипорезных станках ШЛХ (рис. 91, табл. 73).

Материал фрез — инструментальная легированная сталь марки Х6ВФ ГОСТ 5950—73) Твердость рабочей части фрез НRСa-52.. ,50, хвостовика НRСd-= 30. ..30 ..40 10.
Изготовитель — ТОМСКИЙ завод режущих инструментов.

Рис. 91. Фреза концевая для обработки ящичных

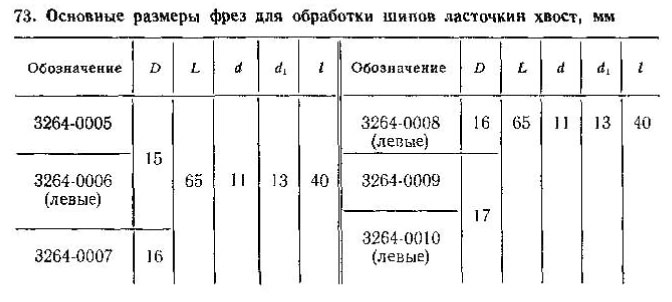

73-основные-размеры-фрез-для-обработки-шипов
