4.4.1. Назначение и типы

Концевые фрезы прел назначены для фрезерования по контуру, выборки пазов и гнезд, выполнения художественной резьбы в изделиях из древесины и древесных материалов Фрезы устанавливаются на фрезерно-копировальных, сверлильно-пазовальных, специальных шипорезных станках и в агрегатных головках. Концевые фрезы по форме режущей части делятся на цилиндрические, трапецеидальные, фасонные.

Цилиндрические фрезы, в свою очередь, подразделяют на однозубые незатылованные, однозубые затылованные и двузубые с прямой и винтовой канавкой. Задняя Поверхность концевых, затылованных фрез очерчена по спирали Архимеда и поэтому они сохраняют постоянные угловые параметры в процессе эксплуатации. Однако при переточках этих фрез радиус резания уменьшается. Таким образом, срок их службы при фрезеровании мерных пазов и гнезд невелик и определяется предельными значениями допусков на изделие. Этот тип фрез имеет ограничение.

У однозубых незатылованных фрез радиус резания сохраняется постоянным при значительно большем числе переточек. Это достигается тем, что фреза, имеющая цилиндрическую заднюю поверхность, ось которой совпадает с осью фрезы, устанавливается в патрон с эксцентриситетом В этом случае задний угол фрезы образуется за счет ее эксцентричного вращения

Двузубые фрезы имеют режущие кромки на боковых поверхностях и на торце. Они используются как для обработки пазов и гнезд, так и для фрезерования по контуру

Возможно определенное число переточек концевых трапецеидальных фрез при обработке ящичных типов типа ласточкин хвост. Для компенсации уменьшения диаметра по мере переточек в станках ШЛХ имеется

В последнее время в соответствии с новыми тенденциями в архитектурно-художественном оформлении мебели начинают применять концевые фасонные фрезы, предназначенные Для художественной объемной резьбы, профильной обработки по контуру на фрезерно-копировальных станках и станках с программным управлением. Конструктивно они выполнены двузубыми с остроконечными или затылованными зубьями.

Фрезы изготовляются из инструментальных легированных сталей или оснащаются пластинами из твердого сплава. Во фрезах малого диаметра (3. ..12 мм), на которых пайка твердосплавных пластин представляет значительные технологические трудности, режущая часть выполня¬ется целиком из твердого сплава методом вышлифовки по целому из цилиндрических стержней. Фрезы диаметром свыше 12 мм изготовляются

Ряд зарубежных фирм начал выпуск концевых сборных фрез с механическим креплением твердосплавных пластин Минимальный диаметр таких фрез—18 мм.

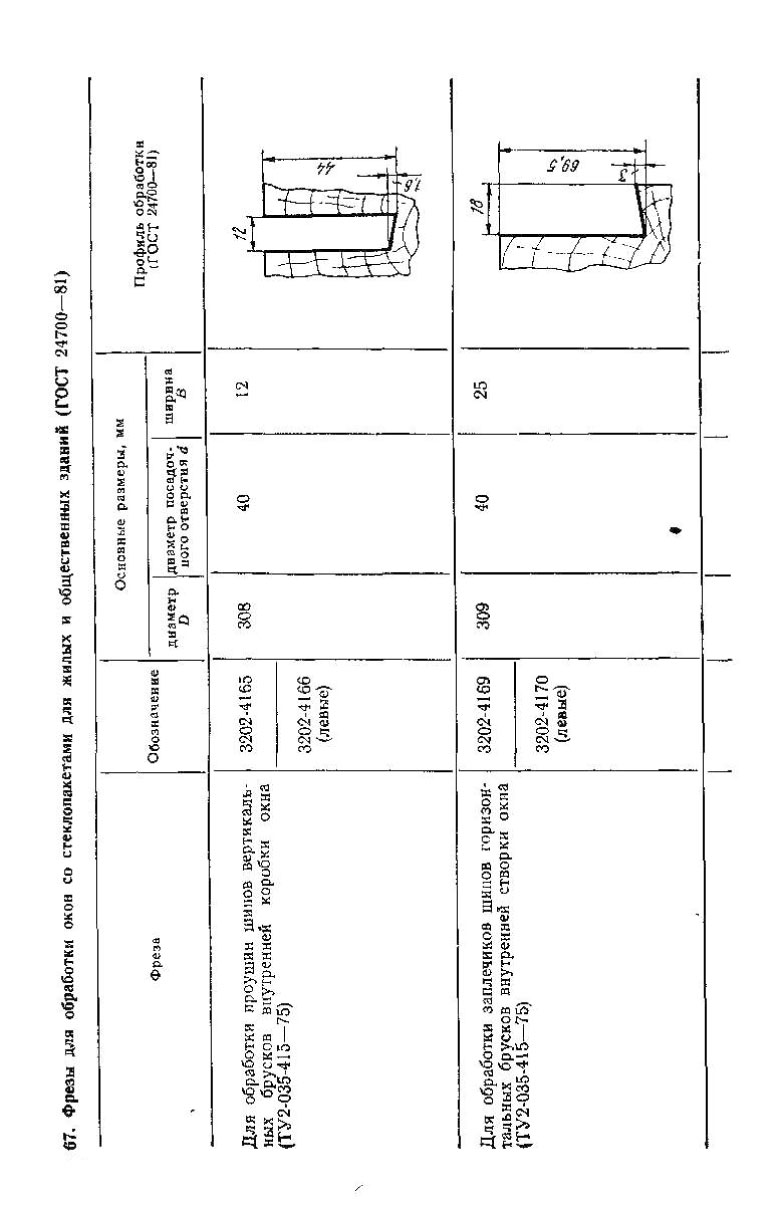

67-фрезы-для-обработки-окон-со-стеклопакетам

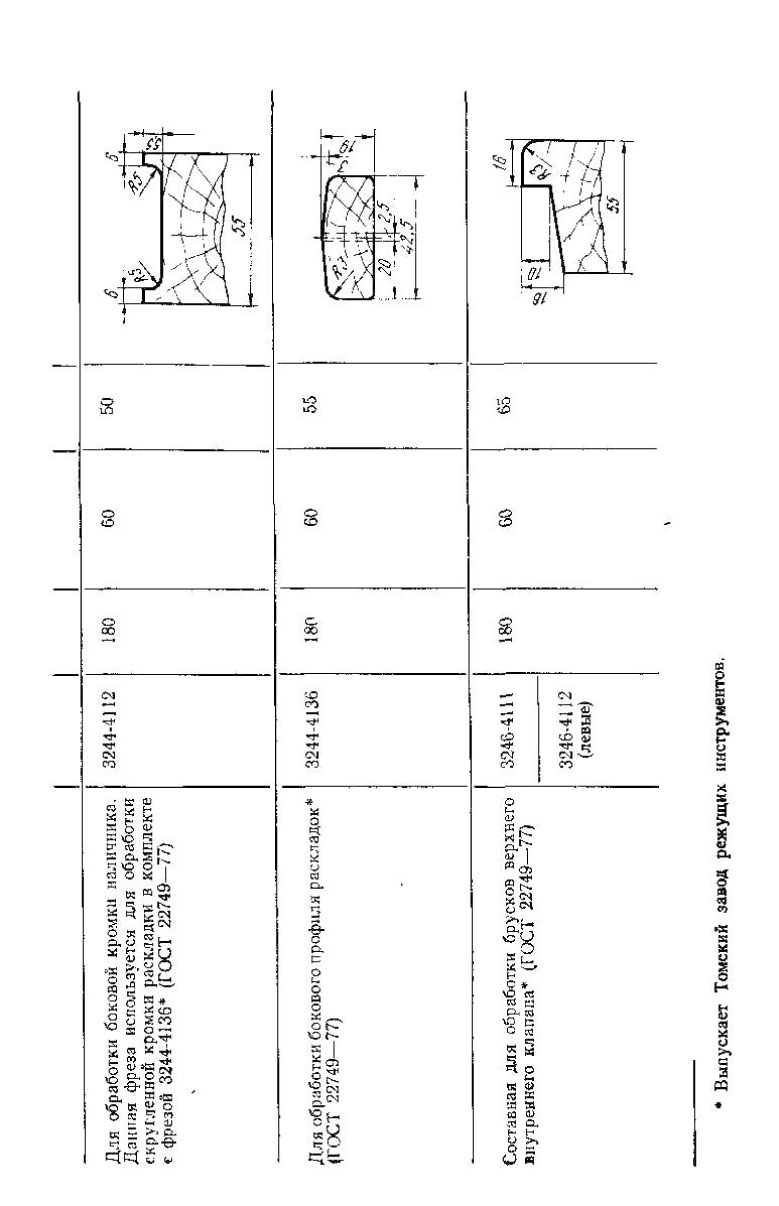

67-фрезы-для-обработки-окон-со-стеклопакетами-1

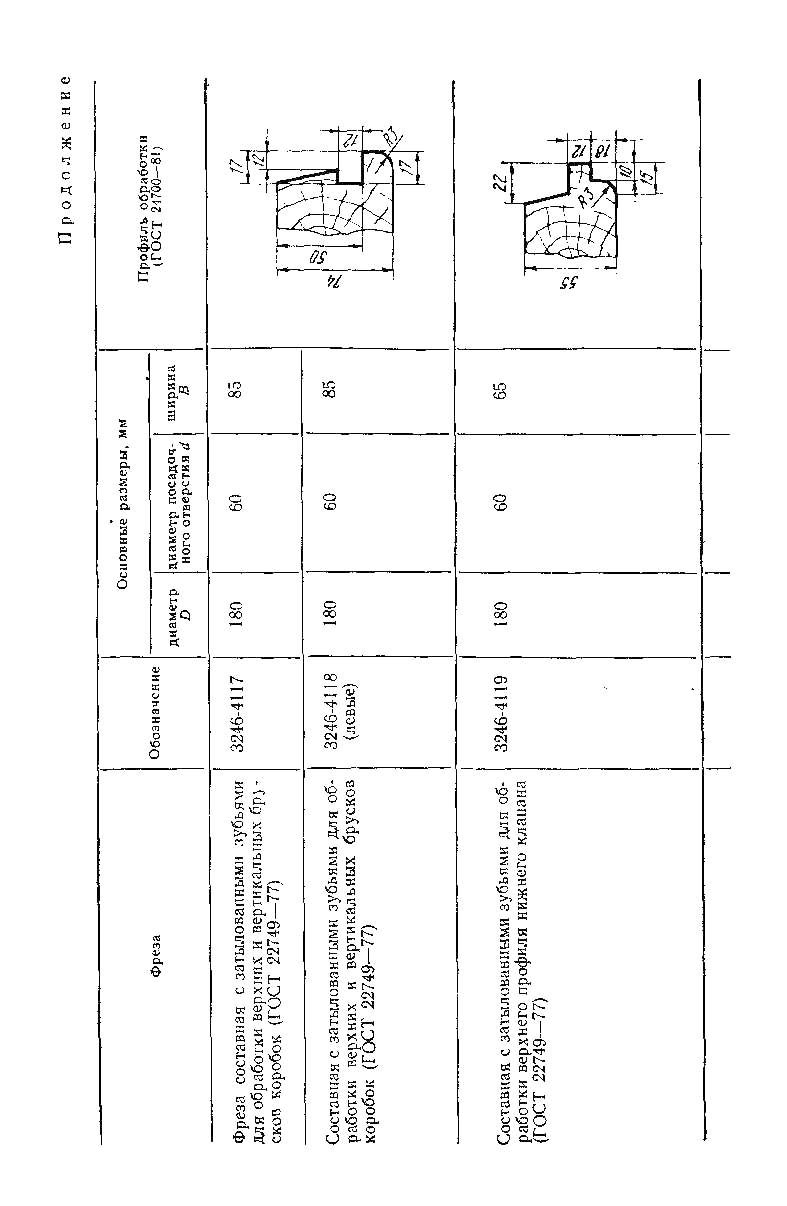

67-фрезы-для-обработки-окон-со-стеклопакетами-2

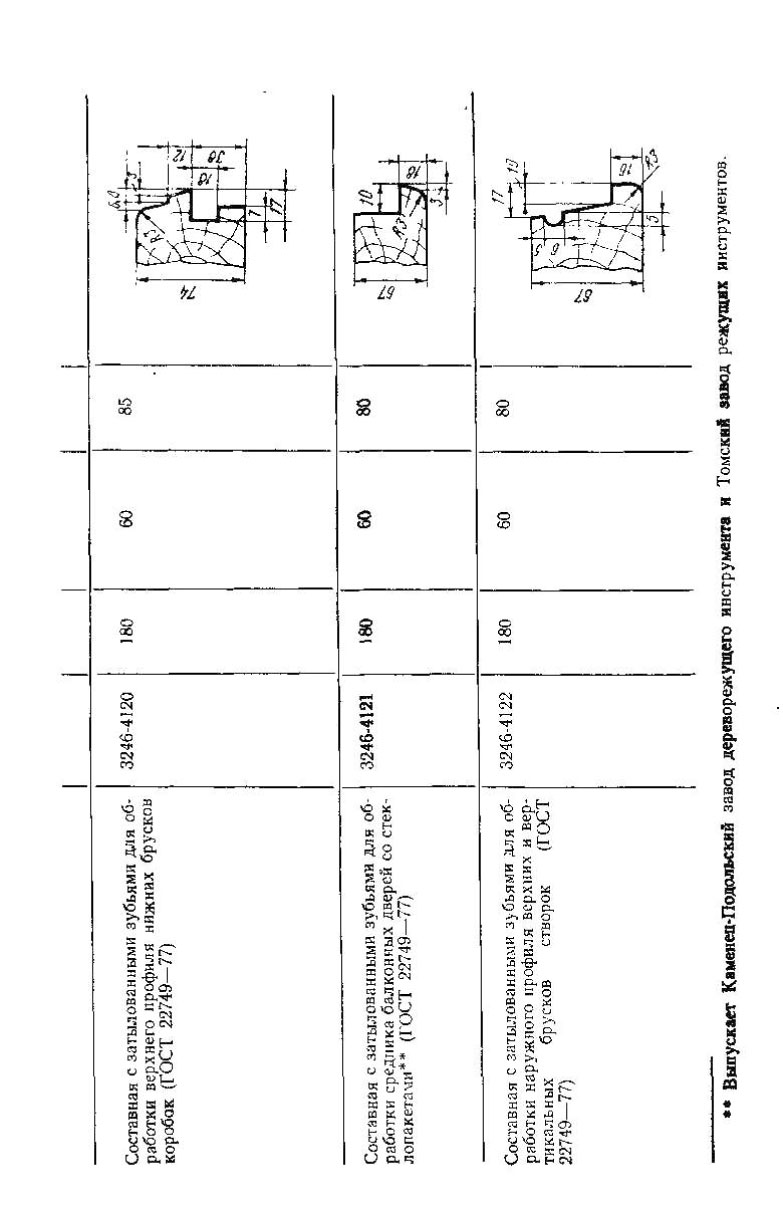

67-фрезы-для-обработки-окон-со-стеклопакетами-3

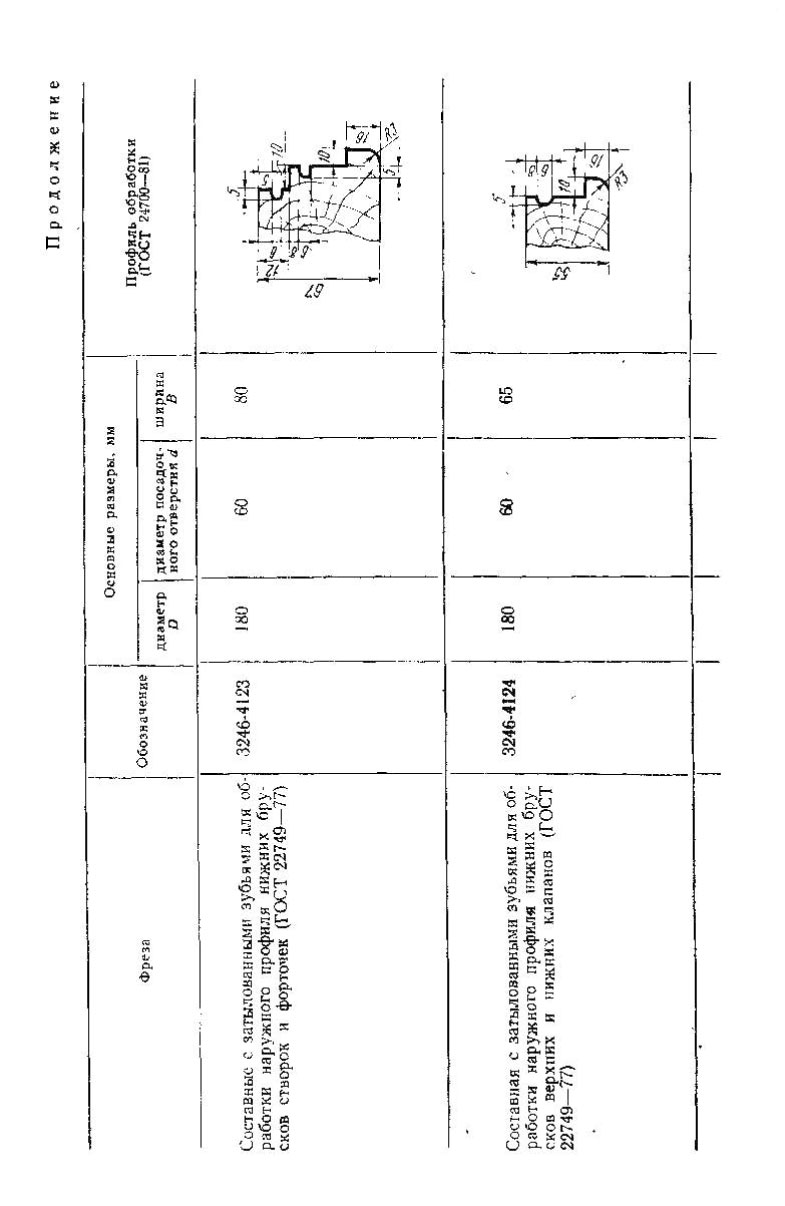

67-фрезы-для-обработки-окон-со-стеклопакетами-4
