5.1.1. Назначение и типы 2

Сверла поставляются в двух исполнениях тип 1 — короткие (правые и левые), тип 2 —длинные (правые).
Материал режущих пластин сверл — твердый сплав ВК8 или ВК15 (ГОСТ 3882—74), материал корпуса — конструкционная сталь 40Х (ГОСТ 4543—71). Твердость хвостовика HRCa = 30.. .45.

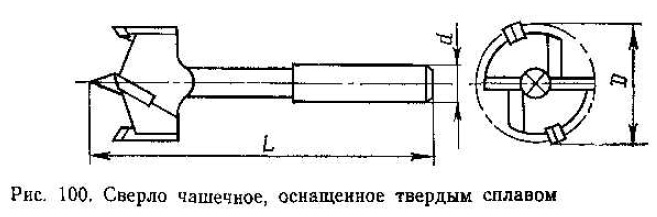

сверло чашечное

Материал сверл — инструментальная легированная сталь Х6ВФ (ГОСТ 5950—73). Твердость режущей части HRCa=53.. 57, материал хвостовика — HRCe=35.. .50.

Изготовитель — Томский завод режущих инструментов.
Комплекты сверл для специализированных сверлильных станков (ТУ2-035-822—81).

Сверла предназначены для   оснащения сверлильных
автоматов СвСА-2 и СвСА 3. В комплект инструмента входят сверла чашечные для высверливания сучков (рис 102, а) и пробочники (рис, 102,(б) для изготовления пробки.

Сверла чашечные имеют нормированный наружный диаметр, пробочники — нормированный внутренний диаметр (табл. 83).

Материал сверл — инструментальная легированная сталь Х6ВФ (ГОСТ 5950—73). Твердость рабочей части сверла HRC,=58.. .61, хвостовика HRCB=32…46.
Изготовитель — Томский завод режущих инструментов.

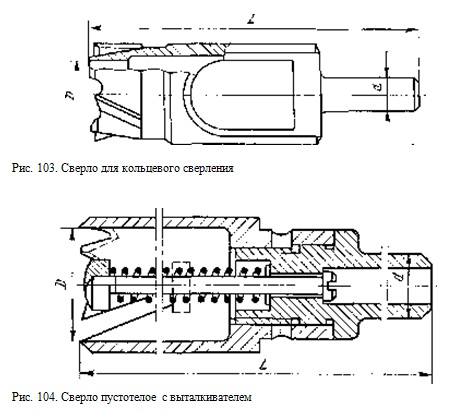

Сверла цилиндрические пустотелые с выталкивателем
(ТУ2-035-862—82) предназначены для изготовления пробок и используются при ремонте столярно-строительных деталей.

Материал режущей части сверл — инструментальная легированная сталь Х6ВФ (ГОСТ 5950—73), твердость HRC,=58.. .61. Допускается изготавливать режущую часть и хвостовик цельными (без резьбового соединения) из инструментальной стали.

Изготовитель — Томский завод режущих инструментов. В комбинации со спиральными сверлами в отдельных случаях используют зенкеры. Для обработки отверстий под конические головки

сверло для кольцевого сверления

винтов и шурупов применяют конические зенкеры, угол конуса при вершине которых равен 90°. Для обработки отверстий под цилиндрические головки винтов применяют цилиндрические зенкеры. Они имеют торцовые режущие кромки и стружковыводящие канавки, выполненные по винтовой линии. Конические н цилиндрические зенкеры насаживаются

на сверла и закрепляются стопорными винтами. В настоящее время зенкеры промышленностью не выпускаются.
При заказе сверл необходимо указывать краткое наименование, обо­значение и помер нормативного документа.
Пример. Заказ сперла чашечного, оснащенного твердосплавными пла­стинами, диаметром 25 км, длиной 60 мм, правое сверло чашечное твердосплавное 3313-4014.01 (ТУ2-035-787—80).
