3.3.1. Назначение и типы

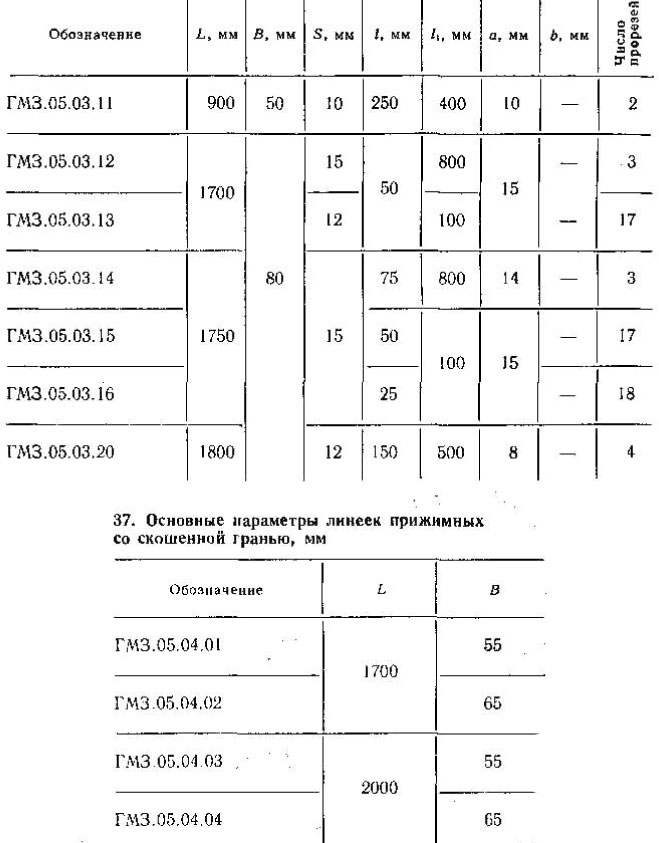

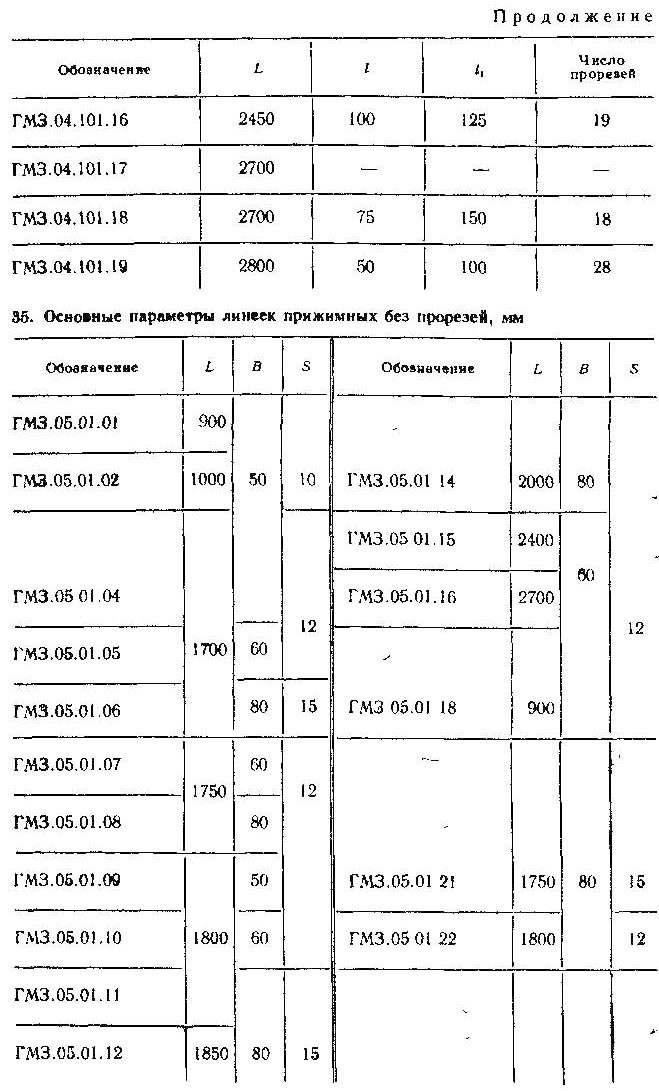

Лущильные ножи (рис 27} предназначены для изготовления шпона на лущильных станках, выпускаются по ТУ 14-1-1918—76 Линейки прижимные (рис. 28} используются в комплекте с ножами и предназначаются чяя обжима шпона в процессе резания, выпускаются но ТУ 14-1 1675—76 • Параметры ножен и линеек приведены в табл 34, 35, 36 и 37

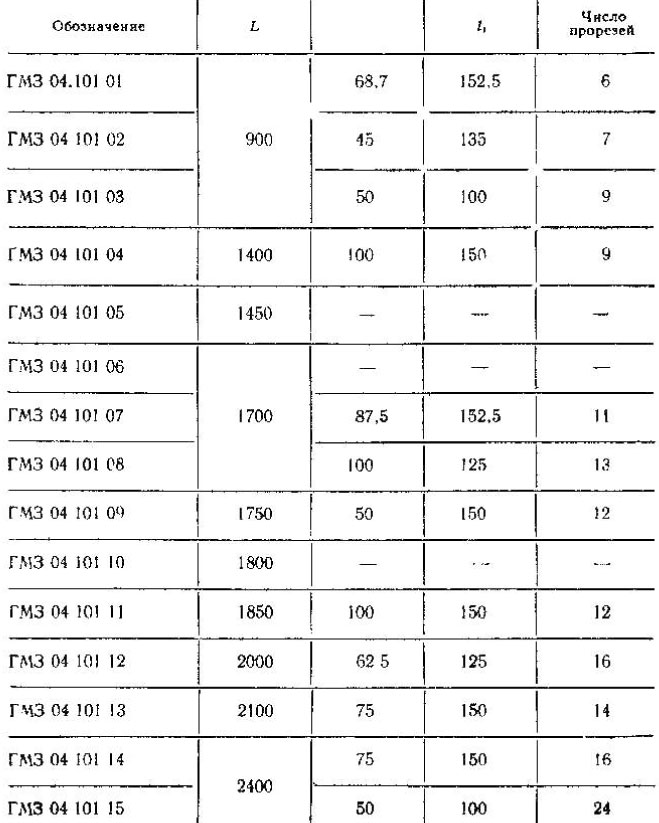

34. Основные параметры лущильных ножей

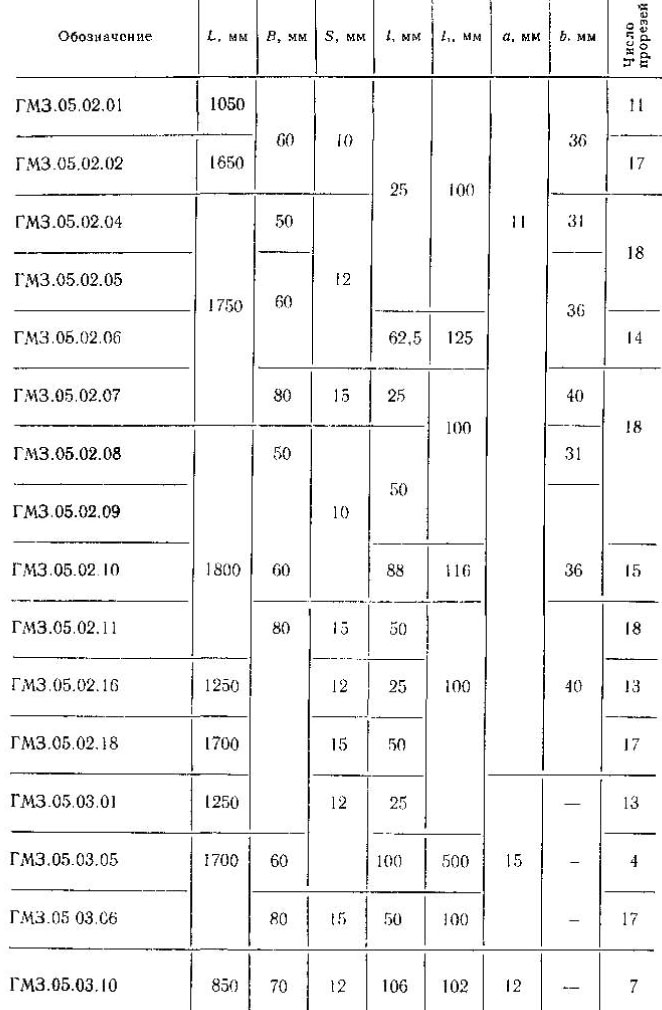

36. Основные параметры линеек прижимных с прорезями

Ножи изготовляются из двуслойной стали.

Материал режущей части ножей — инструментальная легированная сталь 85ВФ (ТУ 14-1-1918—76) или 8Х6НФТ (ГОСТ 5950—73).

Материал корпуса ножей — конструкционная сталь 10 (ГОСТ 1050—74).
Твердость режущей части ножей НКСз = 55 … 60.

Материал прижимных линеек — инструментальная углеродистая сталь У8Л (ГОСТ 1435—74). Линейки поставляются не термообработанными.

Пример I. Заказ ножа длиной 1700 мм с числом прорезей для крепления, равный 13 нож лущильный ГМЗ 04 10108 (ТУ 14-1-1918—76)

Пример 2. Заказ линейки прижимной без прорезей длиной 1700 мм, шириной 12 мм линейка прижимная ГМЗ 05 01 05 (ТУ 14 1 1675—76)
Завод-изготовитель ножей и линеек — Горьковский опытно промышленный металлургический завод
