2.2.1. Назначение и типы

По сравнению с пилами других типов ленточные пнлы имеют меньшую толщину, что обеспечивает увеличение полезного выхода гшло продукиии. С помощью узких ленточных ппл можно осуществлять криволинейное резание

Пилы подразделяются на пилы для распиловки бревен и брусьев и для распиловки древесины,
Пилы ленточные для распиловки бревен и брусьев (ГОСТ 10670—77). Предназначены для распиловки крупномерного сырья на ленточнопильных станках и линиях (табл. 14, рис. 14). Ширина пил по этому стандарту составляет 230 мм.

Пилы ленточные для распиловки древесины (ГОСТ 6532-77).

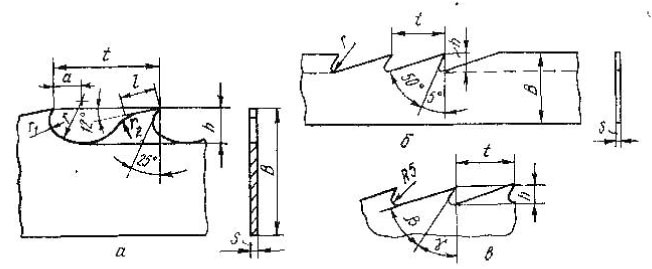

Рис. 14, Основные параметры ленточных пил:

пилы

Предточнопильных станках. Поставляются двух типов; тип 1 — узкие, тип 2 — широкие с зубьями нормального профиля (табл. 15, рис. 14, б и в).

Материал пил — инструментальная легированная сталь марки 9ХФ (ГОСТ 5950—73), Для пил типа 1 по ГОСТ 6532—77 допускается при, менение инструментальной углеродистой стали У10А (ГОСТ 1435—74)

14. Основные параметры ленточных пил для распиловки бревен и брусьев, мм

параметры ленточных пил

Примечания: Допускается но заказу потребителей изготовление пил длиной, кратной указанной в таблице. 2. Для всех пил В = 230 мм.

Твердость пил для распиловки бревен и брусьев HRCs=42.,. 46, делительных и столярных пил HRCB = 40,..44.

Пример. Заказ на пилу ленточную для распиловки древесины длиной 6000 мм, шириной 40 мм, толщиной 0,8 мм: пила ленточная 3405-0025 (ГОСТ 6532—77).

15. Основные параметры ленточных пил для распиловки древесины
параметры ленточных пил

Примечание По заказу потребителя пилы должны изготовляться длиной, кратной приведенным в таблице.
