Беседа седьмая продолжение 7

Постоянная времени

Л. — О, Незнайкин, как быстро ты все понимаешь сегодня! Выходное напряжение изменяется так, как я показал на рис. 66. Скорость снижения напряжения определяется произведением R на С, которое называется постоянной времени схемы и выражается в секундах (при С в фарадах и R в омах). В самом деле, чем больше емкость конденсатора С при данном сопротивлении R, тем медленнее он заряжается; чем больше сопротивление резистора R (при данной емкости С), тем больше времени требуется на заряд конденсатора. Можно легко доказать, что по истечении времени, равного постоянной времени RC, выходное напряжение падает примерно до 37% величины

Л. По истечении удвоенного такого отрезка времени RC выходное напряжение составляет только 13, 5% величины Л, а после утроенного времени RC можно

Форма напряжения

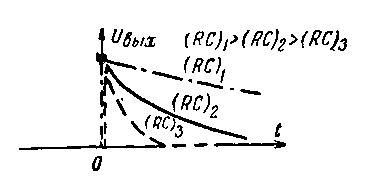

Рис. 66. Форма напряжения на выходе дифференцирующей схемы, на вход которой подается скачкообразно изменяющееся напряжение, изображенное на рис. 65. Пунктирной линией обозначена форма напряжения при малом произведении RC3, сплошной — при среднем RC2 и штрих-пунктирной — при большом RC1.

Короткий импульс

Рис. 67. Короткий импульс, получаемый на выходе дифференцирующей схемы с малым произведением RCs при подаче на ее вход скачкообразно изменяющегося напряжения.
сказать, что выходного напряжения уже совсем нет, так как напряжение упало до 5% величины

Л. Если произведение RC невелико, выходное напряжение изменяется, как показано пунктирной линией на рис. 66; при большой величине RC кривая принимает форму, показанную на рис. 66 штрих-пунктирной линией. При очень малой величине произведения RC кривая выходного напряжения имеет вид короткого сигнала импульсного типа (рис. 67).

Н. — Хорошо, это я понял. Но напряжение, получаемое на выходе триггера Шмитта или амплитудного ограничителя, имеет совсем не такую форму, как на рис. 65. Оно состоит из чередующихся фронтов и срезов. Скажи, пожалуйста, что получится, если это напряжение (рис. 68, а) подать на вход схемы, изображенной на рис. 64

Л. — Фронт и срез — практически одно и то же; различие между ними лишь в направлении изменений. На выходе схемы срез даст нам отрицательный импульс (рис. 68, б. )

Н. — В сущности это очень просто. Теперь я понимаю, почему ты так стремишься получить крутые фронт и срез: при медленном изменении напряжения конденсатор С успел бы зарядиться и перестал бы передавать изменения входного напряжения. Но и в этих условиях можно получить хороший результат, достаточно увеличить R или С (или обе величины) и тогда С будет мало разряжаться во время изменения сигнала.

Прямоугольный сигнал

Рис. 68. Прямоугольный сигнал (а) представляет собой периодическую последовательность резких подъемов и спадов. Дифференцирующая схема с малой постоянной RC превращает этот сигнал в чередующиеся положительные и отрицательные импульсы (б).

схема

Рис. 69. Если постоянная времени RC схемы достаточно велика по сравнению с периодом сигнала, то выходное напряжение принимает иную форму. Конденсатору С не хватает времени полностью зарядиться.

Л. — Незнайкин, ты сегодня определенно в прекрасной форме, но будь осторожен; если ты увеличишь произведение RC, может случиться, что между двумя сигналами С не успеет полностью зарядиться; тогда выходное напряжение примет такую форму, которую я изобразил для тебя на рис. 69. Поэтому нужно сделать постоянную времени RC большой по сравнению с длительностью сигнала и малой по сравнению с периодом сигнала. Чем меньшую часть периода занимает сигнал, тем легче подобрать постоянную времени RC.

Н. — Бедный сигнал, его решительно лишили человеческого лица! Исходную синусоиду (можно предположить, что сначала наш сигнал имел именно такую форму) с помощью триггера Шмитта превратили в прямоугольные сигналы, а затем в короткие импульсы с помощью твоей схемы с рис. 64… кстати, как называется эта схема?
