7.11. Токоподвод к грузовому электромагниту

Питание большинства кранов, снабженных грузоподъемными электромагнитами, осуществляется от сети переменного тока. В этих случаях в качестве источника питания грузоподъемного электромагнита 8 используется установка двигатель — генератор. Эта установка обычно состоит из следующих частей (рис. 7. 6): асинхронного электродвигателя трехфазного тока 1, являющегося приводом генератора, генератора постоянного тока 2 с независимым возбуждением, магнитного пускателя 3 (для пуска асинхронного двигателя), кнопки управления 4 (для включения пускателя), регулятора возбуждения 5, командоконтроллера 6, магнитного контроллера 7.

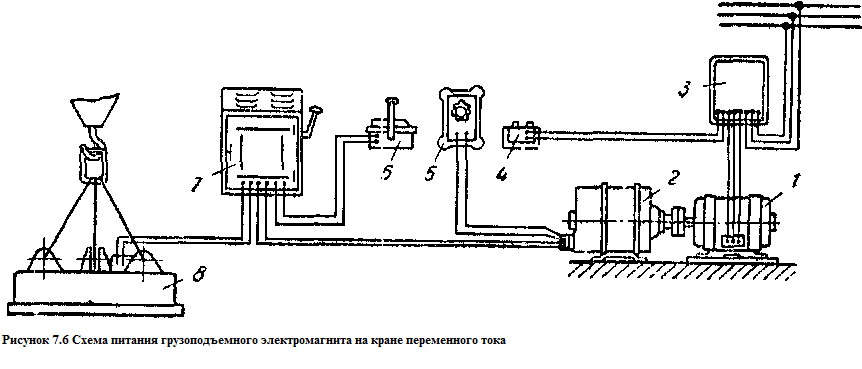

Схема питания грузоподъемного электромагнита
