6.9 Анемометры

В соответствии со статьей 179 Правил по кранам анемометры должны устанавливаться на башенных, портальных, кабельных кранах и мостовых перегружателях для оповещения звуковым сигналом крановщика об опасной для работы крана скорости ветра.

Установка анемометра на козловых кранах Правилами по кранам не предусмотрена. Требование по оборудованию козловых кранов грузоподъемностью 8 тс и выше анемометрами или датчиками давления ветра, воздействующими на автоматические противоугольные захваты, содержится в проекте нового ГОСТа «Краны козловые.

установка анемометра на кране

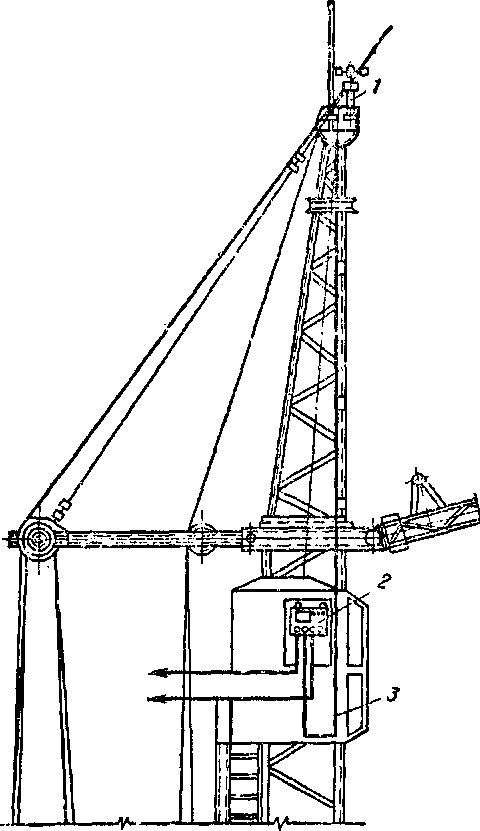

Рисунок 6.25. Установка анемометра на кране

датчик скорости

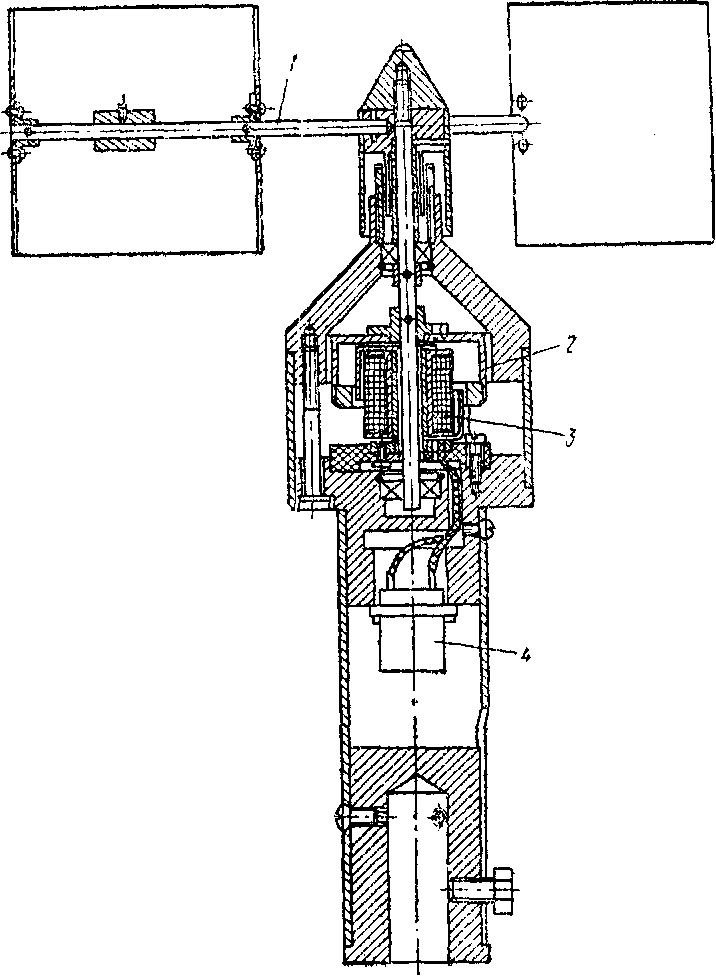

Рисунок 6.26. Датчик скорости ветра анемометра М-95.
1 — вертушка; 2 —магнит; 3 — катушка; 4 — штепсельный разъем

Параметры, размеры и технические требования».

Требование статьи 179 Правил по кранам не распространяется на стреловые самоходные краны в башенно-стреловом исполнении. При работе на одном участке в одинаковых ветровых условиях нескольких башенных или портальных кранов установка анемометров не на всех краних может быть допущена по согласованию с органами технадзора (информационно-директивное письмо Госгортехнадзора СССР от 26 августа 1971 г. ).

Установка анемометров на каждом кране, установленном в морском порту, не обязательна, если порт обслуживается метеостанцией оповещения погоды.

Допустимые при работе крана скорость и давление ветра определяются при проектировании и должны быть указаны заводом—изготовителем крана в его паспорте. Допустимая при работе крана скорость ветра зависит также от характера производимых работ и парусности груза. Эта скорость определяется отраслевыми правилами безопасности, а при отсутствии таковых — организацией, производящей работы. Во всех случаях эта скорость не должна превышать указанную в паспорте крана.

Для измерения мгновенной скорости ветра и автоматического определения опасных но совместному воздействию скорости ветра и продолжительности порывов его, а также для включения звукового сигнала и защитных средств наибольшее применение получил сигнальный анемометр типа М-95, изготовляемый серийно Рижским опытным заводом гидрометеорологических приборов.

Анемометр (рис. 6.25) состоит из датчика скорости ветра 1, представляющего собой трехлопастную вертушку (рис. 6.26), укрепленную на вертикальной оси, и указательного пульта 2, соединенных между собой экранированным кабелем 3. Ось датчика свободно вращается на двух шарикоподшипниках и несет на себе кольцевой постоянный магнит с тремя парами не явно выраженных полюсов, выполняющий роль тахогенератора. Статором тахогенератора служит катушка. При вращении магнита вокруг неподвижной катушки в ее обмотке создается переменное напряжение, пропорциональное угловой скорости вращения вертушки. Концы обмотки катушки присоединены к колодке штепсельного разъема.

Тахогенератор заключен в кожух. Вертушка датчика состоит из трех спиц с лопастями и балансирами, гайки и втулки.

Указательный пульт смонтирован в металлическом корпусе, на лицевой панели которого укреплены указатель скорости ветра, три сигнальные лампы, кнопка и разъемы для включения анемометра в электросхему крана и в цепь звукового сигнала. Пульт подключается к электрической сети напряжением 220 В переменного тока, снабжен предохранителем и клеммой заземления.
Датчик устанавливается на наивысших частях крана, не находящихся в аэродинамической тени, а указательный пульт — в кабине крана в поле зрения машиниста. Место установки датчика должно также позволять производить осмотр его и демонтаж с целью проведения промывки и смазки.

Анемометр должен подключаться к схеме крана так, чтобы питание на него подавалось одновременно с подачей на звуковой сигнал, т. е. сразу же при включении крана (включении рубильника на портале или ходовой раме крана). Этим исключается необходимость подъема машиниста в кабину, если скорость ветра превосходит допустимую.

В качестве звукового сигнала используют сирену, имеющуюся на кране, или устанавливают дополнительную.

Анемометр должен не допускать какого-либо движения крана при опасной скорости ветра или при отсутствии питания в приборе. Для этого нормально открытые контакты выходного реле могут быть включены последовательно с контактами ограничителя высоты подъема крюка в цепи управления. Контакты анемометра могут быть использованы также для приведения в действие противоугонных захватов.
Работа анемометра на кране происходит следующим образом. При отсутствии питания сигнальные лампы указательного пульта не горят, выходное реле запрещает подъем крюка, а указательный прибор при этом показывает скорость ветра, так как тахометр датчика является источником тока. При подаче питания на кран подается питание на прибор. Если скорость ветра менее предельно допустимой для крана, то на пульте горит зеленая лампа, а контакты выходного реле разрешают любое движение крана.

Если скорость ветра увеличивается до предельной, но порывы ветра короткие, то на пульте включается желтая лампа «Внимание». При длительности порыва свыше 2 с включается красная лампа «Опасно», срабатывает выходное реле, контакты которого включают звуковой сигнал, запрещая движение крюка на подъем, и разрешают на спуск.

При опасной для работы крана скорости ветра машинист должен прекратить работу, обесточить кран и укрепить его всеми имеющимися противоугонными захватами за рельсы пути.

При заказе анемометра должен быть указан порог срабатывания по скорости,
определяемый высотой установки датчика и величиной напора для данного крана.

Для кранов, находящихся в эксплуатации, при выборе значения скорости, при которой должна срабатывать аварийная сигнализация, в случае отсутствия указаний в паспорте крана пользуются данными табл. 6.2.

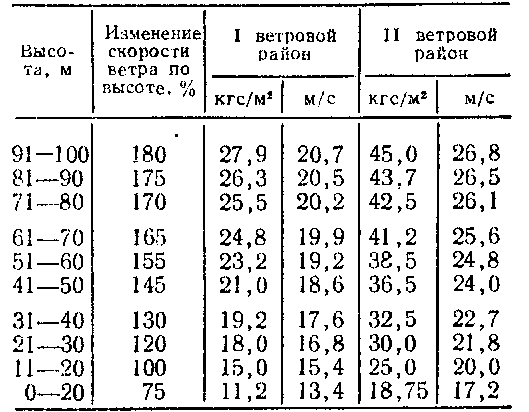

Таблица 6.2 Показатели для определения скорости ветра

показатели определения скорости ветра

При отсутствии данных о скорости срабатывания завод — изготовитель прибора настраивает анемометр на скорость 12, 5 м/с, что для кранов высотой около 40 м соответствует 7 м/с на высоте 10 м.
Схему включения анемометра в цепь управления краном, а также значение опасной скорости ветра и допустимую длительность порывов следует согласовывать с заводом — изготовителем крана или организацией, разработавшей проект крана.

Датчик для обеспечения его работоспособности должен подвергаться профилактическому осмотру не реже двух раз в год в порядке, установленном заводом — изготовителем прибора и отраженном в инструкции по эксплуатации его. Один раз в год анемометр проверяется контрольным, имеющим свидетельство о проверке органами Главного управления Гидрометеослужбы при Совете Министров СССР. Заявки на анемометр направляются в отдел сбыта Главного управления гидрометеослужбы (г. Москва, ул. Павлика Морозова, 12).

С 1970 г. на ряде предприятий Свердловской и Пермской областей на башенных кранах установлен сигнальный анемометр А. Н. Мальцева. Этот анемометр обладает существенными преимуществами по сравнению с анемометром М-95 (измерение величины. непосредственно характеризующей значение ветровых нагрузок, повышенная надежность работы, простота устройства и поверки и т. п. ). Анемометр одобрен НИИ Гидрометеорологического приборостроения.
