6.6 Ограничители поворота

Ограничитель поворота применяется на башенных кранах с бескольцевым токоприемником для автоматической остановки механизма поворота после совершения краном определенного числа оборотов (обычно не более двух), чем предотвращаются перекручивание и обрыв токоподводящего кабеля.

За 30° до срабатывания ограничителя, отключающего поворот в ту или другую сторону, в кабине машиниста загорается предупредительное световое табло.

Ограничитель (рис. 6. 17) состоит из конечного выключателя 1 типа ВУ-250 связанного при помощи шестерни 2 с венцом опорно-поворотного шарикового круга. Конечный выключатель установлен на кронштейне 3, приваренном к поворотной платформе крана.

Для включения сигнального табло в кабине машиниста рядом с конечным выключателем 1 аналогичным образом установлен второй выключатель 4. Вращение крана вызывает поворот вала конечного выключателя и размыкание контактов при достижении валом определенного положения.

Ограничитель регулируется изменением положения кулачковых шайб в выключателе ВУ-250.

Другая конструкция ограничителя поворота башенного крана с применением рычажного концевого выключателя типа КУ-501 изображена на рис. 6. 18.

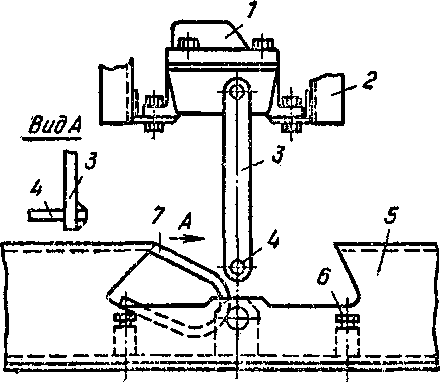

Конечный выключатель 1 укреплен с помощью кронштейна 2 на поворотной платформе крана, а конструкция, состоящая из линейки 5, двух фиксаторов 6 и вилки 7, шарнирно укреплена на ходовой раме его. При повороте крана вправо штырь 4 рычага 3 конечного выключателя наезжает на наклонную плоскость вилкиограничитель поворота крана КБ-100.png

Рис. 6. 18. Ограничитель поворота крана КБ-100

7, рычаг 3 поворачивается и вызывает размыкание контактов концевого выключателя. При повороте крана влево штырь рычага ограничителя беспрепятственно проходит под полками линейки. После поворота крана на 360° штырь входит в вилку 7, при продолжении вращения он поворачивает вилку до упора ее во второй фиксатор и проходит дальше до возвращения в исходное положение (через 360°). При дальнейшем вращении крана влево штырь наезжает на верхнюю плоскость полки и конечный выключатель размыкает электрическую цепь. Такая конструкция ограничителя обеспечивает возможность двух оборотов крана от исходного положения.
