4.4 Ремонтные площадки

Необходимость устройства специальных площадок для осмотра и обслуживания механизмов расположенных вне крана, Правилами по кранам (ст. 229) предусматривается только для однобалочных (опорных и подвесных) и двухбалочных подвесных кранов, если они установлены в здании и не имеют площадок и галерей, расположенных на самом кране. В остальных случаях целесообразность устройства площадок определяется организацией, проектирующей установку кранов, или предприятием, эксплуатирующим их.

Площадки могут выполняться стационарными или передвижными. В стационарных площадках расстояние от настила до нижнего габарита обслуживаемого крана должно быть не менее 1800 мм, однако при этом расстоянии доступ к механизмам весьма затруднителен. Для создания нормальных условий обслуживания это расстояние может быть уменьшено при условии устройства на лестнице запирающейся двери с автоматической электроблокировкой, снимающей напряжение с главных троллейных проводов ремонтного участка.

Лестница должна иметь дверь, при открывании которой автоматически обесточивается секция троллей в зоне площадки. Включение троллей после ремонта крана производится рубильником ремонтной зоны. Электросхему блокировки входа на ремонтную площадку см. 7. 13.

Примерные решения стационарных ремонтных площадок приведены на рис. 4. 16—4. 22.

Требование к двери ремонтной площадки однобалочных и двухбалочных подвесных кранов, когда расстояние от пола ремонтной площадки до нижних частей крана менее 1800 мм и когда токопровод к крану осуществляется не троллейными проводами, а гибким кабелем. В связи с этим необходимость устройства блокировки для автоматического снятия напряжения с гибкого кабеля в этом случае

Ремонтная площадка в конце пролета для мостовых электрических однобалочных кринов с управлением из

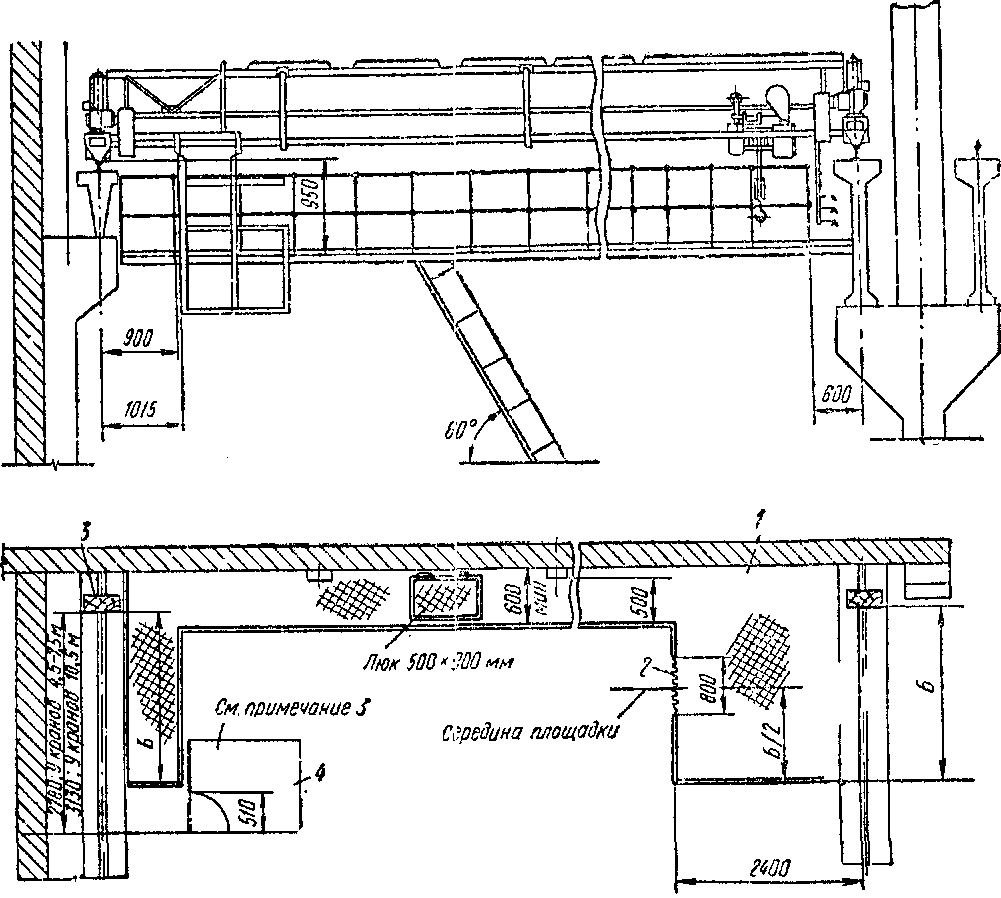

Рисунок 4.18 Ремонтная площадка в конце пролета для мостовых электрических однобалочных кранов с управлением из кабины грузоподъемностью 1—5 тс пролетом от 4, 5 до 10, 5 м: 1 — площадка; 2 — цепочка; 3 — упор; 4 — кабина

должна быть определена с учетом количества кранов, работающих в одном пролете, способа управления кранами (из кабины или с пола) и возможности принятия других мер, предупреждающих выход людей на ремонтную площадку во время работы кранов и наезда на них. Ремонтная площадка рассчитывается на равномерно распределенную нагрузку кранов 20U кгс/см2, а участок площадки, назначаемый

 Ремонтная площадка в конце пролета мостовых электрических однобалочных кранов

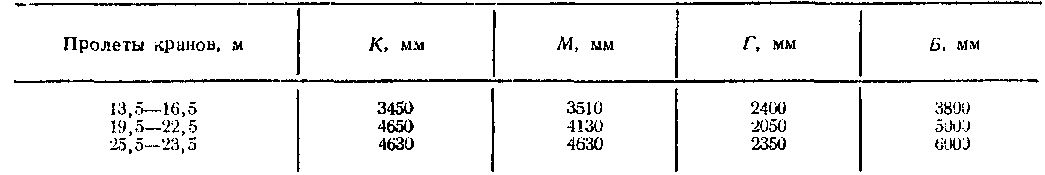

Рисунок 4.19. Ремонтная площадка в конце пролета мостовых электрических однобалочных кранов с управлением из кабины грузоподъемностью 1—5 тс пролетом от 13, 5 до 23, 5 м (1—4-см. рис. 4. 18):

 Ремонтная площадка в конце пролета мостовых электрических однобалочных кранов

для ремонта электротали, на сосредоточенный вес электростали соответствующей грузоподъемности.
Для двух балочных мостовых опорных кранов целесообразно предусматривать в ремонтном вагоне (см. 7. 5) площадки для осмотра и смены ходовых колес крана, если от торцовой части крана до стены
здания имеется расстояние не менее 600 мм. Доступ на такие площадки предусматривается с моста крана или через люк в настиле, закрытый во время работы кранов. Доступ на такую ремонтную площадку производится по наряду — допуску.

Управляемые из кабины мостовые краны (кроме однобалочных и подвесных) должны быть оборудованы кабинами для обслуживания главных троллейных проводов и токоприемников, если они расположены ниже настила галереи моста (ст. 230 Правил по кранам). Люк для входа с настила моста в эту кабину должен быть снабжен крышкой с запором.

Размеры кабины для обслуживания главных троллеев и их токоприемников не регламентированы и обычно принимаются 1000X1400 при высоте не менее 1800 мм. Принимать площадь кабины менее чем 800X800 мм не следует. Кабина должна быть ограждена перилами высотой не менее 1 м со сплошной подшивкой по низу па высоту 100 мм. Она подвешивается на расстоянии 1000—1100 от оси подкранового рельса. При токоподводе кабелем кабины не устраиваются. Пол кабины застилается диэлектрическим ковриком.

ремонтая площадка

Рисунок 4.20. Ремонтная площадка для подвесных двух и трехпролетных электрических однобалочных кранов грузоподъемностью 1—5 тс (1—3 — см. рис. 4. 18)
