Элементы оборудования — часть 7

Для удаления возможного скопления сажи и несгоревших частиц топлива в печи необходимо предусмотреть чистки, расположенные в нижней части дымооборотов.

Улучшение процесса горения в топливнике однооборотной печи, совмещенной с отопительным котлом, а также понижение температуры уходящих продуктов горения дало возможность получить к.п.д. котла 78%, варочной плиты 8—12%. Если принять значение нижнего предела, то суммарный к.п.д. составит 86%.

Подбор котла для квартирной системы водяного отопления производится на основе специального расчета, однако возможен предварительный и ориентировочный подбор.

Объем здания определяется наружным обмером. Если предполагается использовать котел иной марки, чем КЧМ-1, то количество секций определяется по указанной выше поверхности нагрева.

Нагревательные приборы. Рабочее давление в системах квартирного водяного отопления незначительное, для двухэтажных зданий составляет 0,7—0,8 кгс/см2, для одноэтажных — 0,3 — 0,4 кгс/см2. В многоэтажных зданиях рабочее давление в системе от 6 до 9 кгс/см2, т. е. больше в 10—20 раз, чем в одноэтажных, поэтому в квартирных системах водяного отопления индивидуальных домов желательно применять более облегченные нагревательные приборы.

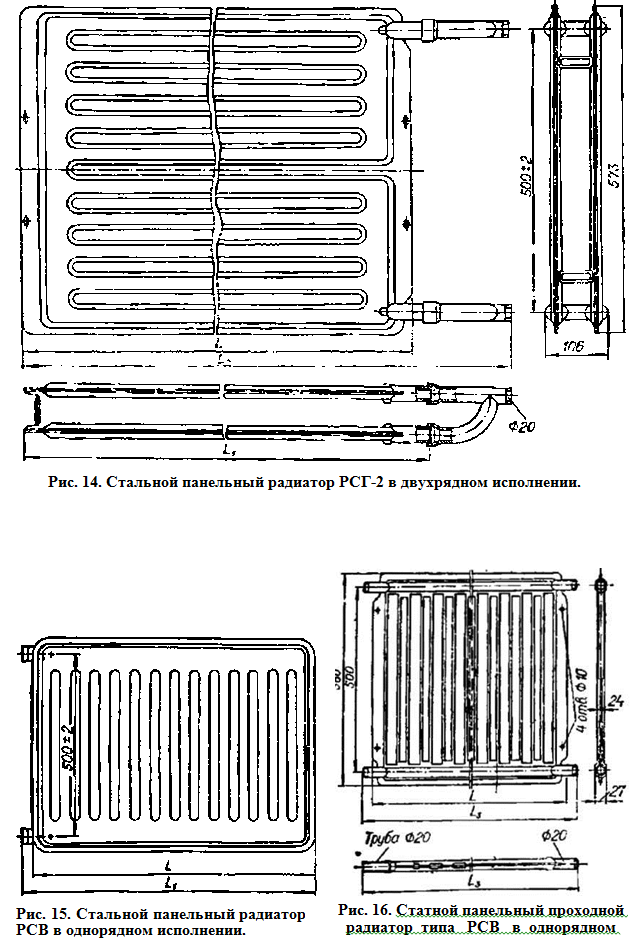

В настоящее время производятся радиаторы чугунные М-140-АО и стальные штампосварные типа РСГ — радиатор стальной с горизонтальными каналами (рис. 14) и РСВ — радиатор стальной с вертикальными каналами (рис. 15, 16).

Стальной панельный радиатор в двухрядном исполнении, в однорядном исполнении

Стальные панельные радиаторы по сравнению с чугунными имеют ряд преимуществ:
повышенные гигиенические качества;
меньшую массу на 1 экм *;
более удобные в монтаже;
малотепло-инерционные (быстрее прогреваются);
имеют меньшую строительную глубину.

Гидравлическое сопротивление стальных штампосварных радиаторов сопоставимо с сопротивлением чугунных радиаторов, поэтому замена чугунных радиаторов на стальные и наоборот производится по величине площади поверхности нагрева.

Условное обозначение радиаторов должно включать: тип радиатора, количество рядов, расстояние между центрами штуцеров, давление, на которое рассчитан радиатор, площадь поверхности нагрева в экм и обозначение стандарта.

Пример условного обозначения радиатора с вертикальными каналами в однорядном исполнении с расстоянием между центрами штуцеров 500 мм, рассчитанными на давление до 9 кгс/см2 и площадью поверхности нагрева 1,4 экм:

РСВ 1-500-9-1,4 ГОСТ 20335-74

Пример условного обозначения стального панельного радиатора с горизонтальными каналами в двухрядном исполнении, с расстоянием между центрами штуцеров 300 мм. рассчитанным на давление до 6 кг/см2 и площадью поверхности нагрева 1,32 экм: РСГ2-300-6-1.32 ГОСТ 20335-74.
