Элементы оборудования — часть 8

Стальные штампосварные радиаторы изготавливаются из стали толщиной 1,5 мм, штуцеры — из водогазопроводных или стальных бесшовных труб диаметром 20 мм.

Радиаторы изготавливаются из двух штампованных листов путем электроконтактной сварки. Штуперы присоединяются к панели газовой, электродуговой или электроконтактной сваркой. Каждый радиатор заводом-изготовителем подвергается гидравлическому или пневматическому испытанию пробным давлением до 9 кгс/см2. Наружная поверхность его должна быть огрунтована под окраску.

Стальные сварные радиаторы должны храниться в закрытом сухом помещении. Хранение радиаторов совместно с различными химикатами не допускается.

Гарантийный срок для радиаторов — два года со дня отгрузки их с завода-изготовителя.

Стальные панельные отопительные радиаторы изготавливаются двух типов, различных типоразмеров в однорядном и двухрядном исполнениях.

Установка кранов, вентилей, как правило, в квартирных системах водяного отопления не рекомендуется из соображений, что это приводит к увеличению гидравлического сопротивления движения теплоносителя.

При тупиковой разводке системы концевые радиаторы, наиболее удаленные от котла, прогреваются слабее, поэтому диаметры подводок к первым радиаторам, находящимся вблизи котла, следует уменьшить или установить регулирующую арматуру (установка кранов на подводках к концевым радиаторам не рекомендуется).

Регулирование температуры помещений в поквартнрной системе отопления может быть обеспечено режимом горения котла.
Расширительный сосуд. Это бак для воды, рассчитанный на увеличение ее объема при нагревании.

Общая вместимость расширительного сосуда, в зависимости от кубатуры помещения, составляет примерно от 20 до 45 л. а полезный объем его следует считать от уровня подключения горячей магистрали к сосуду до уровня переливной (воздушной) трубы.

Протечный расширительный сосуд

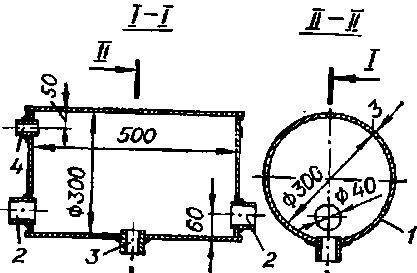

Рис. 17. Протечный расширительный сосуд:
1 — корпус; 2 — штуцер Ф 40 мм; 3 — штуцер для спуске воды. 4 — штуцер для подсоединения воздушной и переливной линий

Расширительный сосуд может быть прямоугольной или круглой формы. Изготовляется он из листовой стали толщиной 2—3 мм или отрезка трубы большого диаметра. Если прямоугольный расширительный сосуд изготовляется из листовой стали, необходимо предусмотреть в нем съемную крышку на болтах для периодического осмотра и чистки.

Расширительный сосуд, установленный на чердаке, должен быть хорошо утеплен и иметь циркуляционную линию для предотвращения замерзания воды. Если подпитка системы отопления производится от напорной сети водопровода, расширительный сосуд можно изготовить без люка. Во избежание аварии переливную трубу от расширительного сосуда, установленного на чердаке, необходимо вывести не на крышу здания, а в отапливаемое помещение.

При установке расширительного сосуда в отапливаемом помещении вместо сигнальной трубки лучше закрепить указатель уровня воды.

Если в доме отсутствует водопровод, наполнять систему отопления водой можно через расширительный бак или ручным насосом типа «Родник» или БКФ-4. Для обеспечения первоначального наполнения системы водой в одном из радиаторов вместо пробки
устанавливается кране воронкой. Незначительное количество воды доливается через расширительный бак, который должен иметь крышку. Подпитку системы водой нужно производить не реже одного раза в месяц.

Расширительные сосуды бывают непроточные и проточные (рис. 17).

Для того, чтобы внутренняя поверхность расширительного сосуда не ржавела, ее окрашивают свинцовым суриком за два раза.
Разводящую магистраль из расширительного сосуда следует присоединять выше днища на 30—40 мм. При таком подсоединении взвешенные частицы (окалина и др.) будут оседать на дне бака, не попадая в систему. Расширительный сосуд необходимо периодически (через два — три года) очищать и окрашивать.
