Расчет системы — часть 3

Для наглядности определим необходимые диаметры трубопроводов квартирной системы водяного отопления и горячего водоснабжения, совмещенного с квартирной системой отопления (рис. 18, 19). Схема разводки магистралей следующая: в подсобных помещениях подающая — под потолком, в жилых — под подоконником. Обратная магистраль прокладывается у пола.
Номера участков заключены в кружки у выносной линии, длина участков — под выносной чертой, а тепловые нагрузки — над нею.
Исходные данные для расчета:

температурный перепад в системе отопления tr — /охл = 95 — — 70 = 25′» температура жилых помещений 4 — 18 С, ванной -25 С; /р.0 — расчетная отопительная температура (для Киева 21 С); трубы, проходящие в помещениях, не изолированы.

Расчет трубопровода начинаем с циркуляционного кольца, имеющего наименьшую величину Rcp.

Для выделения циркуляционного кольца определяем ориентировочные давления для обоих циркуляционных колец систем отопления и по ним находим значение.

Для циркуляционного кольца, проходящего через приборы
I и III, ориентировочное давление H I-III, кг/ма, определяем по формуле (2) с учетом охлаждения воды в водонагревателе (на 7е) и высокорасположенном нагревательном приборе I в ванной (на 5,6°) без учета охлаждения воды в трубопроводах = 0.34-2,2(7,1 2,2)4-
2,2(966,68 — 961,92)
1,1(969,91 -966,08)
0,1 (977,81 -969,91) =
= 22,49 кг/м2

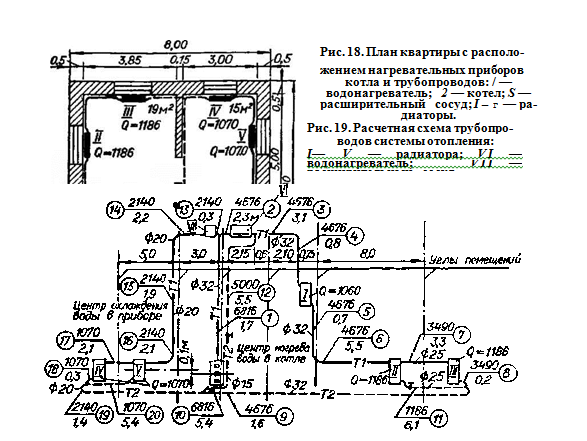

Расчетная схема трубопро-водов системы отопления

где Нг — расстояние между центром нагрева котла и центром охлаждения участка, м; hI, hII — высота расположения приборов I и II над центром нагрева котла, м; l — протяженность горя¬чей магистрали, м; у85, у88, у70 — объемная масса воды на расчетном участке при соответствующей температуре; b — безразмерный коэффициент.

При длине этого кольца 24,4 м значение Rcp по формуле (3) составляет:

Rср = 22,49/24,4 = 0,94 кг/м2.

Сопротивления трубопроводов слагаются из линейных сопротивлений (на трение) и местных (в фасонных частях).
