Система горячего водоснабжения — часть 1

Водонагреватели квартирных систем горячего водоснабжения бывают безнапорными (непроточные) со свободно открывающимися крышками (рис. 22) и напорными (рис. 23).

При подаче воды в водонагреватель открытого типа через даровой кран горячая вода в водоразборные краны и смесители поступает под малым давлением. Поэтому для того чтобы ванна быстрее наполнялась водой, к ней лучше подводить трубопровод диаметром не 15, а 20 мм. Если давление в сети городского водопровода свыше 2 ати, холодная вода препятствует поступлению горячей, имеющей малое давление. Для создания устойчивой регулировки воды у водоразборного крана и душевой сетки холодную воду к смесителю умывальника и ванной рекомендуется подавать через уравнительный бак. Уравнительный бак снабжается краном и соединяется с баком горячей воды так, чтобы уровни, а следовательно, и давление, создаваемое обоими бачками, были одинаковы.

Рис. 22. Непроточный расширительный сосуд повышенной емкости
для горячего водоснабжения:
1 — патрубок для разбора горячей воды; 2 — циркуляционная перемычка; 3 — подсоединение главного стояка; 4 — водомерное стекло; 5 — переливная линия; 6 — крышка.

В этой системе расширительный сосуд является и баком-аккумулятором горячей воды. Если нет разбора горячен воды, то она поступает из котла в разводящий трубопровод к отопительным приборам.

Кран, устаноатенный на циркуляционной перемычке, соединяющем расширительный сосуд с обратной магистралью, должен быть закрыт. Для ускорения подогрева воды расширительный сосуд предназначен для автоматической подачи в систему воды по мере ее разбора. Установка такого бачка не обязательна. Если он отсутствует, необходимо систематически следить за уровнем воды. Спуск воды из системы производится через спускной кран.

Напорный емкостный водонагреватель для горячего водоснабжения, совмещенного с системой отопления

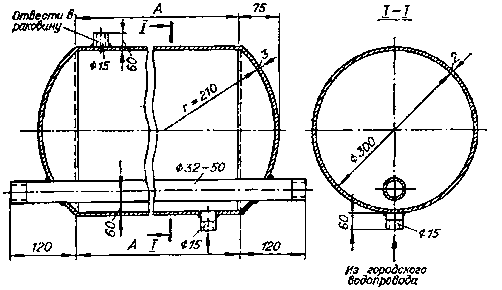

Pиc. 23. Напорный емкостный водонагреватель для горячего водоснабжения совмещенного с системой отопления.
