5.1.1. Назначение и типы

Сверла предназначены для сверления отверстий в древесине и древесных материалов на сверлильных и сверлильно-присадочных станках. По конструкции сверла можно разделить па две группы; спиральные и цилиндрические дли сверления отверстий большого диаметра, высверливания сучков и обработки пробок.

Спиральные сверла с конический заточкой просты в эксплуатации и предназначены для сверления отверстий, к которым не предъявляются высокие требования, а также отверстий под шканты, шурупы и т. д. Сверла выпускаются с углом при вершине 85°.

Для получения отверстий высокого качества, особенно на входе сверла в материал, следует применять сверла с центром и подрезателями. Эти сверла имеют пять режущих элементов: две главные режущие кромки, два подрезателя и направляющий центр.

Направляющий центр предназначен для повышения координатной точности сверления и выступает над главными режущими кромками на 2,5.. .5 мм в зависимости от диаметра сверл из инструментальных сталей. В сверлах, оснащенных пластинами из твердого сплава, это выступание меньше (1,4… 3,3 мм). Подрезатели перерезают материал перед главными режущими кромками и Обеспечивают высокое качество сверления. В сверлах из инструментальной стали подрезатели выступают над главными режущими кромками на 0,5 мм для диаметров сверл 6…14 мм, на 1,0 мм — для диаметров 15. ..17 мм, на 1,5 мм — для диаметров свыше 17 мм. В сверлах, оснащенных пластинами из твердого сплава, эта величина равна 0,5 мм для диаметров 4 ..7 мм, 0,7…1,0 мм для диаметров 8. . .12 мм.

Сверла спиральные твердосплавные имеют два конструктивных решения: монолитные, изготавливаемые из твердосплавных стержней методом вышлифовки по целому (ТУ2-035-031—78) и оснащенные напаянными пластинами из твердого сплава (ТУ2-035-962-84).

Для высверливания сучков в столярно-строительных изделиях, деталях мебели и тары применяют чашечные сверла из инструментальной стали, имеющие две главные режущие кромки, подрезатели и направляющий центр. Чашечные сверла аналогичной конструкции, оснащенные напаянными твердосплавными режущими элементами, предназначены для получения точных отверстий незначительной глубины для установки мебельной фурнитура.

На выставках некоторые зарубежные фирмы демонстрировала чашечные сверла с мехамическим креплением

Для получения пробок, необходимых для ремонта изделий из древесины, применяются цилиндрические цельные и сборные сверла. Цельные сверла имеют хвостовик и цилиндрическую режущую часть с внутренним отверстием для размещения пробки. Полученная пробка удаляется с помощью специального механизма (станки СвСА) или вручную. Сборная конструкция отличается тем, что имеет подпружиненный выталкиватель. Все конструкции сверла имеют нормированный внутренний диаметр.

Ниже приведены типы и типоразмеры сверл различных конструкций, освоенные инструментальной промышленностью.

Сверла спиральные с конической заточкой (ГОСТ 22057—76) предназначены для сверления отверстий в древесине (рис. 96, табл. 77) и поставляются в двух исполнениях, различающихся длиной.

Материал сверл — инструментальная легированная сталь Х6ВФ (ГОСТ 5950—73). Допускается изготовление сверл из быстрорежущей стали Р6М5 (ГОСТ 19265—73) или из стали 9ХС (ГОСТ 5950—73).

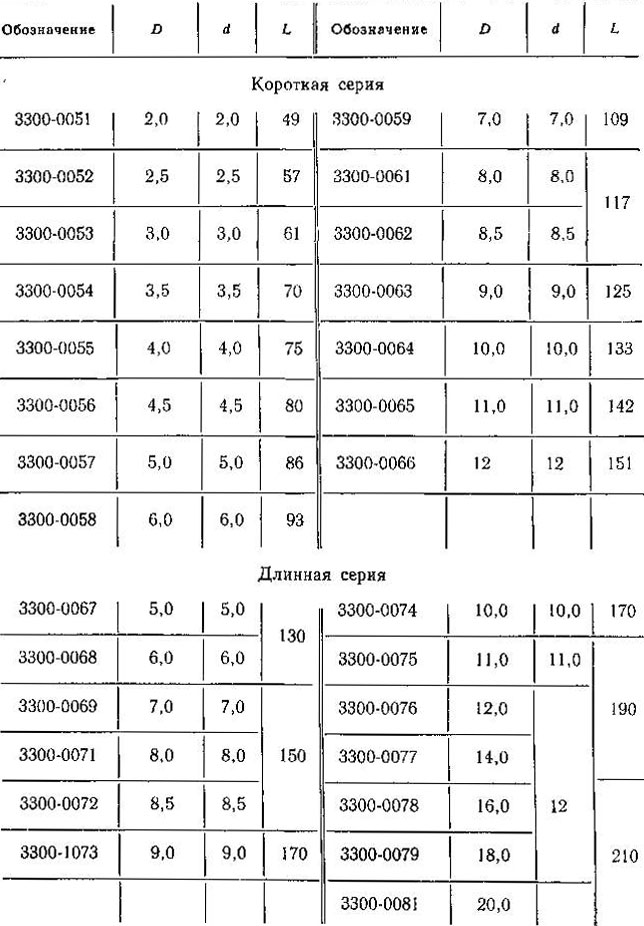

77. Основные размеры сверл спиральных с конической заточкой, мм

Сверла диаметром свыше 12 мм из быстрорежущей стали изготовляются сварными. Материал хвостовика сварного сверла — конструкционная сталь 45 (ГОСТ 1050—74) или 40Х (ГОСТ 4543—71).
Твердость рабочем части сверл из быстрорежущей стали диаметром до 5 мм HRC.,-60 ..62, свыше 5 мм-сверл из сталей
Х6ВФ и 9ХС диаметром до 5 мм—свыше 5 мм—
HRCa=57.. .60.

Изготовитель сверл — Томский завод режущих инструментов.
