5.1.1. Назначение и типы 1

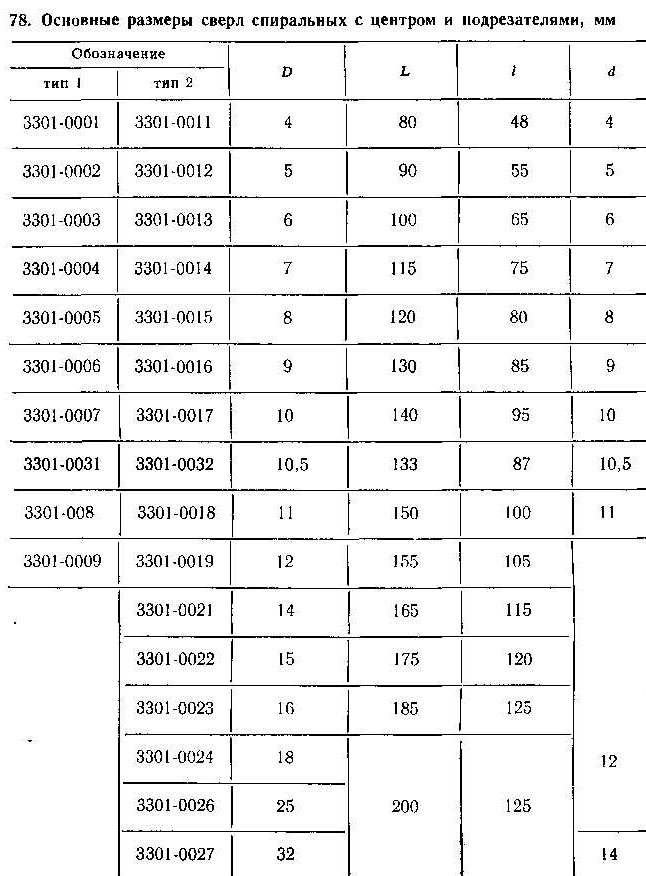

Сверла спиральные с центром и подрезателем (ГОСТ 22053—76) предназначены для сверления отверстий в древесине мягких и твердых пород (рис. 97, табл. 78),
Сверла поставляются двух типов: тип 1 — с широкой ленточкой, тип 2 — с узкой фрезерованной ленточкой. Наличие направляющего центра и подрезателей обеспечивает получение отверстий

спиральное сверло

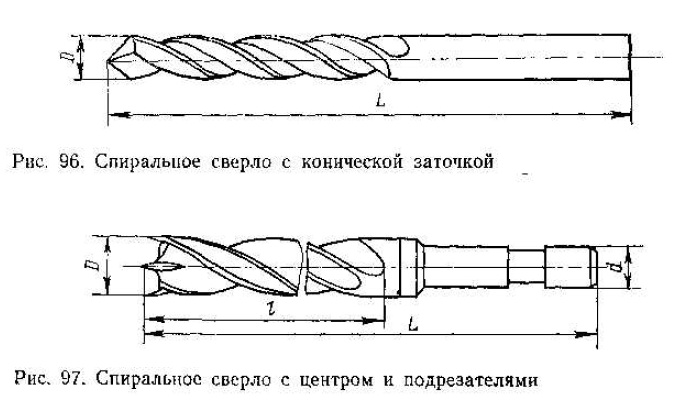

Рис, 96. Спиральное сверло с конической заточкой

Материал сверл — инструментальная легированная сталь Х6ВФ (ГОСТ 5950—73) или быстрорежущая сталь Р6М5 (ГОСТ 19265—73). Сверла диаметром свыше 12 мм из быстрорежущей стали имеют хвостовик из конструкционных сталей 45 (ГОСТ 1050—74)
или 40Х (ГОСТ 4543—71). Твердость рабочей части сверла из стали Х6ВФ — из стали
Изготовитель сверл — Томский завод режущих инструментов.

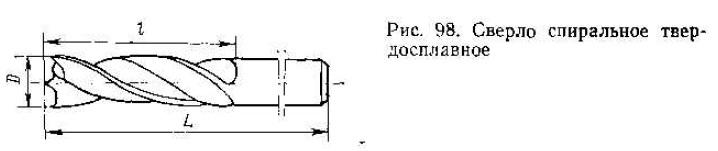

Сверла спиральные цельные твердосплавные (ТУ2-035-631—78) предназначены для сверления отверстий диаметром 4.. .8 мм в различных древесных материалах (рис. 98, табл. 79),

Сверла имеют рабочую часть, полученную методом вышлифовки из цилиндрических твердосплавных стержней.

Материал сверл — твердый сплав ВК6, ВК8 (ГОСТ 3882—74). Сверла диаметром до 4,5 мм включительно должны выполняться монолитными, свыше 4,5 мм —с напаянным хвостовиком из стали 45 (ГОСТ 1050—74) или 40Х (ГОСТ 4543—71).

Сверла цельные твердосплавные в настоящее время промышленностью не

основные-размеры-сверл

выпускаются.

Сверла спиральные, оснащенные пластинами из твердого сплава (ТУ2-A3-962—84) предназначены для сверления отверстий а древесных материалах под мебельную фурнитуру и отличаются оригинальной формой режущей части (рис. 99, табл. 80). Сперла выпускаются и двух исполнениях: длиной 70 мм с хвостовиком с лыской для крепления сверл в патроне винтом (отечественные и импортные станки); длиной 110 мм с цилиндрическим хвостовиком для крепления в цанговом или трехкулачковом патроне. Оба исполнения имеют пряное и левое вращение

сверло

Материал режущей части сверл — твердый сплав ВК8 или BKJ5 (ГОСТ 3882—74), материал корпуса — конструкционные стали 40Х (ГОСТ 4543—71)   или   45   (ГОСТ   1050—74),   инструментальная   легированная
сталь 9ХС (ГОСТ 5950—73). Твердость корпуса HRC3=27.. .32. Серий¬ное производство сверл промышленностью не освоено.

сверло спиральное

Сверла чашечные с твердосплавными пластинами (ТУ2-035-787—80)
предназначены для сверления отверстий в древесных материалах на одно- и многошпиндельных сверлильных станках и агрегатными головками (рис, 100, табл. 81).
