1.2.1 Инструментальные стали1

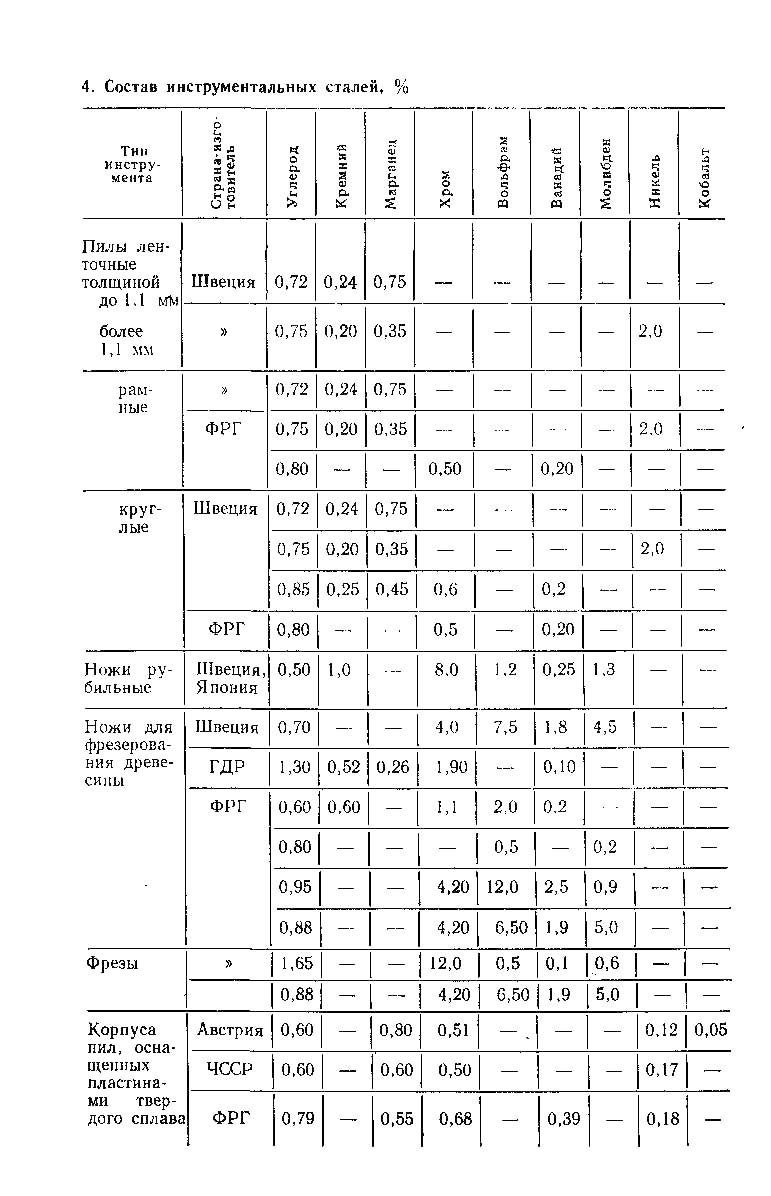

За рубежом для изготовления дереворежущего инструмента применяют инструментальные углеродистые, легированные и быстрорежущие стали. В табл. 4 приведены сведения о марках сталей, применяемых за рубежом для изготовления некоторых типов дереворежущего инструмента

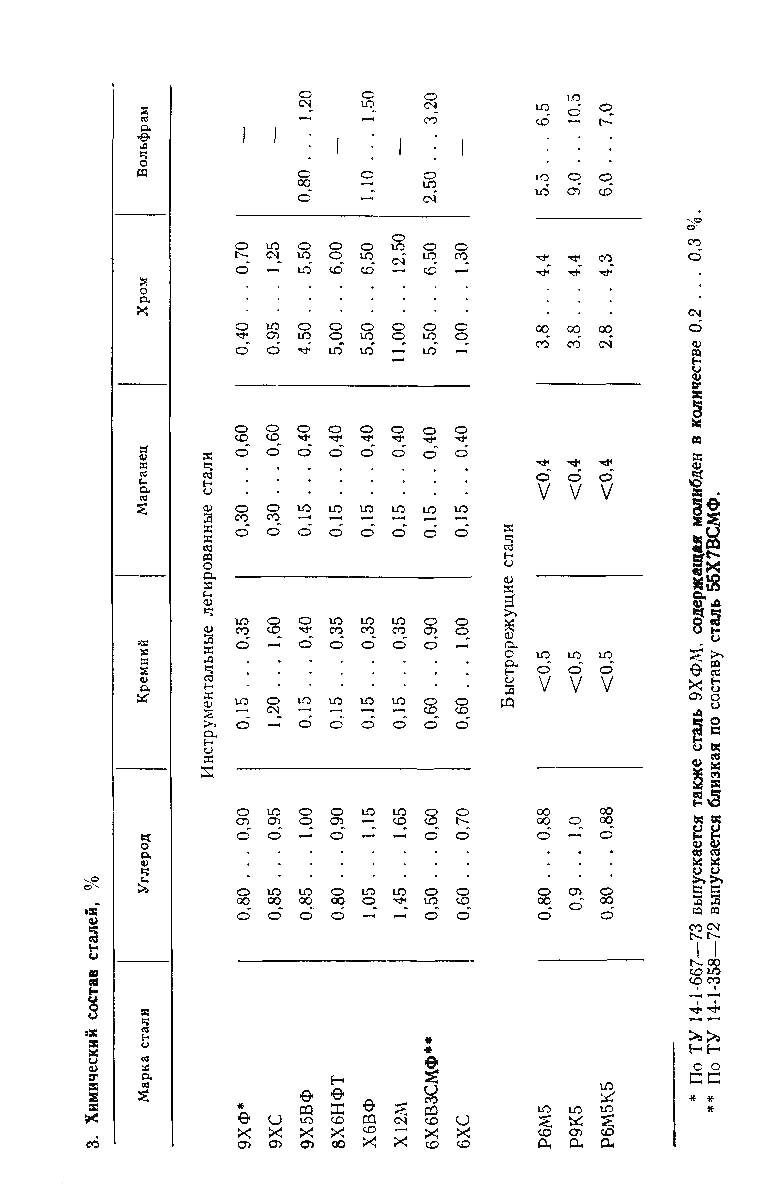

химический-состав-сталей

химический-состав-сталей-1

Твердость — важнейшее свойство инструментальных сталей. При увеличении твердости возрастает износостойкость, сопротивление контактным нагрузкам, повышается качество поверхности при шлифовании. Однако при определенных значениях твердости снижается прочность стали. Для дереворежущего инструмента а зависимости от назначения используются стали с тремя интервалами твердости: 1) низкий (HRСЭ=40….47)— для пил, подвергающихся пластическому деформированию (плющению или разводу); 2) средний (HRCЭ=52 … 57) — для мелкоразмерного концевого инструмента (сверл и концевых фрез); 3} высокий (IIКС» 57 ,.. 61) — для фрез и ножей.

Значения твердости для конкретных типов и типоразмеров инструмента приведены в соответствующих разделах. Режимы термической обработки сталей изложены в литературе [17].

Понравилась статья? Поделиться с друзьями:
septilos.ru
Adblock
detector
