2.6.1. Пилы конические

Пилы конические предназначены для последовательного отделения топких досок (толщиной до 20 мм) от заготовок. Отличительной особенностью этих пил является то, что одна торцовая поверхность выполнена конической, за счет чего уменьшается толщина пилы от центра к периферии. При угле конусности 30 . . . 40′ толщина пилы на периферии равна 1 …1,4 мм при толщине центральной части, превышающей толщину круглых плоских пил такого же диаметра.

Благодаря этому значительно уменьшается ширина пропила при высокой жесткости пилы. Сокращение отходов древесины в опилки делает особенно эффективным применение этих пил в многократной ребровой распиловке пиломатериалов на тонкие заготовки для изготовления музыкальных инструментов, тары, многослойных лыж.

ГОПМЗ по ТУ 14-1-1809—76 выпускает право- и ле по конические пилы (табл. 27, рис. 22). При выборе пилы учитывается то, что коническая поверхность пилы должна располагаться со стороны направляющей линейки.

Материал пил — инструментальная легированная сталь марки 9ХФ (ГОСТ 5950—73), твердость пил HRC3 = 41 , ..46.

Пример. Заказ пилы левоко-нической диаметром 710 мм и толщиной зубчатого венца 1,4 мм: пила коническая ГМЗ Н-376-02 (ТУ 14-1-1809—76),

Пилы поставляются заводом без развода и заточки зубьев Подготовка этого тина пил во многом аналогична подготовке круглых плоских пил. Особенности подготовки пил этого типа изложены в литературе [28]. Этими особенностями являются развод зубьев (табл. 28) и применение одностороннего расклинивающего ножа, плоская сторона которого должна находиться в одной плоскости с плоской поверхностью пилы.

При большем числе зубьев конических пил возможно вести высокопроизводительную распиловку при подачах на зуб до 0,2—0,4 мм,

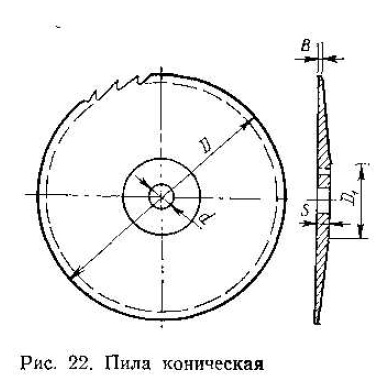

Рис. 22 Пила Коническая

27. Основные параметры конических пил (z = 100) (ТУ 14-1-1809—76), мм

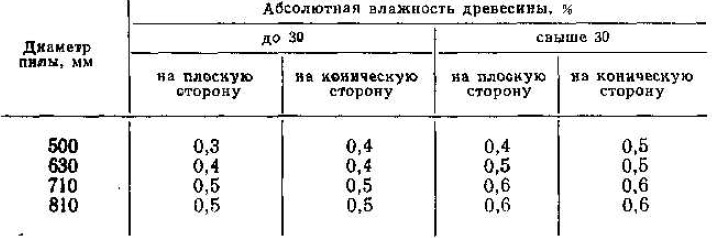

28. Развод зубьев конических пил прн распиловке древесины хвойных пород, мм
