2.6.3. Пилы сферические

Пилы сферические предназначены для выпиливания днищ бочек различного диаметра на донновырезных станках. Конструкция, основные размеры н технические

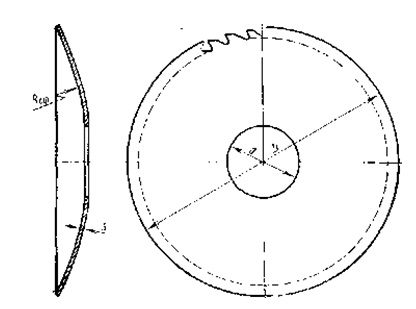

Рис. 24. Пила сферическая
пила сферическая

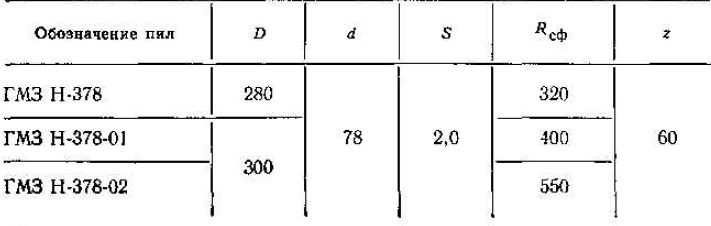

30. Основные параметры сферических пил

основные параметры сферических пил
Материал пил — инструментальная легированная сталь марки 9ХФ (ГОСТ 5950—73), твердость HRC»=41 … 10,

Пример. Заказ пили диаметром 300 мм со сферой радиусом 400 мм; пила сферическая ГМЗ Н-378-01 (ТУ 1.4-1-1607—76). 3aвод-изготовитель — Горьковский опытно-промышленный металлургический завод.
