Беседа десятая. Продолжение 6

Коллектор и щетки

Л. —Начнем с того, что предложенному тобой человеку вообще нечего делать, потому что по мере вращения оси витки сами будут проходить поочередно перед ним. Посмотри на рис. 97, где я нарисовал два витка и обозначил их цифрами 1 и 2. Как

двигатель

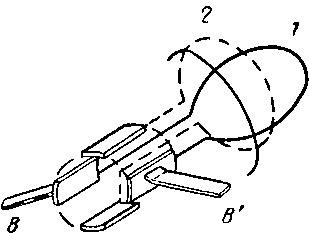

Рис. 97. Чтобы изображенный на предыдущем рисунке двигатель мог повернуться более чем на V4 оборота, пришедший в движение виток 1 затем заменяют витком 2.
ты видишь, витки заканчиваются небольшими пластинками, при соединении которых со щетками В и В’ по виткам протекает ток. Когда виток 1 расположен горизонтально (или немного наклонно) щетки В и В’ подают ток в него. Когда (под воздействием магнита на создаваемое этим витком магнитное поле) ось начнет вращаться, ток перестанет поступать в виток но в это время его

место займет виток 2, в котором и начнет протекать ток через щитки В и В’.
Н. — Очень хитрая система. Значит ты расположишь перпендикулярно два витка, которые будут работать поочередно.

Л. — Я поставлю не два, а значительно большее количество витков, следовательно, больше придется поставить и пластинок. Реальная конструкция витков намного сложнее, но и описанная мной система вполне пригодна для практического использования. Таким образом,. мы создали двигатель постоянного тока. Барабан из пластинок, вращающийся между щетками и поочередно подключающий к ним различные витки, называется коллектором. Иногда для создания магнитного поля, воздействующего на витки, используют постоянный магнит, как это показано на-рис. 96, но часто предпочтение отдают электромагниту. Его катушку называют обмоткой возбуждения, а вращающуюся катушку — обмоткой якоря.

Н. — По сути дела электрический двигатель не так сложен, как я думал.

Л. — Правильно, в принципе это очень просто. Видишь ли, Незнайкин, вся хитрость конструкции двигателя заключается в использовании силы воздействия поперечных силовых линий магнитного поля на электрический ток. На заре электротехники думали использовать силу электромагнита, притягивающего железо. Эта сила в большей степени зависит от расстояния между электромагнитом и куском железа и поэтому требует создания сложной системы переключения катушек. Это обстоятельство побудило ряд очень серьезных авторов заявить, что электрический двигатель осужден окончательно и бесповоротно и что его никогда и нигде, кроме как в игрушках, использовать не удастся. К счастью, после этого подумали об использовании боковых сил. Попутно скажу тебе, что якорь обычно делают не из одного куска металла, а набирают из пластин, как трансформаторы, чтобы избежать возникновения вихревых токов. В якоре прорезают канавки, куда укладывают витки провода, о которых я тебе уже говорил. Стальные детали в форме полумесяца, именуемые полюсными наконечниками (потому что они соединены с полюсами магнита или электромагнита), расположены почти вплотную к якорю, чтобы облегчить замыкание в нем магнитных силовых линий. А теперь, Незнайкин, я задам тебе каверзный вопрос. Что случится, если я возьму двигатель постоянного тока с постоянным магнитом и начну вращать его якорь?
