Беседа седьмая продолжение 5

Применение триггера Шмитта

Л. — Сейчас я приведу один пример из практики. Видел ли ты на выставках системы с фотоэлементом, считающие посетителей?

Н. — Видел. В проходе установлен фонарь, посылающий луч света на небольшую коробочку, в которой должно быть находится фотоэлемент. При входе посетитель прерывает луч света.

Л. — Правильно». В такой установке при отсутствии посетителей никогда нельзя знать интенсивность попадающего на фотоэлемент света, так как световой поток от лампы может изменяться (немного со временем и значительно больше от колебаний напряжения сети). А когда посетитель перекрывает собой луч света, остаточный свет также не достаточно известен (на фотоэлемент всегда попадает сбоку некоторое количество света от других источников).

Н. — И особенно, если посетитель немного прозрачен!

Л. — Установка не рассчитана для подсчета полупризраков. Во всяком случае, как ты видишь, поступающий в фотоэлемент

транзистор

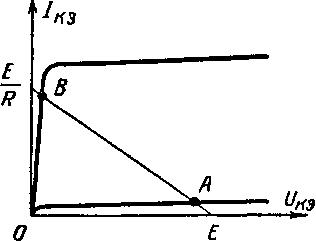

Рис. 63. Про транзистор, на который напряжение питания Е подается через резистор R, говорят, что он находится в состоянии насыщения (точка В), если на его базу поступает достаточный ток. Он может также быть запертым или почти запертым (точка Л).

сигнал точно неизвестен. Поэтому представляется целесообразным установить на выходе фотоэлемента триггер Шмитта; благодаря ему, мы получим совершенно определенный выходной сигнал «все или ничего». Кроме того, сигнал будет иметь крутые фронт и срез, что очень важно, если мы захотим превратить сигналы в короткие импульсы, которые я тебе скоро покажу. При необходимости лишь «подрезать» сигналы сверху, можно ограничиться схемой LTP с рис. 58 или даже простым транзисторным усилителем с очень сильной перегрузкой. Как ты видишь на рис. 63, нагрузочная прямая пересекает характеристику при I б. э. = 0, в точке А и характеристику при I б. э. = 100 мка, например, в точке В. В точке А транзистор почти заперт (проходит лишь ток утечки), а в точке В транзистор находится в состоянии насыщения; он может пропустить значительный ток коллектора при разности потенциалов коллектор — эмиттер 0, 1 в или даже меньше. Если мы сделаем так, что в усилителе выходной транзистор будет возбуждаться током базы, то снижающимся до нуля (и возможно даже изменяющим направление), то значительно превышающим 100 мка, выходное напряжение будет очень хорошо ограничено сверху и его размах (или удвоенная амплитуда выходного напряжения) будет практически равен напряжению Е питания последнего каскада.

Н. — Просто чудесно, пропускать значительный ток при напряжении 0, 1 в! О достижении такого результата на лампах и речи быть не может!
