Беседа вторая продолжение 7

Влияние температуры

Л. — Это было бы слишком хорошо; резистор чувствителен к температуре по крайней мере в такой же степени, как и к воздействию силы. Но в этом случае мост Уитстона проявил себя еще лучше: в X вводится идентичный R1но не подвергающийся механическому напряжению резистор. Его размещают рядом

Тензометрический датчик

Рис. 14. Тензометрический датчик наклеен на исследуемую деталь и подвергается тем же, что деталь, деформациям. Резистор X приклеен только одним концом, поэтому он не подвергается воздействию силы, но находится в тех же температурных условиях, что и это позволяет скомпенсировать вредное влияние температуры на работающий датчик R1.

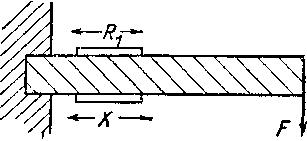

изгибающаяся балка

Рис. 15. При исследовании изгибающейся балки можно заставить компенсирующий тензометр X более активно участвовать в измерении: его наклеивают с другой стороны балки и он подвергается сжатию, а тензометр R1 — растяжению.

с резистором R1 (рис. 14), чтобы он находился при той же температуре, но приклеивают к детали только одним концом (чтобы он не испытывал воздействия механических усилий). Изменение температуры одинаково сказывается на R1 и X и не нарушает равновесие моста; и только удлинение проволоки резистора R1 может вывести мост из равновесия.

Н. — Чертовски хитрый метод! Но досадно, что резистор X служит лишь для компенсации.

Л. — Можно сделать еще лучше. В рассмотренном ранее примере с металлическим стержнем верх стержня

растягивается, а низ сжимается. Если мы укрепим (рис. 15) тензометрические датчики R1 и X один сверху, а другой снизу, то температурное воздействие, как и раньше, будет скомпенсировано (если только верх стержня не нагрет больше, чем его низ), но увеличение сопротивления R1 (удлиняется) в сочетании с уменьшением сопротивления X (сжимается) повысит чувствительность прибора.

Можно было бы еще повысить чувствительность, если вместо резисторов R2 И Q использовать тензометрические датчики и подвергнуть их воздействию растяжения и сжатия, наклеив их для этой цели в соответствующих местах исследуемой детали.

Продолжение Беседы второй
