14.3.1 Установка лифтов

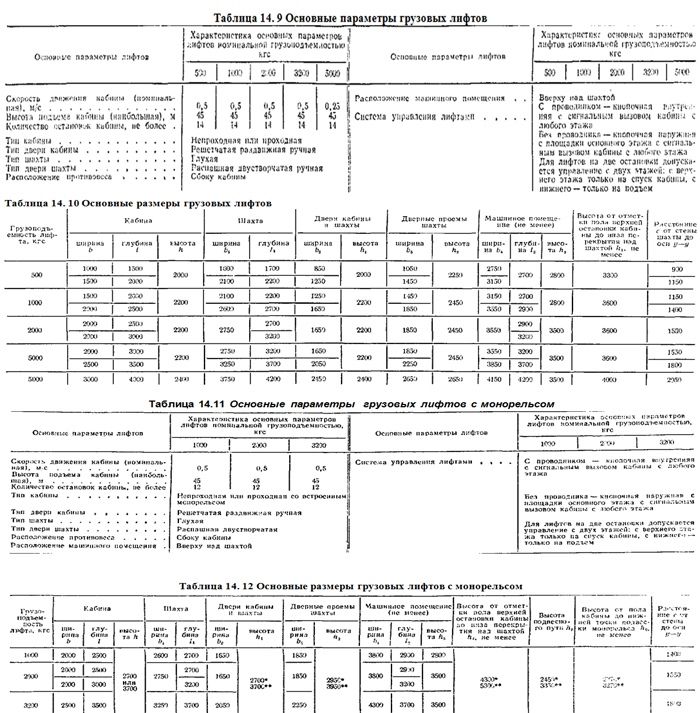

Основные параметры грузовых лифтов общего назначения по ГОСТ 8823—67 приведены в табл. 14.
9, а основные размеры (в миллиметрах) — на рис. 14. 8 и 14. 9 в табл. 14. 10.

Основные параметры грузовых лифтов с монорельсом по ГОСТ 9322—67 приведены в табл. 14. 11, а основные размеры (в миллиметрах)—на рис. 14. 10 и в табл. 14. 12.

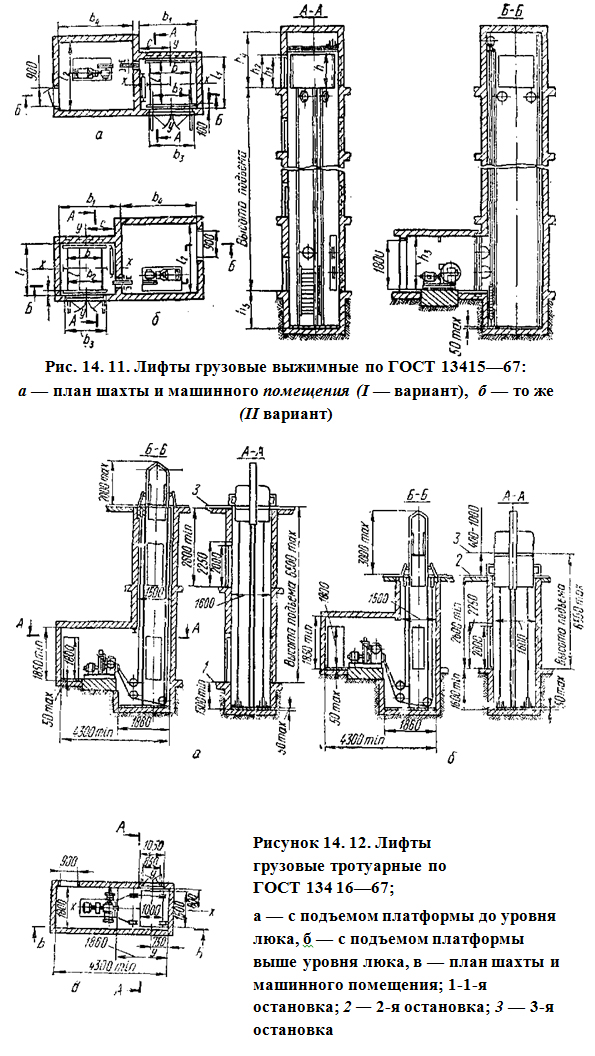

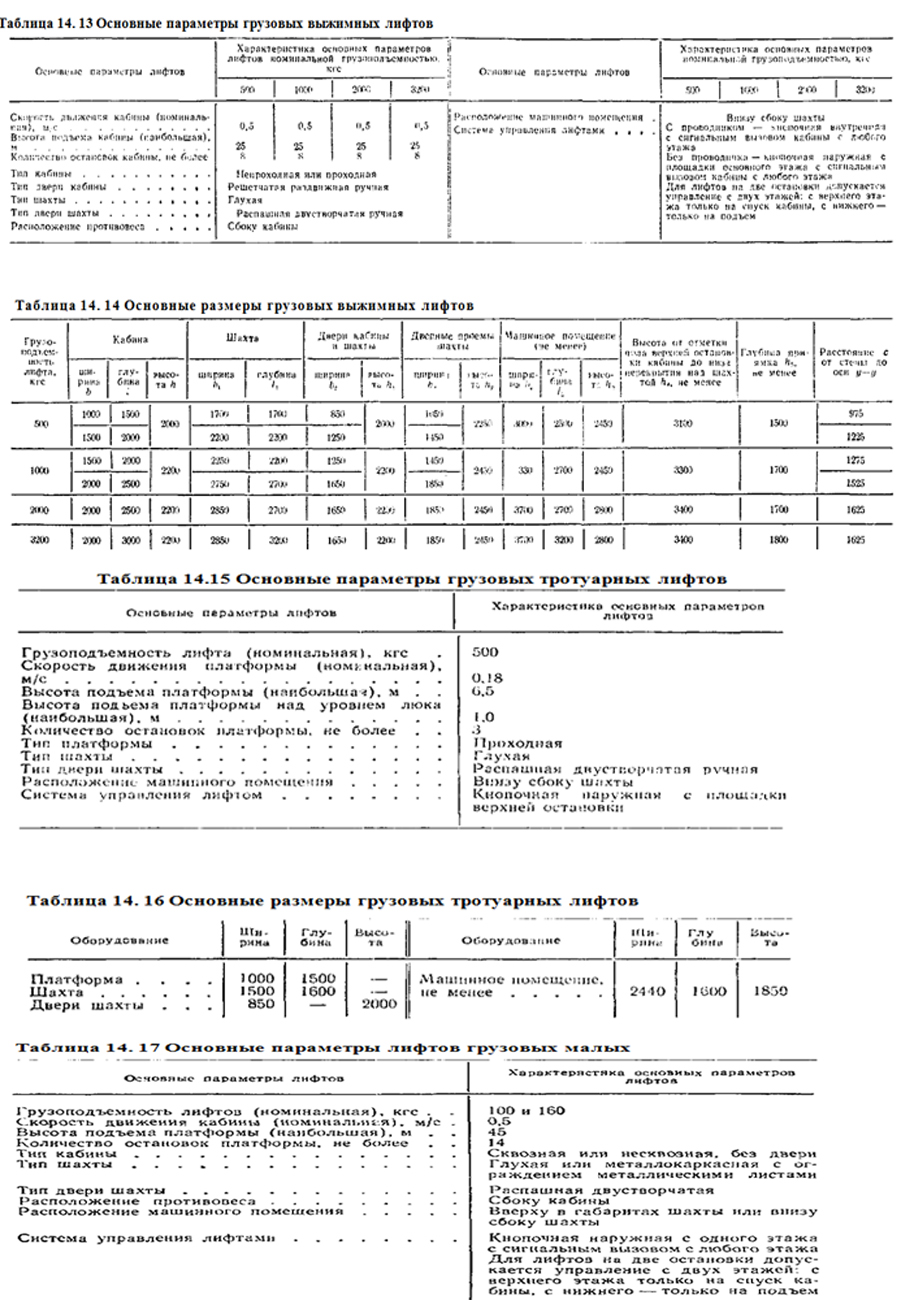

Основные параметры грузовых выжимных лифтов по ГОСТ 13415—67 приведены в табл. 14. 13, а основные размеры (в миллиметрах)— на рис. 14. 11 и в табл. 14. 14,
Основные параметры грузовых тротуарных лифтов по ГОСТ 13416—67 приведены в табл. 14. 15, а основные размеры (в миллиметрах)— на рис. 14. 12 и в табл. 14. 16.

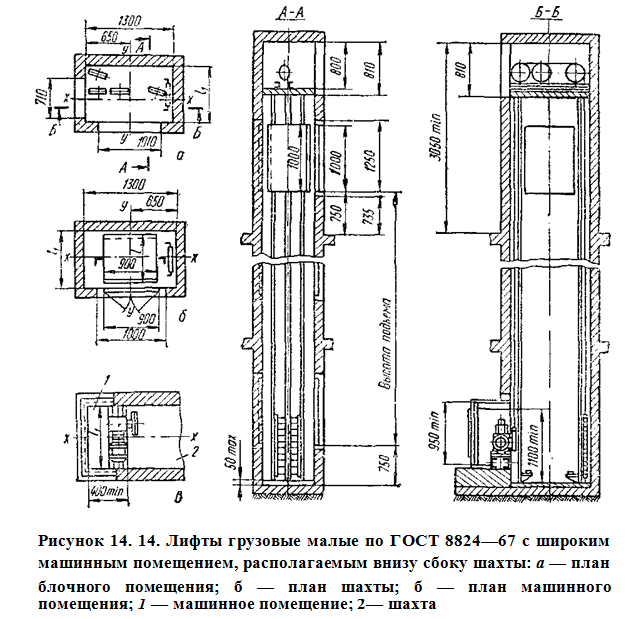

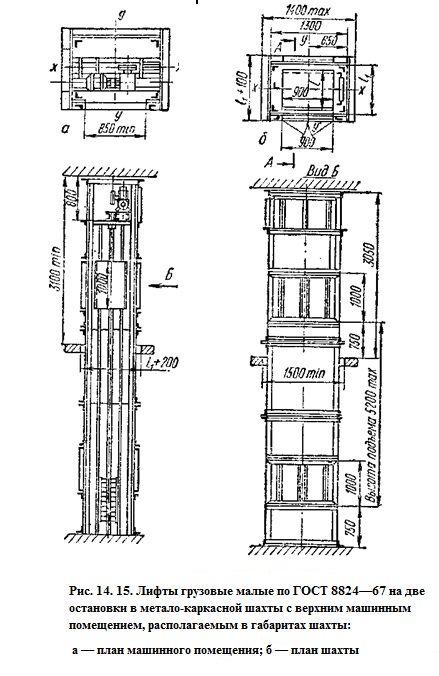

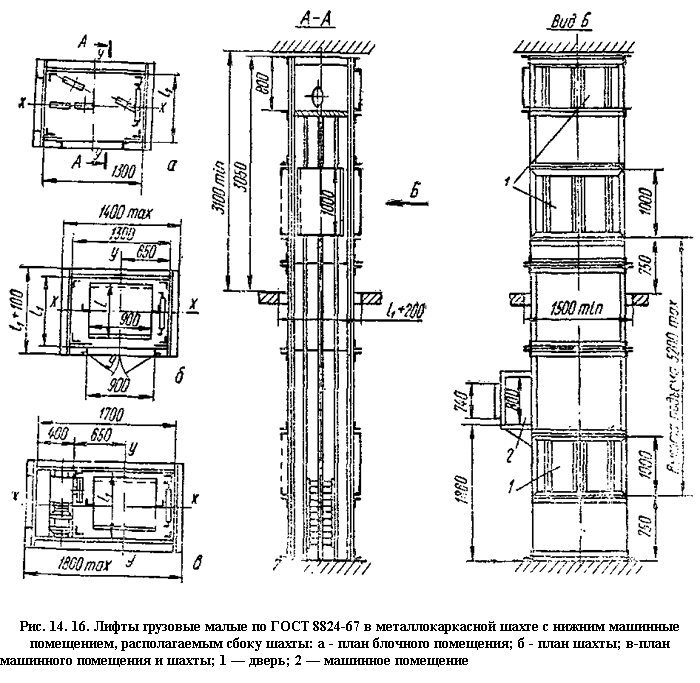

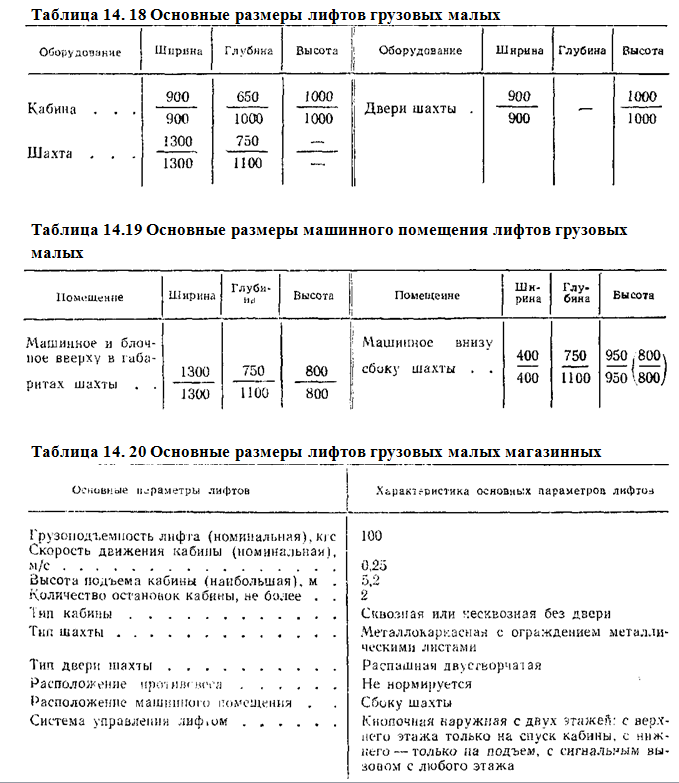

Основные параметры лифтов грузовых малых по ГОСТ 8824—67 приведены в табл. 14. 17, а основные размеры (в миллиметрах)— на рис. 14. 13—14. 16 и в табл. 14. 18 и 14. 19.

Основные параметры лифтов грузовых малых магазинных по ГОСТ 8825—67 приведены в табл. 14. 20, а основные размеры (в миллиметрах)—на рис. 14. 17 и в табл. 14. 21.

В зависимости от количества и расположения дверей шахты магазинные лифты изготавливаются в соответствии со схемой, показанной на рис. 14. 18.

лифты
Основные параметры лифтов
грузовые лифты
лифты грузовые малые

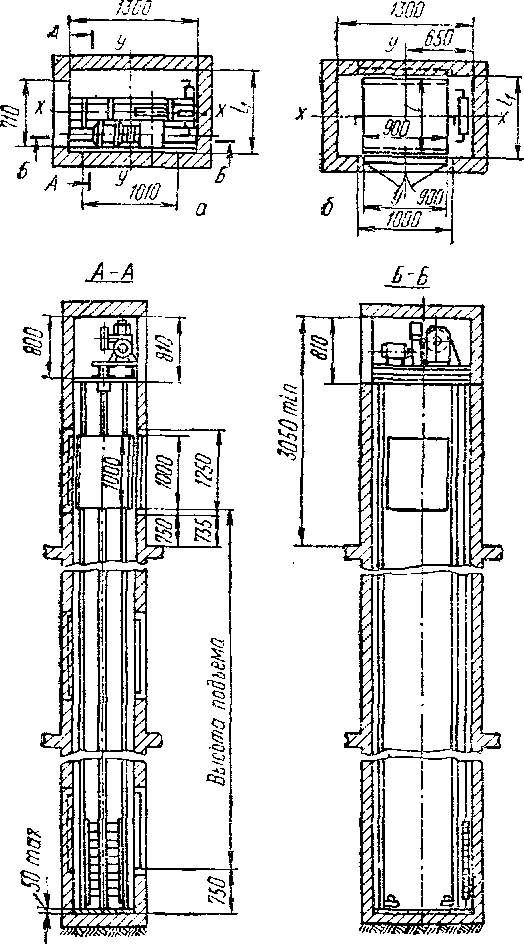

Рисунок 14. 13. Лифты грузовые малые по ГОСТ 8824—67 с верхним машинным помещением, расположенном в шахте:
а — план машинного помещения; б — план шахты

 лифты грузовые малые
лифты грузовые малые
 лифты грузовые малые
лифты грузовые малые
