6.8 Автоматические сигнализаторы опасного напряжения

Стреловые самоходные краны (за исключением железнодорожных) должны снабжаться прибором, включающим сигнал оповещения об опасном приближении стрелы крана к находящимся под напряжением проводам электрической сети или линии электропередачи (ст. 180 Правил по кранам). Разработаны две конструкции такого прибора: АСОН-1 и УСОМ-электростоп (изготовляются Киевским заводом «Электроприбор»).

Автоматический сигнализатор опасного напряжения (АСОН-1) серийно выпускается заводами приборостроительной промышленности. Прибор основан на улавливании электромагнитной энергии, излучаемой линией электропередачи любого напряжения, с помощью портативного антенного устройства, смонтированного на оголовке стрелы стрелового самоходного крана. Расстояние конца стрелы до ближайшего провода однфазной или многофазной линии электропередачи напряжением 220—380 В, на котором срабатывает сигнализация прибора, составляет не менее 1 м. Предусмотрена возможность предварительной установки прибора на другие расстояния срабатывания.

Сигналы опасности при приближении крана к ЛЭП подаются красной лампой, помещенной на блоке сигнализации в кабине крановщика. Имеются также наружные клеммы, управляемые релейной системой прибора, к которым могут быть подключены дополнительные сигнальные устройства (сирена) или устройство, отключающее механизмы.

АСОН-1 не имеет специальных органов для перестройки на другие значения напряжения ЛЭП. При напряжении более 220/380 В прибор срабатывает на большей дистанции, предупреждая персонал об опасности. Прибор снабжен автоматической системой проверки цельности всех узлов (включая антенну), гарантирующей обслуживающий персонал от случайных неисправностей. Непрерывно мигающая па блоке сигнальная зеленая лампочка, управляемая импульсами системы автоматической проверки цельности цепей прибора, указывает па исправность прибора в любой момент времени. Электрическая схема АСОН-1 выполнена на полупроводниковых приборах. Прибор питается от сети крана напряжением 12 В и может работать при температуре воздуха от —10 до 50° С.

Общий вид антенны прибора АСОН-1 показан на рис. 6. 24.

По чертежам, разработанным Куйбышевским филиалом института «Оргэнергострой», изготовляется опытная партия прибора «УСОМ-электростоп М» (устройство сигнализации и отключения механизмов крана). Прибор срабатывает при приближении к проводам ЛЭП на определенное расстояние в зависимости от напряжения В сети и состоит из приемной антенны, устанавливаемой на оголовке стрелы крана, усилительно-исполнительного блока и реле сигнализации, размещаемых в кабине управления краном

антенна прибора

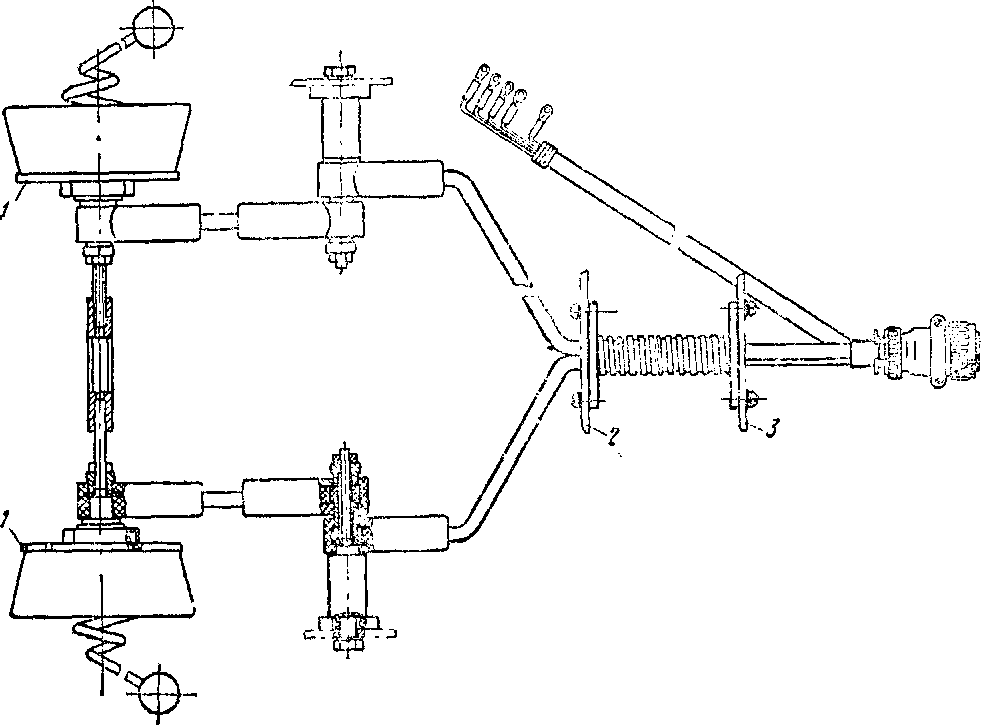

Рис 6.24. Общий вид антенны прибора АСОН-1:
1 — оголовок стрелы; 2 — основание стрелы; 3 — стенка кабины крана

Прибор пригоден для установки на краны с электрическим и механическим приводами.

Требование по оборудованию находящихся в эксплуатации стреловых самоходных кранов прибором, сигнализирующим о приближении стрелы крана к проводам ЛЭП, предъявляется в сроки, установленные Госгортехнадзором СССР (информационно-директивное письмо Госгортехнадзора СССР от 26 августа 1971 г.).
