6.2 Концевые выключатели ИЗ

Концевые выключатели применяются на кранах всех типов с электрическим приводом. Механизмы подъема груза и стрелы таких кранов должны быть оборудованы концевыми выключателями, которые предназначены для автоматического отключения электродвигателя при подходе крюка, грейфера или другого грузозахватного органа, а также стрелы к крайнему верхнему положению. На кранах с двумя и более механизмами подъема концевыми выключателями должны быть снабжены механизмы главного и вспомогательных подъемов. Концевыми выключателями производится также автоматическая остановка механизмов передвижения кранов и их грузовых тележек перед подходом кранов и тележек к упорам, находящимся в конце рельсового пути.

Для остановки механизмов передвижения башенных и козловых кранов и мостовых перегружателей концевые выключатели должны применяться независимо от скорости передвижения крана. На мостовых и консольно-передвижных кранах и грузовых тележках, применяемых на кранах, концевые выключатели механизмов передвижения необходимо устанавливать только в тех случаях, когда скорость передвижения крана (тележки) при подходе к упору превышает 32 м/мин. На портальных кранах концевые выключатели должны устанавливаться для автоматической остановки механизма передвижения крана в целях предупреждения полного разматывания токоподводящего кабеля с кабельного барабана, которым снабжаются такие краны.

Взаимно согласованные концевые выключатели должны применяться для предупреждения столкновения мостовых или консольно-передвижных кранов, работающих на одном подкрановом пути. Такие выключатели разрешается не устанавливать при работе на одном пути нескольких башенных, козловых и портальных кранов.

На кранах, управляемых с пола, обязательное применение концевых выключателей предусмотрено только для механизмов подъема. На механизмах передвижения таких кранов и их тележек концевые выключатели можно не устанавливать. Концевые выключатели должны применяться также при необходимости ограничения хода любого механизма крана с электрическим приводом, например выдвижения телескопической части, подъема кабины и т. п.

В соответствии с ГОСТ 13556—68* башенные строительные краны с бескольцевым токоприемником должны быть оборудованы ограничителем поворота.

На кранах можно применять рычажные концевые выключатели, срабатывающие при воздействии на его рычаг линейки или упора, и приводные, связанные с одним из вращающихся валов механизма. Последние применяются в тех случаях, когда установка рычажного концевого выключателя сопряжена с трудностями, а также когда необходимо ограничить не только верхнее, но и нижнее положение крюка.

Типы рычажных концевых выключателей типа КУ приведены на рис. 6. 1. На рис. 6. 2 изображена схема установки рычажного концевого выключателя механизма подъема типа КУ-503 на тележке мостового крана. При подходе крюковой подвески к наивысшему допустимому положению козырек подвески приподнимает груз, связанный канатиком с рычагом выключателя. Коленчатый рычаг под действием груза, укрепленного на втором его конце, поворачивается и выключает ток. Для правильного направления движения подвешенного на канатике груза на последнем имеется специальная скоба, охватывающая подвижные концы грузовых канатов.

В настоящее время вместо рычажных выключателей серии КУ-500 выпускаются выключатели серии КУ-700 (КУ-701, 703, 704 и 706), которые имеют меньшие габариты и массу.

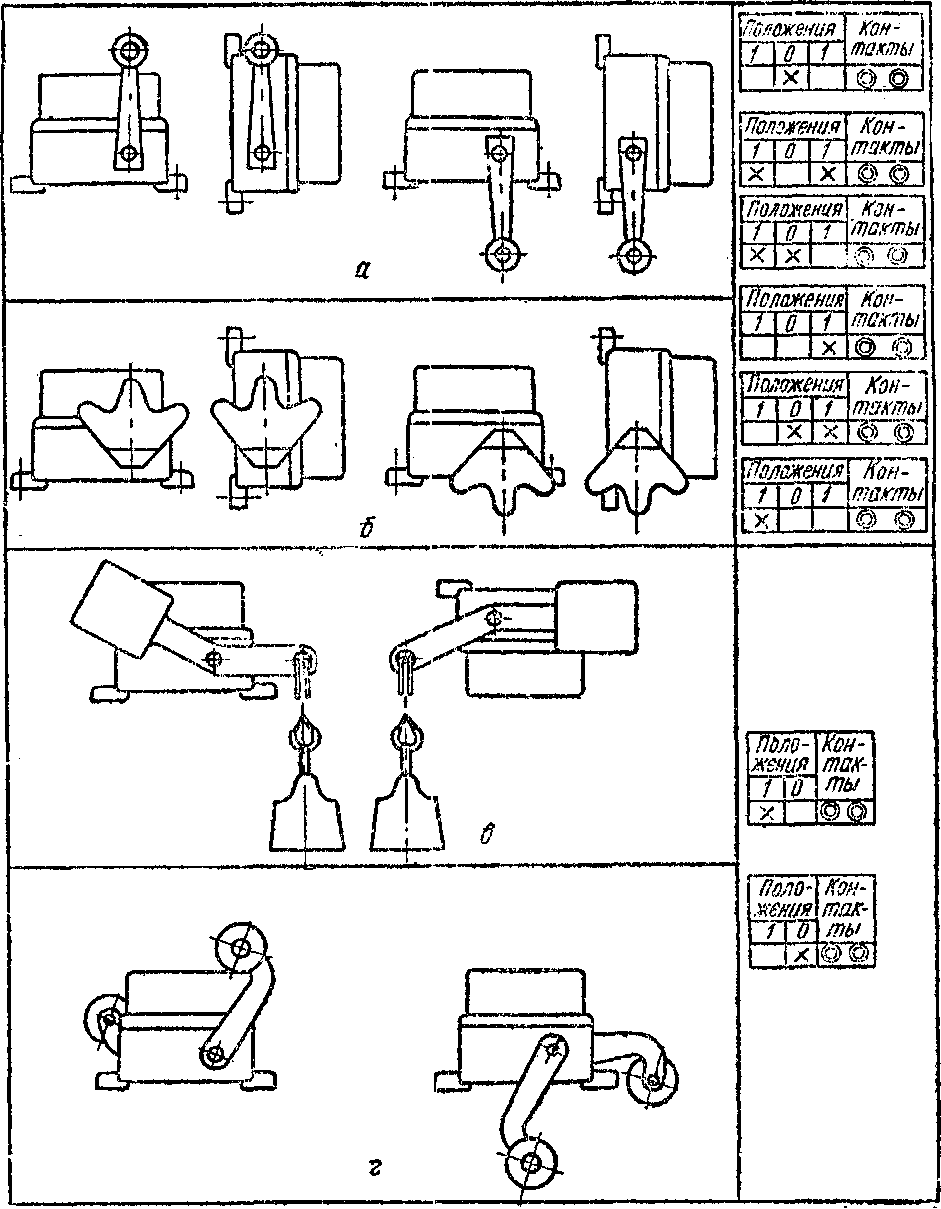

Рисунок 6.1. Установка рычагов и диаграммы замыканий выключателей серии К. У-500:. а — КУ-501; б — К. У-504; в — КУ-503; г — КУ 508

установка рычагов
