6.2.1 Концевые выключатели ИЗ

Для автоматической остановки крюковой подвески могут быть также применены редукторные концевые выключатели серии ВУ (ВУ-150 и ВУ-250), которые обеспечивают выключение механизма после определенного числа оборотов вала барабана.

На рис. 6. 3 приведена схема ограничителя высоты подъема, принятая на башенных кранах серии КБ. Ограничитель состоит из концевого выключателя 1 и груза 4 с двумя направляющими скобами 5, в которые заведены ветви грузового каната 6. Груз через серьгу 3 и канат 2 связан с рычагом концевого выключателя. В нормальном положении груза контакты выключателя замкнуты. Если крюковая подвеска упрется в груз и приподымет его, то освобожденный от груза рычаг конечного выключателя повернется под действием собственной пружины и разомкнет контакты цепи управления привода грузовой и стреловой лебедок.

Самым распространенным выключателем для ограничения механизмов передвижения являются рычажные выключатели типа КУ с самовозвратом в исходное положение. Выключатели, применяемые для ограничения хода крана, устанавливаются на самом кране и приводятся в действие отводной линейкой, укрепленной на крановом пути перед тупиковым упором. Концевые выключатели, ограничивающие
ход крановых тележек, монтируют на кране, а отводную двустороннюю линейку — на тележке. При небольших выбегах (путях торможения) механизма передвижения используются концевые выключатели типа КУ-501 (см. рис. 6. 1), рычаг которых выводится из нулевого положения линейкой.

Рисунок 6.2 Cxeмa установки концевого выключателя типа КУ-503 на механизме подъема мостового крана

 схема установки

Для ограничения хода механизмов передвижения с большим выбегом можно применять выключатели с двумя фиксированными положениями (см. рис. 6. 1, б и г). Поворот рычага выключателей типа КУ-504 и КУ-506 происходит после воздействия на упор. Первые из них применяются на башенных кранах серии КБ для автоматической остановки крана в конце пути. Упор, воздействующий на выключатель, представляет собой металлический стержень, расположенный поперек пути.

6.2.1 Требования к установке концевых выключателей

Концевой выключатель механизма подъема должен быть установлен таким образом, чтобы после автоматической остановки блочной обоймы, грейфера или другого грузозахватного органа зазор между ними и упором был не менее 200 мм. У электроталей этот зазор может быть уменьшен до 50 мм (ст. 162 Правил по кранам).

При срабатывании концевых выключателей механизмов передвижения расстояние от буферов кранов или тележек до упора должно быть не менее половины пути торможения, а для кранов, работающих на наземных подкрановых путях (башенные, козловые), — не менее полного пути торможения. Путь торможения принимается по данным завода-изготовителя, указанным в паспорте крана В случае отсутствия таких данных путь торможения может быть определен по табл. 4. 1.

Отключающие линейки для воздействия на концевые выключатели портальных кранов можно не устанавливать. Это обусловлено спецификой работы таких кранов в морских портах и наличием концевого установка ограничителя

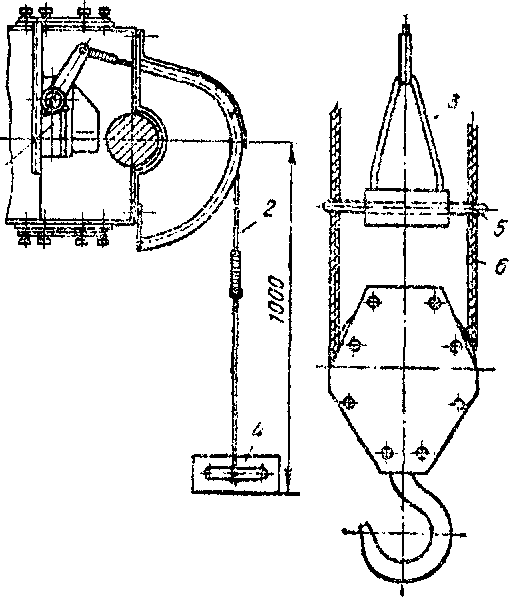

Рисунок 6.3 Установка ограничителя высоты подъема крюковой подвески башенного крана.

выключателя, контролирующего разматывание кабеля с кабельного барабана.

Взаимное отключение механизмов передвижения мостовых кранов, приблизившихся друг к другу, должно производиться на расстоянии не менее 0, 5 м. Это же
требование соблюдается при работе, двух передвижных консольных кранов на одном пути.

Концевые выключатели должны включаться в электрическую схему крана так, чтобы обеспечивалась возможность движения механизма в обратном направлении (см. рис. 7. 16). Дальнейшее движение в том же направлении допускается только для механизма передвижения мостового крана в целях подхода к посадочной площадке или тупиковому упору с наименьшей скоростью, допускаемой электрической схемой управления краном.

При срабатывании взаимных концевых выключателей движение кранов должно осуществляться только в обратную сторону, для чего в схемах магнитных контроллеров серии П и ДП при монтаже кранов вносятся изменения в зависимости от количества кранов на одном пути.

Если у грейферного крана привод лебедок поддерживающих и замыкающих канатов грейфера осуществляется от отдельных электродвигателей, концевой выключатель должен отключить оба двигателя одновременно при достижении трейдером крайнего верхнего положения.

Концевые выключатели могут размыкать цепь главного или вспомогательного тока. В последнем случае предусматривается включение контактов в цепь контактора направления (реверсивного), либо в общую цепь защиты крана. Концевые выключатели, размыкающие цепь главного тока (цепь питания двигателей), в отечественном краностроении не применяются. Контакты концевых выключателей должны работать на разрыв электрической цели.

Неисправность или отсутствие концевого выключателя на механизме подъема может вызвать подтягивание блочной обоймы до упора, сильное натяжение и обрыв канатов. При этом упавшими блочной обоймой, крюком и канатами может быть нанесена тяжелая травма находящимся внизу людям.

На кранах, оборудованных двумя механизмами подъема, неисправность концевых выключателей особо опасна: при одновременном включении одного из этих механизмов на подъем, а другого на спуск следить за положением крюков трудно и крановщик может упустить момент подхода крюка к крайнему верхнему положению.

В мостовых кранах наблюдались трещины в металлоконструкциях и в элементах подвески кабины в результате сильных ударов кранов о тупики. При работ с неисправными выключателями таких кранов отмечались также случаи падения машинистов и других лиц, обслуживающих краны, с галерей мостовых электрических кранов в результате неожиданного толчка, вызванного наездом соседнего крана.

Поэтому при неисправностях или отсутствии концевых выключателей любых механизмов краны не должны допускаться к работе).

При больших скоростях хода моста (свыше 80 м/мин) рычажные концевые выключатели не могут служить надежной защитой от наездов кранов на тупиковые упоры или соседние краны. Для таких кранов имеются разработанные конструкции автоматических фотоэлектрических остановов.

6.2.2. Блокировка люка и блокировка дверки кабины.

Краны мостового типа должны быть оборудованы устройством для автоматического снятия напряжения с крана при выходе на его галерею. У кранов, работающих в помещении, троллейные провода напряжением не более 36 В при этом могут не отключаться.

У мостовых кранов, выход на которые предусмотрен через галерею моста, блокировкой должна быть оборудована дверь входа на галерею (ст. 166 Правил по кранам).

Устройство блокировки необходимо предусматривать независимо от системы токо-подвода к двигателям грузовой тележки (троллейными проводами или гибким кабелем).

Дверь для входа в кабину управления грузоподъемной машины с посадочной площадки должна быть снабжена электрической блокировкой, не позволяющей начать передвижение при открытой двери.

В том случае, когда кабина имеет дополнительный балкой, через который осуществляется вход в кабину, то дверкой, снабженной блокировкой, должен быть оборудован балкон. У магнитных кранов допускается снятие напряжения с грузового электромагнита контактами блокировки люка. При срабатывании концевых выключателей и других устройств безопасности напряжение с грузового магнита сниматься не должно.
