2.3. Башенные краны

Башенные краны имеют вертикально расположенную башню, выполненную в виде решетчатой конструкции (из уголков или цельнотянутых труб) или трубчатой мачты. В верхней части башни укрепляется подъемная или балочная стрела.

кран башенный

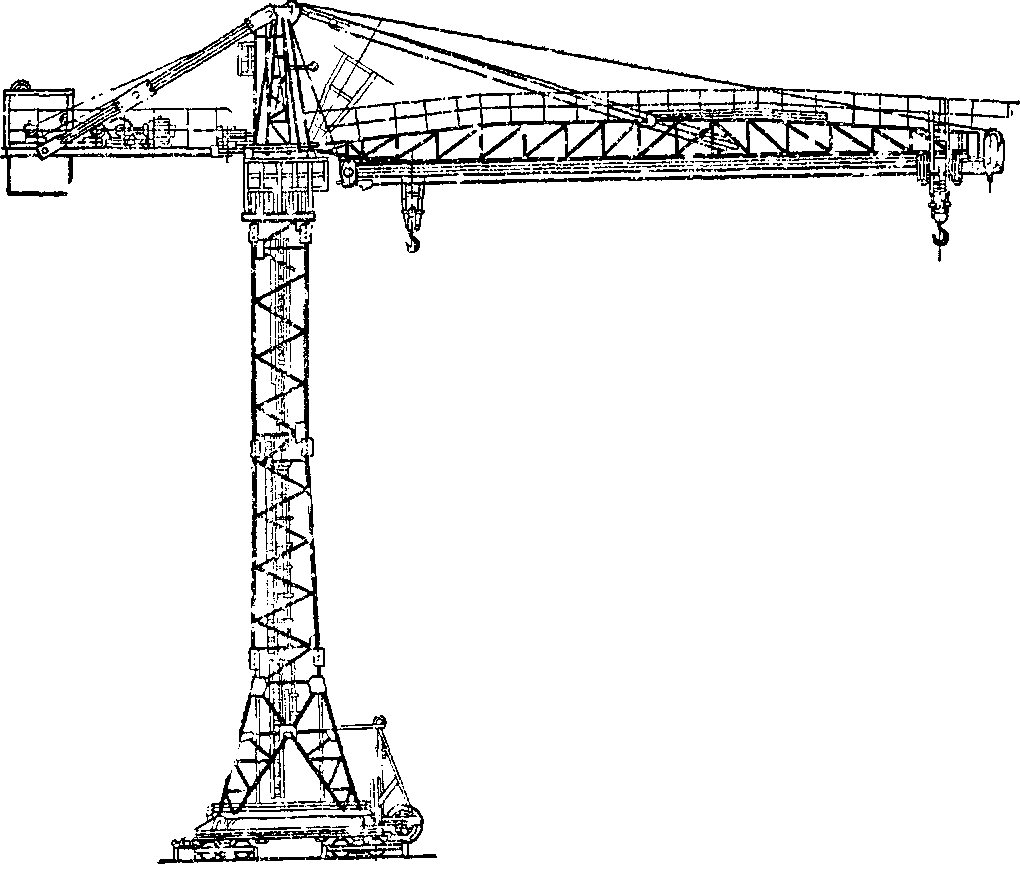

Рисунок 2.7. Кран башенный БКСМ 5-5А

На рис. 2.7 приведена одна из наиболее распространенных конструкций башенного крана серии БКСМ — кран модели БКСМ-5-5А (само монтирующийся башенный кран грузоподъемностью 5 тс для строительства зданий высотой до пяти этажей). Этот кран имеет башню решетчатой конструкции, оканчивающуюся конусообразной головкой. На нее через цапфу опирается поворотная часть крана (поворотная головка с укрепленными на ней противовесом, стрелой и кабиной). Стрела крана поддерживается полиспастом, по нижней части ее передвигается грузовая каретка. При работе с поднятой стрелой каретка неподвижно закрепляется на ее конце.

Различают башенные краны самоходные, передвигающиеся по рельсовому или безрельсовому пути, и стационарные, установленные на фундаменте. Наибольшее применение башенные краны имеют на строительстве. Они используются также для обслуживания технологических процессов, например, на заводах по производству железобетонных изделий и погрузочно-разгрузочных работ на складах.

Применяемые в строительстве башенные краны могут быть классифицированы на краны для жилищного и гражданского строительства и краны для промышленного и гидротехнического строительства.
Классификация башенных кранов по типам дана в табл. 2. 1.

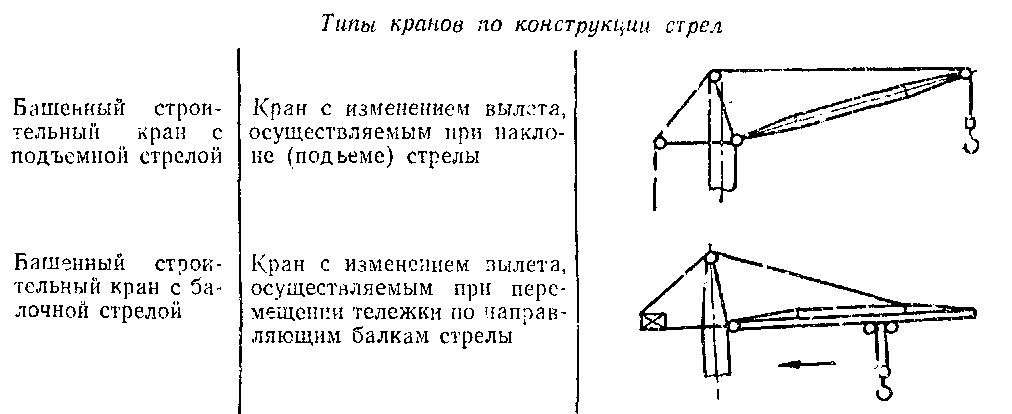

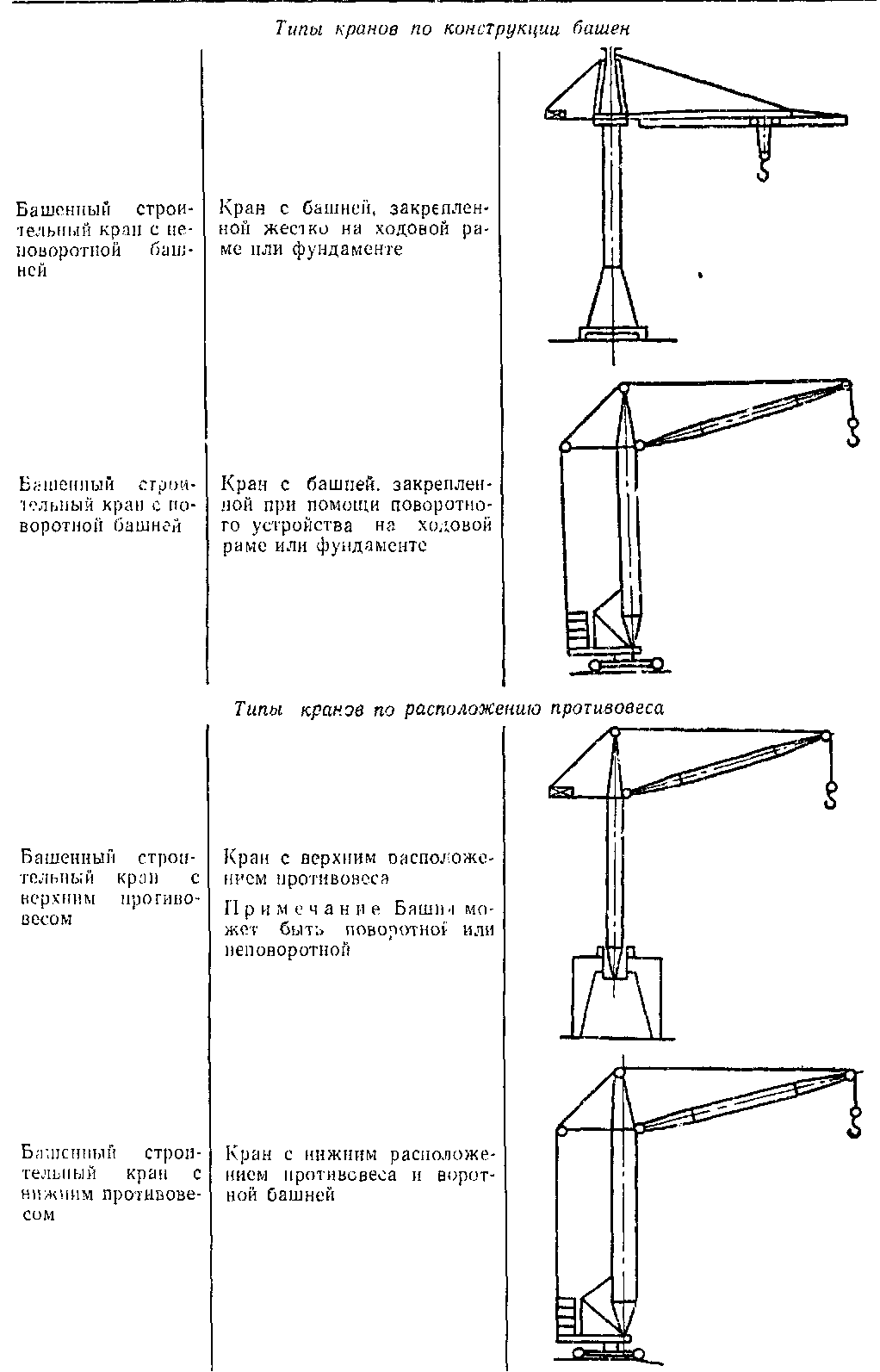

Таблица 2.1 Классификация башенных кранов

типы башенных кранов
типы башенных кранов
типы башенных кранов
типы башенных кранов

По конструкции башенные краны различают:
1. краны с башней, вращающейся вокруг своей вертикальной оси вместе с закрепленной на ней стрелой и противовесом. Последний имеет верхнее или нижнее расположение. К этому типу относятся краны современных моделей серии КБ, а также краны серии БТК с трубчатой башней, серии МСК с решетчатой башней и др.;
2. краны с не вращающейся башней. Стрела и противовес у этих кранов крепятся к специальному шатру, вращающемуся вокруг головной части неподвижной башни. Краны такого типа ранее имели наибольшее распространение, к ним относятся краны сгони БКСМ (от БКСМ-1 до БКСМ-14), БК, УБК и др.
