4.8 Крановый путь

Различают надземный рельсовый крановый путь, применяемый для установки мостовых и передвижных консольных кранов, и наземный рельсовый крановый путь, применяемый для установки башенных, портальных, козловых кранов и мостовых перегружателей. Путь железнодорожного крана также относится к категории наземного пути. Надземный крановый путь может быть выполнен опорным (для опорных мостовых кранов) и подвесным (для подвесных одно-, двух- и многоопорных мостовых кранов). Подвесной путь применяется также для электрических передвижных талей и электрических тележек.

Устройство кранового пути, кроме пути железнодорожного и башенного строительного крана с давлением на ходовое колесо до 28 тс, должно производиться по проекту, составленному проектной организацией. В проекте наземного рельсового кранового пути должны содержаться сведения о типе рельсов; типе, сечении и длине шпал; расстоянии между шпалами; способе крепления рельсов между собой и к шпалам; наличии прокладок между рельсами и шпалами; конструкции прокладок и способе установки; величине зазора между рельсами; материале и размере балластного слоя, допустимом минимальном радиусе кривой на криволинейных участках пути; предельно допустимой величине общего продольного уклона; упругой просадке под колесами и допусках па ширину колеи и разность уровня головок рельсов; конструкции тупиковых упоров и устройстве заземления рельсового пути.
Для козлового, портального и башенного кранов (кроме башенного строительного с давлением на ходовое колесо до 28 тс) эти же сведения должны быть указаны заводом-изготовителем в паспорте крана или па приложенном к паспорту эскизе. При составлении проекта, монтаже и содержании путей должны учитываться данные табл. 4.8 и табл. 4.9.

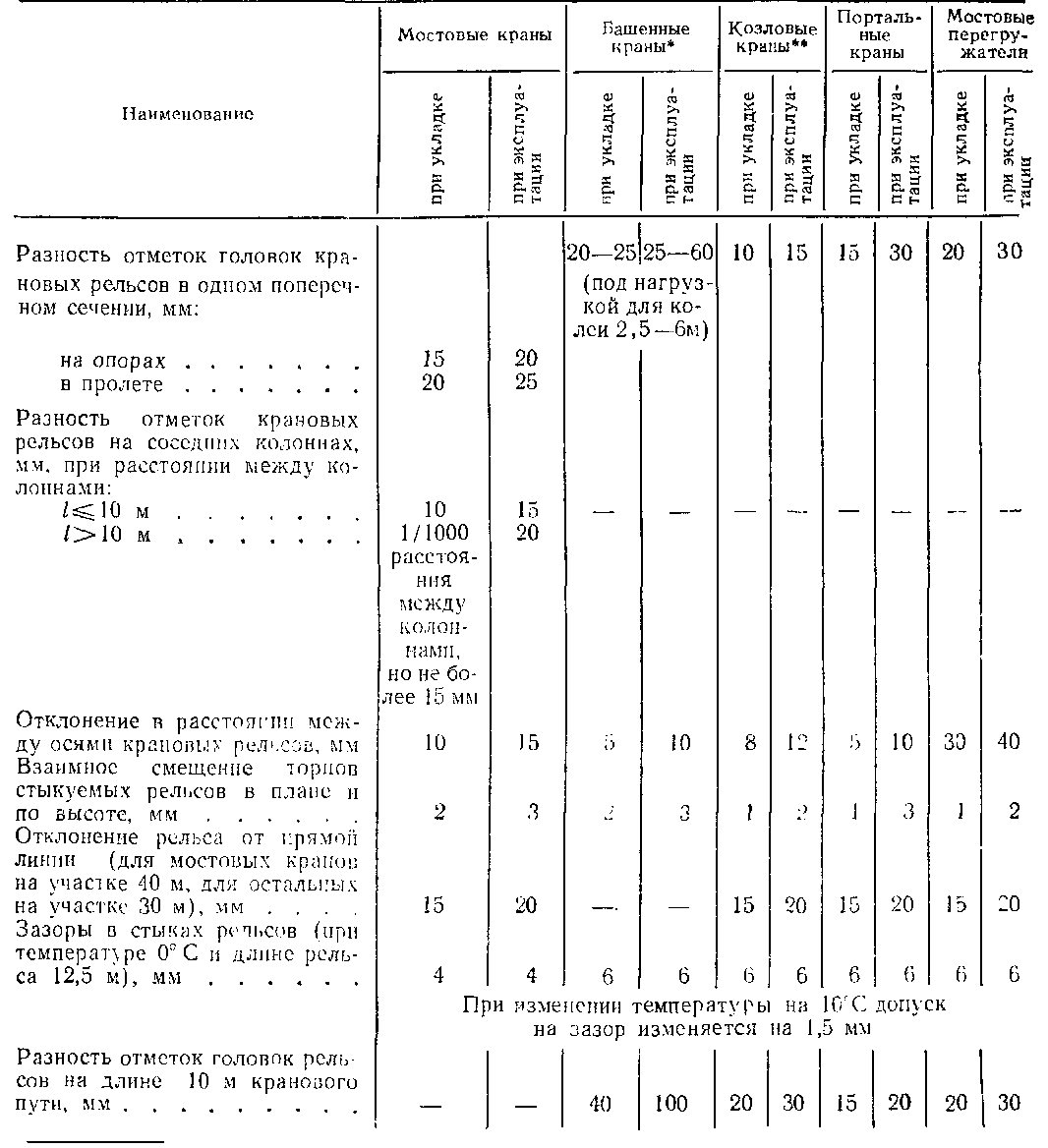

Таблица 4.8 Допуски на укладку рельсов крановых путей и максимально допустимые отклонения при эксплуатации

допуски на укладку рельсов

Рельсовый путь башенного строительного крапа с давлением на ходовое колесо до 28 тс (включительно) выполняется и содержится в соответствии с Инструкцией

Таблица 4.9
Допустимые максимальные отклонения размеров путей при монтаже и эксплуатации

допуски

по устройству, эксплуатации и перебазированию подкрановых путей для строительных башенных кранов СН 78—73 Госстроя СССР. Для башенных кранов с давлением на ходовое колесо свыше 28 тс крановые пути изготовляются по указаниям, изложенным в паспорте крана, и инструкции по его монтажу и эксплуатации. В особых случаях при специфических условиях эксплуатации для кранов с давлением на колесо до 28 тс подкрановые пути сооружаются по специальным проектам.

Укладка путей производится из сборных инвентарных секций (на железобетонных балках, из дерево-металлических секций, из секций на деревянных полушпалах или из отдельных элементов). Площадка земляного полотна кранового пути планируется в поперечном направлении с уклоном i от 0, 008 до 0, 01 в сторону водостока, как показано на рис. 4.23. Водосток может не устраиваться в песчаных грунтах и в районах с засушливым климатом.

профиль земляного полотна

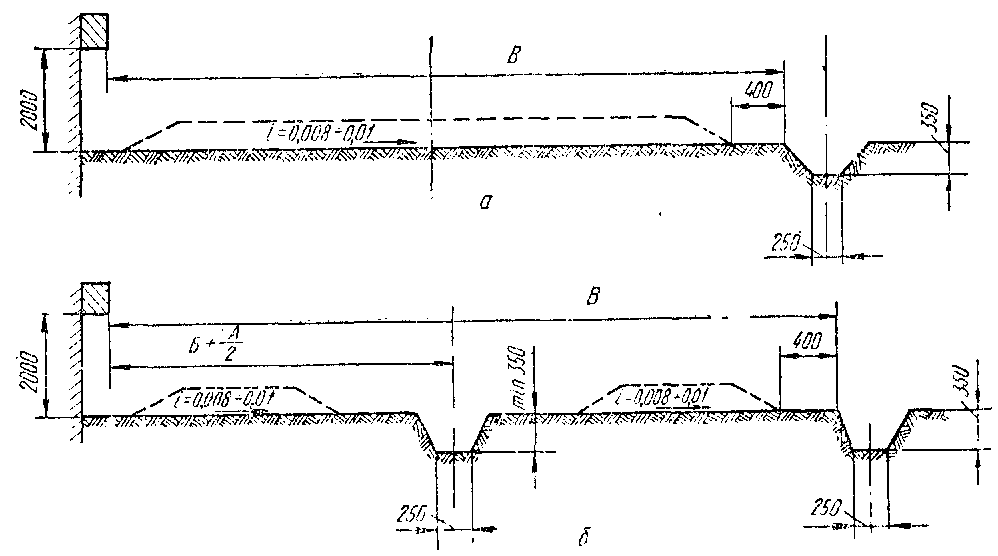

Рис. 4.23. Профиль земляного полотна подкранового пути
а — для кранов с колеи размером 5000 мм

К специфическим условиям относится эксплуатация строительных башенных кранов па конструкциях зданий и сооружений; в местностях, имеющих карстовые явления; на косогорах с поперечным уклоном более 1: 10; на криволинейных участках пути; в условиях Крайнего Севера при устройстве путей на снежном основании.

Крановый путь наземных крапов на опорных элементах (шпалах, железобетонных балках и т. п. ) состоит из верхнего и нижнего строений.

В состав верхнего строения входят рельсы, накладки, соединяющие рельсы между собой, шпалы или другие опорные элементы. элементы крепления рельсов к шпалам и балластный слой.
Нижнее строение кранового пути состоит из земляного полотна (постели) и устройства для отвода воды. В качестве балластного материала для кранового пути башенных строительных кранов используется песок (по ГОСТ 8736—67), гранулированный металлургический шлак, доменный шлак, щебень и гравий естественный (карьерный) или сортированный (обогащенный). Гранулометрический состав балластного материала должен отвечать определенным требованиям.

Размер колеи крана А минимальное расстояние от выступающих частей здания до оси ближайшего рельса Б и ширину земляного полотна В принимают по табл. 4. 10 Общий продольный уклон земляного полотна и водостока должен быть в пределах от 0, 002 до 0. 005.

В дренирующих и скальных грунтах земляное полотно выполняется горизонтальным.

Профиль и размеры земляного полотна на криволинейных участках пути должны соответствовать нормам, установленным для прямолинейных его участков. Поперечный профиль водоотвода должен соответствовать указанному на рис. 4. 23 с откосами для песчаных грунтов n = 1; 1, 5 (для других грунтов n = 1: 1). Допускается засыпка водостока дренирующим материалом (щебень, гравий, крупный песок). Разрешается земляное полотно устраивать из насыпного грунта при укладке его слоями 200—300 мм с обязательным последующим уплотнением.

При устройстве земляного полотна па основном и насыпном грунте насыпной грунт должен быть однороден с основным; откос в месте примыкания к основному грунту 1: 1, 5. Плотность грунта земляного полотна должна отвечать инструкции СН 78—73.

подкрановые пути

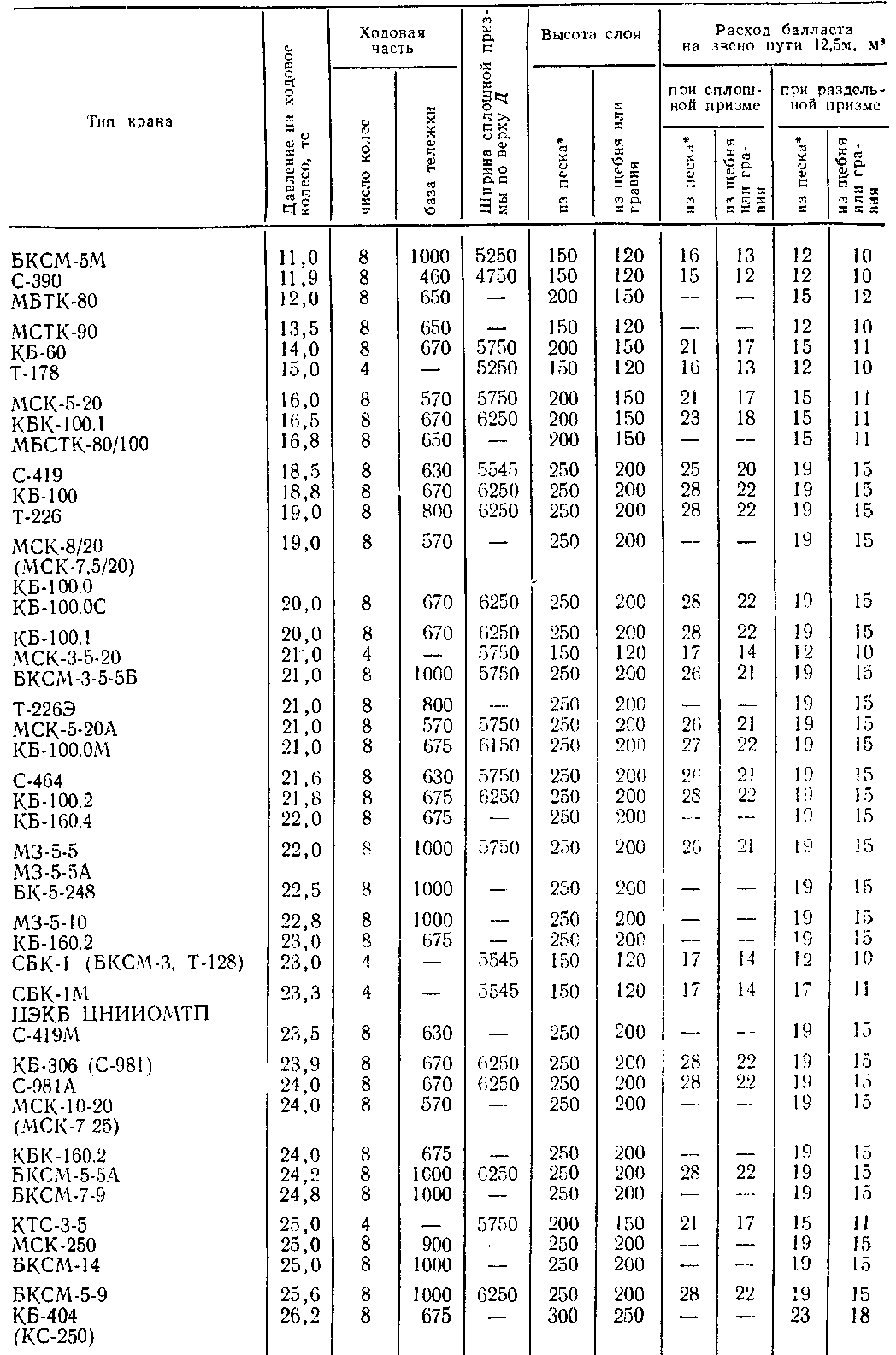

Таблица 4.11 Размеры балластной призмы и нормы расхода балластных материалов на устройство звена пути на деревянных и дерево-металлических полушпалах, мм

полушпалы
