4.5 Настилы и ограждения площадок

Настил галерей, ремонтных и посадочных площадок должен выполняться из стальных, рифленых, дырчатых и т. п. листов, исключающих возможность скольжения ног. Настилы из прутков не применяются вследствие их высокой стоимости и трудности перемещения по такому настилу. При устройстве посадочных площадок и площадок для прохода вдоль подкрановых путей на открытых эстакадах прутковый настил имеет преимущество, так как на нем не скапливается снег. При применении для настилов листов с отверстиями или решеток один из размеров отверстии не должен превышать 20 мм. Настилы могут быть выполнены из досок достаточной прочности, если применение для этих целей дерева допустимо по противопожарным нормам.

Если выход на галерею или ремонтную площадку предусматривается через люк в настиле, размеры его должны приниматься не менее 500X500 мм. Люк должен оборудоваться легко и удобно открывающейся крышкой. При выполнении крышки на шарнирах угол между крышкой в открытом положении и настилом не должен быть более 75°, т. е при открывании люка крышка должна описать дугу не менее 105°. Если крышка при открытом люке будет оставлена под углом 90° или близким к нему, то она при сотрясении может упасть и

ремонтая площадка

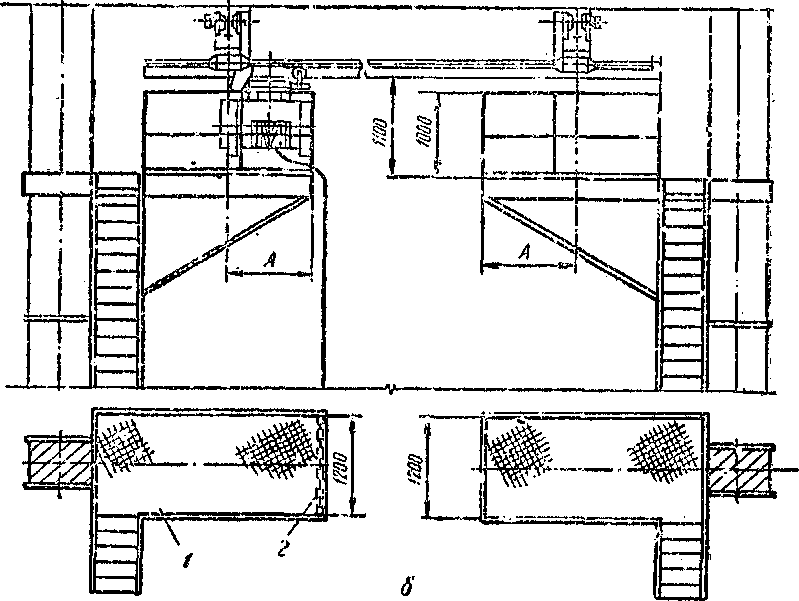

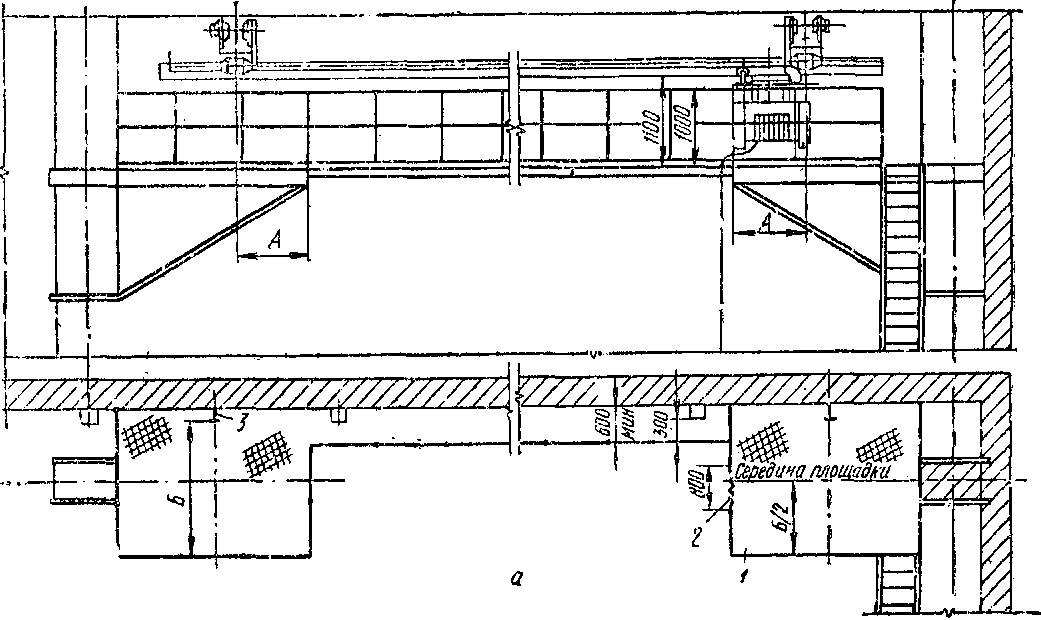

Рис. 4. 21. Ремонтная площадка дли подвесных электрических однобалочных кранов грузоподъемностью 1—5 тс пролетом от 6 до 15 м 11—3 — см. рис, 4. 18):

а — в конце пролета
Примечания; 1. Вес электротали проставляется в строительном задании на площадку. 2. При ремонте электростали грузоподъемностью 3, 2 и 5 тс обойма с крюком затаскивается на площадку или опускается на пол 5 — в середине пролета

ремонтая площадка

Примечания: 1. При установке данных площадок гибкий шланг для подачи тока к электротали должен быть заменен троллеями. 2. Вес электротали проставляется 8 строи¬тельном задании на площадку. 3. При ремонте тали грузоподъемностью 3, 2 и 5 тс обойма с крюком затаскивается на площадку или опускается на пол

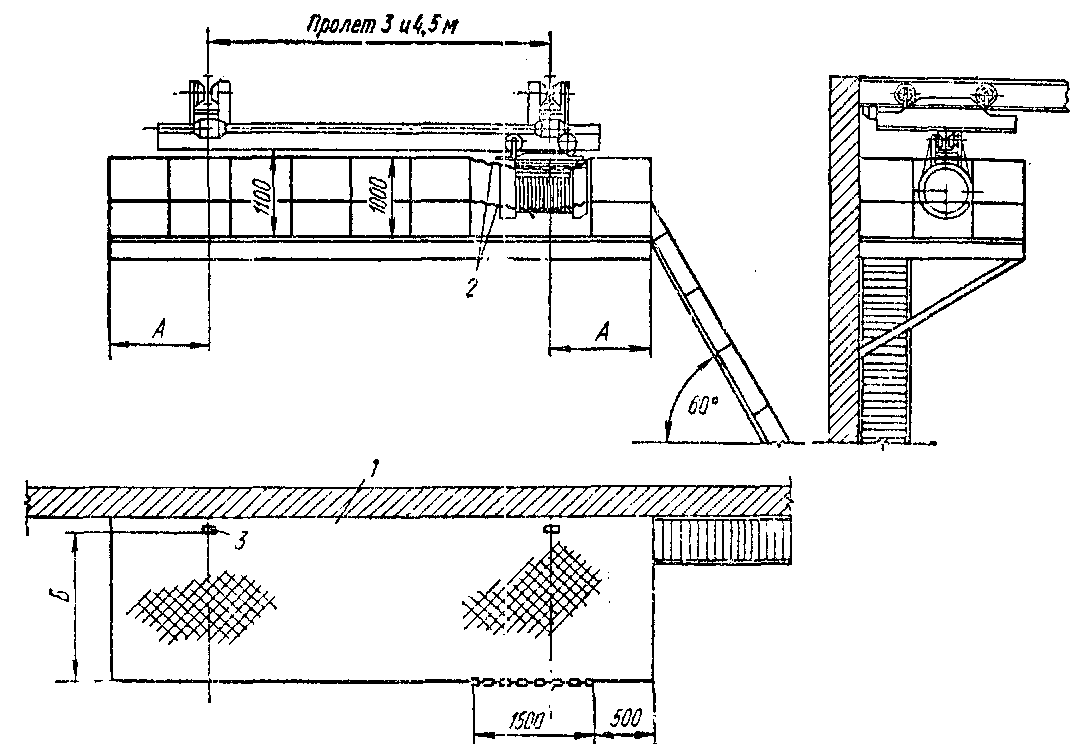

Рис. 4. 22. Ремонтная площадка в конце пролета для подвесных электрических однобалочных кранов

Рисунок 4. 22. Ремонтная площадка в конце пролета для подвесных электрических однобалочных кранов грузоподъемностью 1—5 тс пролетом 1 3—4, 5 м (1—3 — см. рис. 4. 18):
Примечания: 1. Вес электротали проставляется в строительном задании на площадку. 2. При ремонте электротали грузоподъемностью 3, 2 и 5 тс обойма с крюком затаскивается на площадку или опускается на пол травмировать человека, находящегося на лестнице вблизи люка.

Устраивать вход на проходную галерею или ремонтную площадку через люк в настиле не рекомендуется.

Для ограждения галереи, ходовых, посадочных, ремонтных и других площадок применяются перила высотой в 1 м. У ограждения площадок и галерей, расположенных на самом кране, делается сплошная подшивка по низу на высоту 100 мм для предупреждения падения на пол цеха инструмента и деталей, применяемых при ремонте. У ограждения галерей и площадок, расположенных вне крана, сплошная подшивка по низу необходима только на галереях и площадках, предназначенных для обслуживания кранов, т.е. там, где может быть оставлен инструмент. В случае расположения проходных галерей вдоль подкрановых путей с установкой перил ограждения непосредственно на тормозные конструкции, представляющие собой сплошной стальной лист, закрывающий пространство между перилами и подкрановым рельсом, надобность в сплошной подшивке по низу отпадает, так как роль этого ограждения выполняется рельсом.

Посадочные площадки, выполненные по первому варианту (рис. 4.11), в месте посадки в кабину ограждаются цепочкой или откидным поручнем. Посадочные площадки, выполненные по второму варианту (рис. 4. 12), со стороны подхода кабины не ограждаются на расстоянии, равном ширине кабины плюс 400 мм на каждую сторону.

Краны мостового типа ограждаются перилами со сплошной подшивкой по низу с четырех сторон (по периметру). Со стороны тележки ограждение не применяется.

Грузовая тележка кранов мостового типа ограждается перилами со сплошной подшивкой по низу с торцовых сторон. С продольной стороны тележки ограждение устанавливается в случае отсутствия галереи, что может иметь место при токоподводе к тележке гибким кабелем. Для ограждения концевых балок и тележки могут применяться перила высотой менее 1 м, если габариты здания не позволяют выполнить их нормальной высоты.
