Счетчик Гейгера-Мюллера
Л. — Нередко делают еще лучше — измерения поручают проводить управляемым по радио роботам. При измерении менее интенсивных излучений применяют счетчики Гейгера-Мюллера, в которых ионизирующие свойства используются иначе, чем в ионизационной камере.
Н. — Что это за инструмент?
Л. — Он чрезвычайно прост и представляет собой запаянную колбу, заполненную газом с низким давлением. В колбе находится металлическая трубочка, в которой проходит изолированный от нее провод (рис. 31). Если создать некоторую разность потенциалов между проводом и трубочкой, то получим…
Н. —… ионизационную камеру.
Л. — Действительно сходство большое, и наш счетчик можно было бы использовать как ионизационную камеру. Но приложенная разность потенциалов относительно велика — она близка к той, которая требуется для начала электрического разряда газа в колбе. Если ядерная частица пройдет через газ, она может вызвать электрический разряд.
Н. — Точно так же, как и в ионизационной камере.
Л. — Нет, и по двум причинам. Во-первых, разность потенциалов между двумя электродами достаточно высока, чтобы под воздействием местной ионизации, вызванной ядерной частицей, лавинообразно ионизировался весь газ в колбе и возник электрический разряд. Во-вторых, мы не ставим задачу измерять возникающий электрический ток, а стараемся лишь установить, сколько раз в секунду произошло это явление.
Н. — Так значит нам нужно сосчитать импульсы, а их может быть очень много. Это не очень практично. Но ты мне сказал, что ионизация становится общей под воздействием напряжения трубка — провод, а как же она тогда гаснет?
Л. — Полезное замечание. Действительно, если не предпринять специальных мер, она не погаснет. Для этой цели можно использовать электронную схему, называемую схемой гашения, которая после импульса ионизации значительно снижает напряжение на выводах счетчика и тем самым вызывает деионизацию. Но наилучшее решение заключается во введении в находящийся в колбе газ небольшого количества паров спирта или брома; тяжелые молекулы примеси своей инерцией вызовут деионизацию газа в счетчике сразу же после его ионизации, получится самогасящийся счетчик. Посмотри, я принес с собой такой счетчик. Я подаю на него питание, а к выводам резистора, по которому протекает ток центрального проводника, подключен вход усилителя. Громкоговоритель на выходе усилителя позволит нам услышать импульсы. Я подношу к нашему счетчику кусочек уранита (руды, содержащей радий и уран); слышишь, как часто следуют один за другим щелчки?

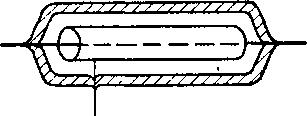

Рис. 31. Счетчик Гейгера- Мюллера. Трубочка с натянутой по ее оси проволокой помещена в колбу, заполненную газом с низким давлением. Ионизация, вызываемая каждой ядерной частицей, приводит к электрическому пробою в газе колбы.
Н. — Да, но звук производит странное впечатление, это не музыкальная нота. Несомненно причина в том, что звук порождается импульсами, а не синусоидами.
