Двухфазный двигатель

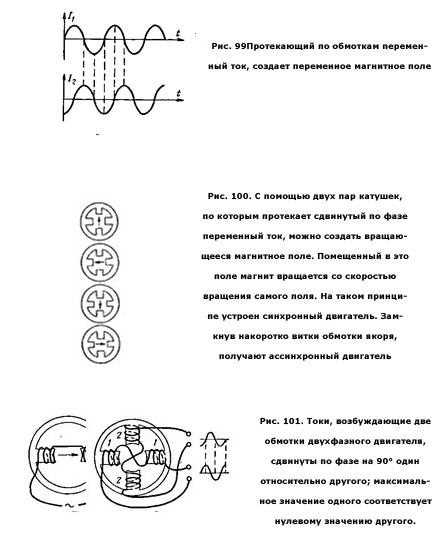

Л. — Незнайкин, где твоя серьезность? Если он не так хорошо работает на переменном токе, то причина заключается просто в том, что переменный ток часто сам себя подавляет, а при небольшой величине он сообщает двигателю малый крутящий момент. Кроме того, наш двигатель обладает некоторой самоиндукцией, препятствующей прохождению переменного тока по обмоткам. А теперь мы рассмотрим принципиально иной двигатель, рассчитанный для работы только от переменного тока и успешно применяющийся в самых различных условиях, я имею в виду двухфазный двигатель. Посмотри на рис. 99. Я взял электромагнит, аналогичный обычному статору классического двигателя, и пустил в его обмотку переменный ток. Какое магнитное поле образуется между полюсными сердечниками?
асинхронный двигатель.
Н. —Сначала скажи, правильно ли я понял, что полюсными сердечниками ты называешь выступы, на которые надета обмотка?
Л. — Совершенно верно, они снабжены полюсными башмаками, почти вплотную подходящими к якорю, но вернемся к моему вопросу.
Н. — Я полагаю, что магнитное поле пойдет от одного полюсного сердечника к другому. Сначала по мере повышения тока оно будет увеличиваться, потом снизится до нуля, после чего опять начнет увеличиваться в обратном направлении…
Л. — Совершенно верно, а теперь мы введем вторую обмотку и усложним картину. Как ты видишь на рис. 100, это вторая обмотка стремится создать магнитное поле, направленное перпендикулярно первому. Я посылаю во вторую обмотку переменный ток такой же частоты, что и в первую, но запаздывающий относительно него на четверть периода (сдвиг по фазе на 90°).
Н. — Начало не предвещает ничего хорошего. Как только речь заходит о фазах, все сразу становится дьявольски сложно.
Л. — He так уж страшно, если ты будешь внимательным. Ток I2, который я посылаю в обмотку 2 (рис. 100), отстает на четверть периода от тока протекающего по обмотке1. Иначе говоря, ток в обмотке 2 равен нулю, когда ток в обмотке 1 достигает максимума. В момент, когда он в свою очередь достигает положительного максимума, ток в обмотке 1, пройдя положительный полупериод, падает до нуля. В этих условиях магнитное поле ведет себя совершенно особым образом. Сначала, когда ток в обмотке 1 имеет максимальное положительное значение, магнитное поле направлено слева направо. Ток в обмотке 1 снижается, и одновременно увеличивается ток в обмотке 2. В этих условиях появляется вертикальное поле, направленное снизу вверх, которое нарастает по мере уменьшения горизонтального поля, ориентированного слева направо.
В конце четверти периода существует только поле, направленное снизу вверх, и оно сразу же начинает убывать, потому что в этот момент начинает снижаться ток, протекающий по обмотке 2. В этот же момент в обмотке 1 вновь появляется ток, но он течет в направлении, обратном первоначальному, что обычно обозначается знаком минус. Этот ток порождает небольшое магнитное поле, идущее налево. Некоторое время спустя, когда ток, протекая в обмотке 1 в противоположном направлении, достигает максимального значения (в обмотке 2 ток равен нулю), существует только поле, направленное палево, и оно достигнет максимума. Протекающий по обмотке 1 отрицательный ток уменьшается (по абсолютному значению), а в это время в обмотке 2 появляется отрицательный ток, дающий нам вертикальное магнитное поле, которое на этот раз направлено сверху вниз. Когда ток в обмотке 1 вновь станет равным нулю, в нашем статоре останется только поле, направленное сверху вниз. В этот момент ток в обмотке 2 начнет уменьшаться по абсолютной величине, а в обмотке 1 появится положительный ток, порождающий магнитное поле, направленное слева направо.
На самом же деле, создаваемые обмотками 1 и 2 магнитные поля в каждый момент складываются и образуют единое магнитное поле, которое в общем случае наклонено относительно осей 1 и 2 и приближается к вертикали, если протекающий в обмотке 2 ток значительно больше тока, протекающего по обмотке 1, и наоборот.
