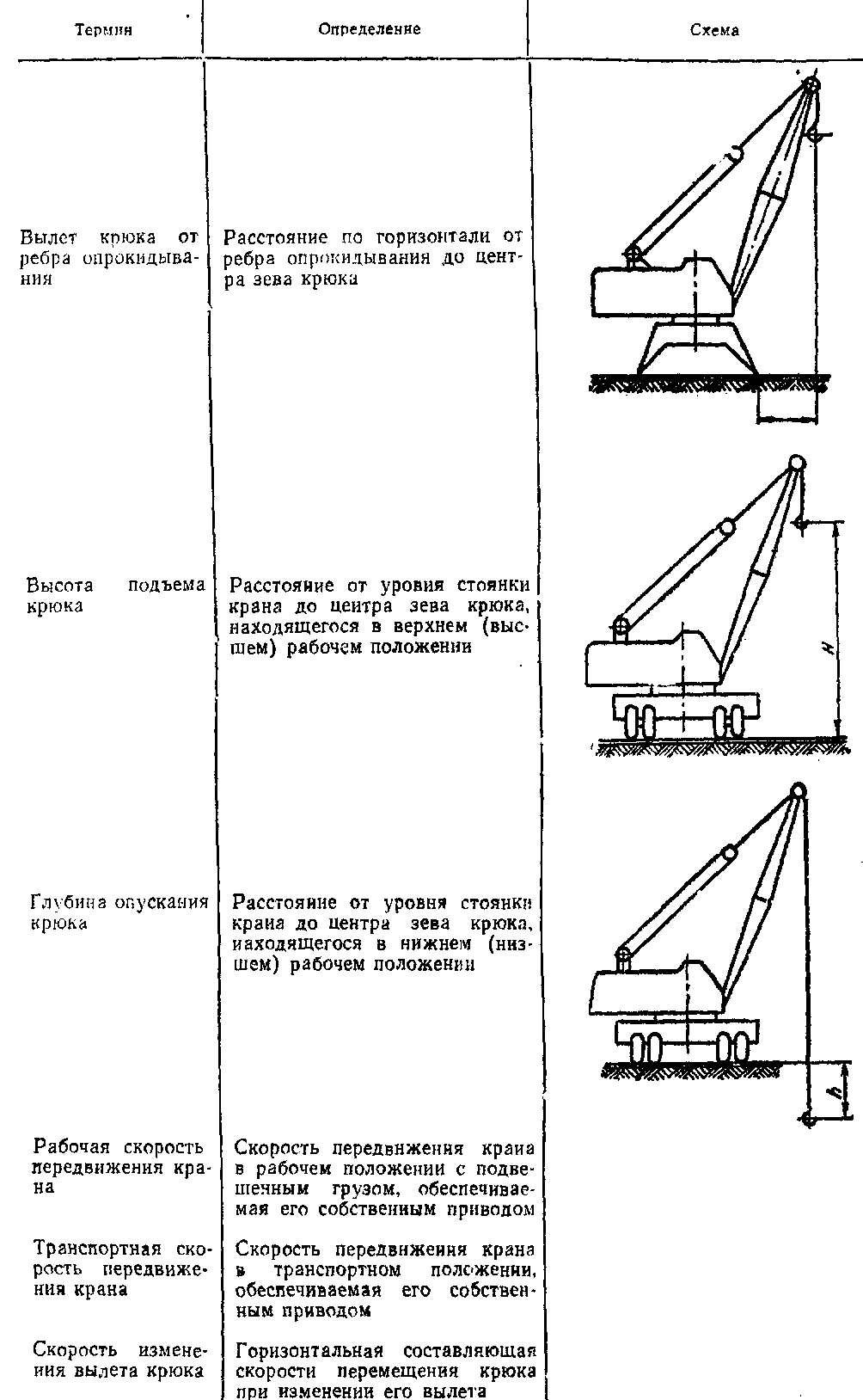

Таблица 1.3. Параметры стреловых кранов (по ГОСТ 15135-69)

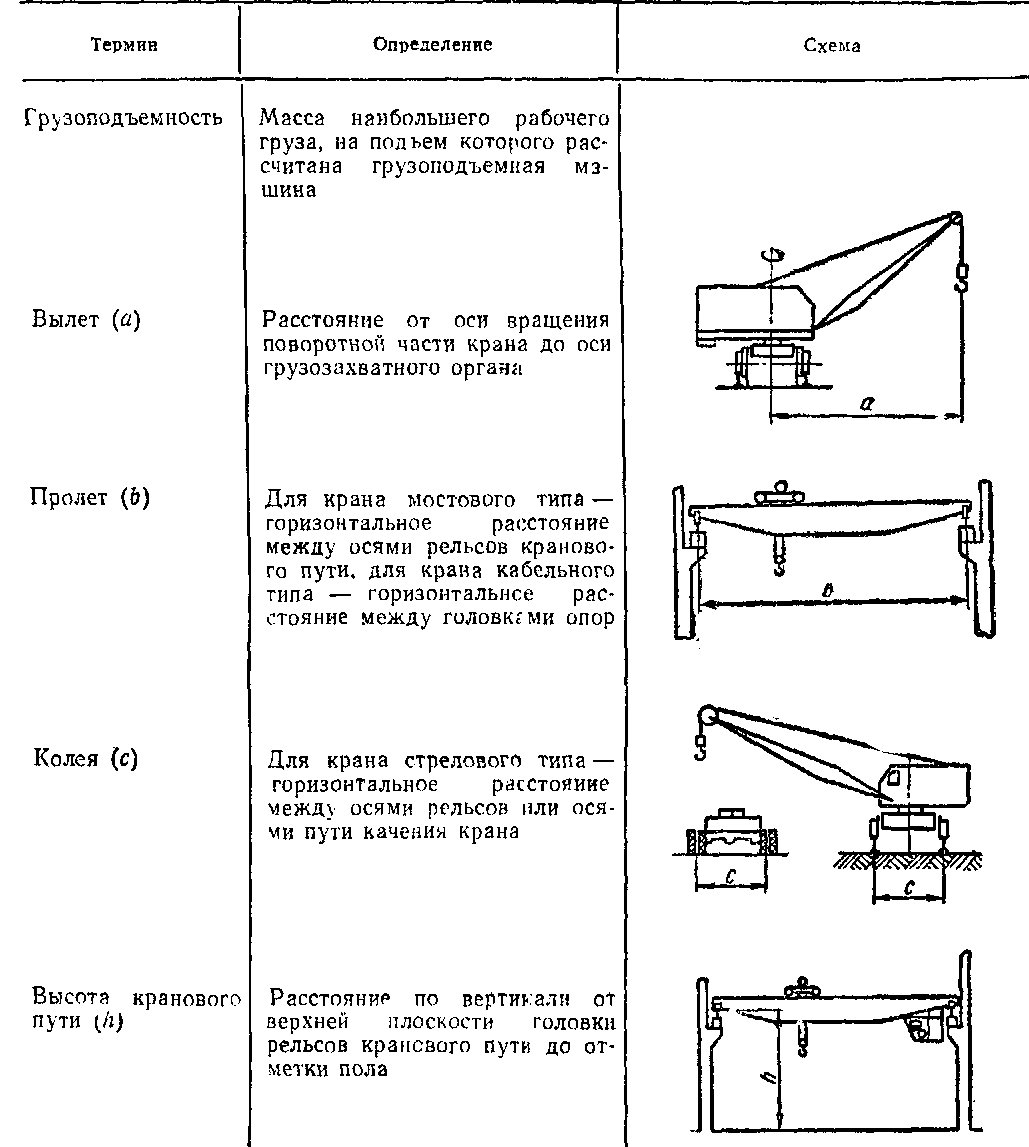

Таблица 1.4. Параметры грузоподъемных кранов
Параметры для основных типов кранов установлены следующими государственными стандартами:
ГОСТ 7075—72 «Краны мостовые ручные». Стандарт распространяется на мостовые краны грузоподъемностью от 3, 2 до 20 тс включительно с ручным приводом механизмов подъема и передвижения.
ГОСТ 7413—69 «Краны подвесные ручные общего назначения». Стандарт распространяется на ручные подвесные однобалочные однопролетные краны общего назначения грузоподъемностью от 0, 5 до 5 тс с ручным приводом механизмов подъема и передвижения.
ГОСТ 7532—64 «Краны мостовые однобалочные с электрической талью. Типы. Основные параметры и размеры». Стандарт распространяется на мостовые однобалочные краны грузоподъемностью 1 до 5 тс с электрическим механизмом передвижения.
ГОСТ 7890—67 «Краны подвесные электрические однобалочные общего назначения». Стандарт распространяется на подвесные электрические однобалочные краны общего назначения грузоподъемностью от 0,25 5, 0 тс включительно управляемые с пола, эксплуатируемые в помещениях или под навесом при температуре окружающей среды от —40 до 40° С.
ГОСТ 7464—55 «Краны мостовые электрические общего назначения грузоподъемностью от 5 до 50 тс легкого режима работы. Основные параметры и размеры». Стандарт распространяется на мостовые электрические краны общего назначения с одним и двумя крюками, трехфазного и постоянного тока, легкого режима работы, грузоподъемностью от 5 до 5 тс включительно.
ГОСТ 3332—54 «Краны мостовые электрические общего назначения грузоподъемностью от 5 до 50 тс, среднего и тяжелого режимов работы. Основные параметры и размеры». Стандарт распространяется на мостовые электрические краны общего назначения с одним и двумя крюками, трехфазного и постоянного тока, среднего (ПВ = 25%) и тяжелого (ПВ = 40%) режимов работы, грузоподъемностью от 5 до 5 тс включительно.
ГОСТ 6711—70 «Краны мостовые электрические общего назначения грузоподъемностью от 80 до 320 тс. Основные параметры и размеры».
ГОСТ 12613—67 «Краны мостовые электрические для раздевания слитков. Основные параметры». Стандарт распространяется на мостовые электрические краны для раздевания слитков грузоподъемностью 32/12, 5 до 80/32 тс, с силой выталкивания от 200 до 400 тс, постоянного тока, без самостоятельного механизма вспомогательного подъема.
ГОСТ 12612—67 «Краны мостовые элекрические колодцевые. Основные параметры». Стандарт распространяется на краны мостовые электрические колодцевые грузоподъемностью от 12, 5 до 50/50 тс, постоянного тока, без самостоятельного механизма вспомогательного подъема.
ГОСТ 6509—51 «Краны мостовые электрические литейные. Основные параметры и размеры». Стандарт распространяется на краны мостовые электрические литейные (разливочные и заливочные), постоянного и трехфазного тока, грузоподъемностью от 80 до 560 тс включительно, предназначенные для обслуживания сталеплавильных агрегатов.
ГОСТ 12614—67 «Краны мостовые мульдозавалочные. Основные параметры». Стандарт распространяется на мостовые электрические мульдозавалочные краны трехфазного тока с последовательным расположением завалочной и вспомогательной тележки.
ГОСТ 16533—71 «Краны-штабелеры мостовые электрические. Типы. Основные параметры и размеры».
ГОСТ 9692—71 «Краны стреловые самоходные общего назначения. Типы и основные параметры». Стандарт распространяется на стреловые самоходные краны общего назначения грузоподъемностью от 4 до 160 тс, предназначенные для строительно-монтажных и погрузочно-разгрузочных работ.
ГОСТ 1355—68 «Краны башенные строительные. Типоразмеры и основные параметры». Стандарт распространяется на передвижные башенные краны КБ с грузовым моментом от 25 до 1000 тс*м, предназначенные для строительно-монтажных работ
ГОСТ 14274—39 «Краны башенные строительные приставные и самоподъемные. Основные параметры и размеры». Стандарт распространяется на приставные и самоподъемные башенные краны с грузовым моментом от 80 до 200 тс-м, предназначенные для механизации строительства зданий высотой до 150 м.
ГОСТ 7352—55 «Краны козловые крюковые электрические. Типы и основные параметры». Стандарт распространяется на краны козловые крюковые электрические грузоподъемностью от 1 до 50 тс с одним механизмом подъема, среднего режима работы, предназначенные для обслуживания складов и погрузочно-разгрузочиых площадок.
ГОСТ 10601—63 «Краны портальные электрические грузоподъемностью от 3, 2 до 16 тс, Типы, основные параметры и размеры». Стандарт распространяется на полноповоротные электрические портальные краны общего назначения с постоянной при всех вылетах стрелы грузоподъемностью от 3, 2 до 16 тс включительно, с горизонтальным перемещением груза при изменении вылета.
ГОСТ 877—52, «Краны железнодорожные полноповоротные». Стандарт распространяется на железнодорожные полноповоротные краны грузоподъемностью до 150 тс, пред
до назначенные для выполнения монтажных, перегрузочных и других работ по перемещению грузов.
ГОСТ 3472—63 «Тали электрические. Оcновные параметры и размеры». Стандарт распространяется на электрические канатные передвижные и стационарные тали общего назначения грузоподъемностью от 0, 25 до 5 тс с кнопочным управлением с пола среднего режима работы.
ГОСТ 13188—67 «Тележки грузовые. Типы, основные параметры и размеры». Стандарт распространяется на грузовые тележки номинальной грузоподъемностью от 50 до 3200 кгс, предназначенные для внутризаводских и внутрифабричных перевозок тарноштучных грузов, а также на складах и погрузочно-разгрузочных площадках.
ГОСТ 7485—55 «Тележки однорельсовые с грейфером. Основные параметры и размеры». Стандарт распространяется на электрические тележки общего назначения грузоподъемностью 2 и 3 тс с четырехканатным двухчелюстным грефером среднего режима работы, передвигающиеся по подвесным однорельсовым путям.
ГОСТ 7486—55 «Тележки однорельсовые с крюком. Основные параметры и размеры». Стандарт распространяется на электрические тележки общего назначения с крюком, грузоподъемностью от 1 до 10 тс включительно, среднего режима работы, с управлением из кабины, передвигающиеся по подвесным однорельсовым путям, предназначенные для транспортировки штучных и тарных грузов.
Для грузоподъемных машин, на которые отсутствуют государственные стандарты, грузоподъемность, основные параметры и размеры устанавливаются техническим заданием на проектирование (ст. 15 Правил по кранам).
Скорость передвижения кранов, управляемых с пола, принимается не более 50 м/мин, а их тележек 32 м/мин (ст. 17 Правил по кранам).
У вновь изготовленных кранов, предназначенных для выполнения монтажных и других работ, требующих точности и осторожности при грузоподъемность, основные параметры и размеры устанавливаются техническим заданием на проектирование (ст. 15 Правил по кранам).
Скорость передвижения кранов, управляемых с пола, принимается не более 50 м/мин, а их тележек 32 м/мин (ст. 17 Правил по кранам).
У вновь изготовленных кранов, предназначенных для выполнения монтажных и других работ, требующих точности и осторожности при посадке грузов, должны быть предусмотрены соответствующие малые скорости механизмов подъема и перемещения (ст. 18 Правил по кранам).
Величины малых скоростей приведены в государственных стандартах на данный тип крана.
