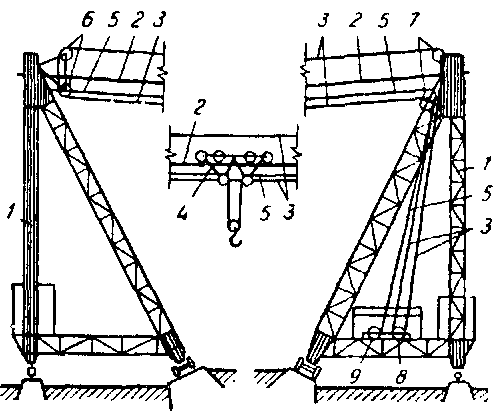

Схема кабельного крана нормально типа
1 — опорная башня: 2 — несущий канат; 3 — тяговый канат; 4 — грузовая тележка; 5 — подъемный канат; 6 — обводные блоки; 7 — направляющие блоки; 8 — тяговая лебедка; 9 — подъемная лебедка
Кабельный кран (рис. 2. 14) состоит из двух опор, стационарных или передвижных, между которыми подвешен стальной несущий канат.
Перемещение грузовой тележки по несущему канату осуществляется с помощью тягового каната. Для подъема и опускания такого груза используется подъемный канат.
Опоры стационарных кабельных кранов устанавливаются на фундаментах. Рельсовые пути для опор передвижных кранов выполняются в виде эстакад или ленточных фундаментов.
Передвижные кабельные краны могут быть с параллельными передвижными и радиальными опорами, с одной неподвижной опорой и другой, движущейся по круговому пути.
По способу натяжения несущего каната различают:
кабельные краны с жестким креплением каната к опорам без натяжных устройств;
краны, у которых натяжение каната осуществляется качающимися опорами, и краны, у которых натяжение каната осуществляется противовесами.
По способу передачи движения грузовым тележкам и механизмам подъема груза различают кабельные краны с самоходными тележками, несущими на себе механизм подъема груза, и краны, у которых механизмы передвижения тележек и подъема груза вынесены на опоры или размещены в помещении у опор.
Распространение имеют краны с расположением механизмов передвижения тележек, подъема груза и аппаратуры управления на одной из опор. У этих кранов различают три схемы запасовки тяговых и подъемных канатов:
Ввиду специфики конструкции кабельных кранов к ним Правилами по кранам предъявляется ряд требований, не распространяющихся на краны других конструкций.
