4.4.3. Рекомендации по эксплуатации 1

После заточки концевые фрезы должны отвечать следующим требованиям: 1. Шероховатость заточенных поверхностей должна характеризоваться показателем Rr не более 3,2 мкм, 2. Предельные отклонения угловых параметров не должны превышать ±2° 3 Для двузубых фрез радиальное и торцовое биение режущих кромок зубьев относительно оси хвостовика не должно быть более 0,05 мм.

Установка фрез. Концевые однозубые незатылованные фрезы закрепляют в специальном эксцентриковом патроне (рис. 95), При этом задний угол образуется за счет эксцентричного вращения. Для обеспечения нормальных условий резания фрезу закрепляют в патроне с определенным углом установки ф, значение которого равно (см. рис. 92)

схема заточки

Концевые незатылованные фрезы, закрепленные в эксцентриковом патроне, перед установкой на станок должны быть тщательно отбалансированы. Статическая балансировка заключается п следующем. Закрепленная в патроне   фреза   устанавливается   в   балансировочной   втулке

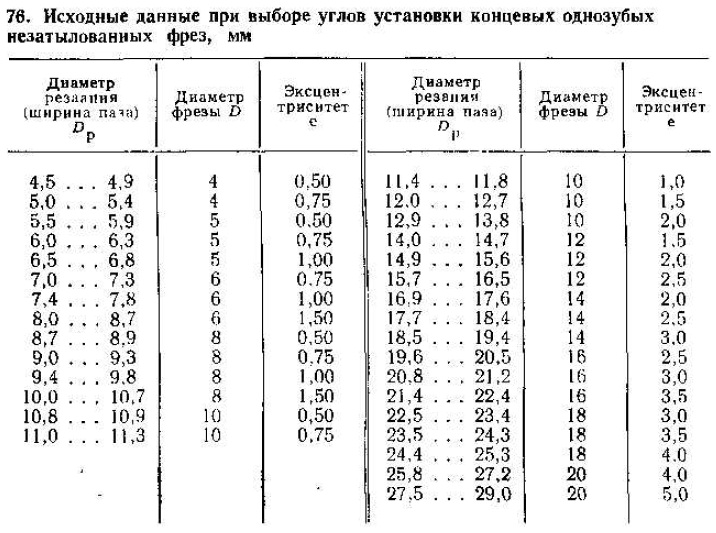

исходные данные при выборе углов

(входит в комплектацию станков ВФК) Устранение дисбаланса достигается ввертыванием в отверстия патрона специальных винтов, которые уравновешивают эксцентричное расположение фрезы. Балансировка считается законченной, если балансировочная втулка при перемещении по строго горизонтальной плите останавливается в любом положении.
