3.4.1 Назначение и типы

Ножи предназначены для переработки древесины в технологическую щепу на рубительпых машинах. ОСТ 13-32—74 Минлесбумпрома СССР предусматривает ножи трех типов для основных моделей рубительных машин, эксплуатируемых в промышленности (рис. 30): тип 1—с настройкой рабочего размера ножа по ширине с помощью регулировочных планок и прокладок; тип 2—с настройкой рабочего размера по ширине путем наплавки металла, тип 3 —с настройкой рабочего размера по ширине с помощью регулировочных винтов.
Основные технические требования к ножам регламентированы ГОСТ 17342—71 и техническими условиями ТУ 14-1-1899-76.

Ножи типа 1

Материал ножей типа 1 — инструментальная легированная сталь 6Х6ВЗМФС (ГОСТ 6950—73) пли 55X7ВСФМ (ТУ 14-1-358—72). Твердость ножей на расстоянии от режущей кромки до 2/3 длины ножа HRCB= = 56… 60. Материал ножей типов 2 и 3: режущей части — инструментальная сталь 6ХС (ГОСТ 5950—73), корпуса — конструкционная сталь

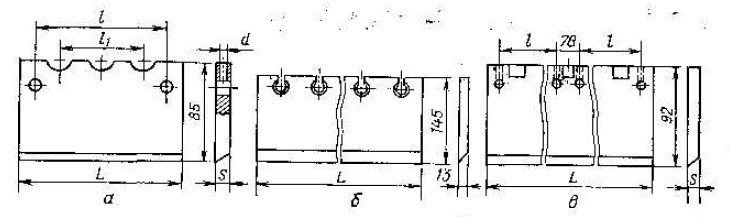

Рис. 30. Ножи рубильные:
а —тип 1; б — тип 2; в — тип 3

ножи рубильные

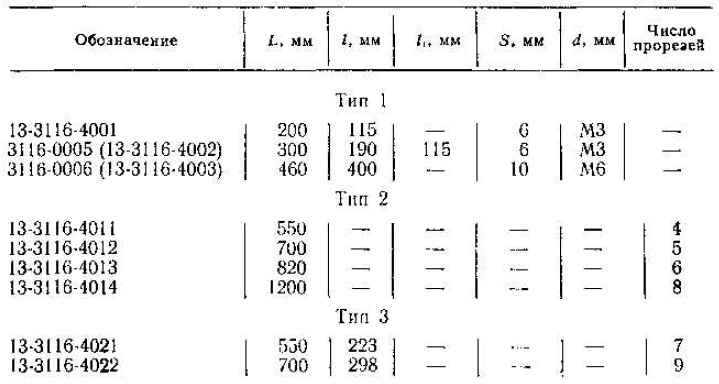

18. Основные параметры рубильных ножей

основные параметры рубильных ножей

Примечание. Обозначение ножей длиной 300 мм и 460 мм указано в соответствии с ГОСТ 17342—71, в скобках приведено обозначение по ОСТ 13-32—74.

10 (ГОСТ 1050—74) Твердость режущей части ножей типов 2 и 3 HRC8=52.,,59.
Пример. Заказ ножа типа 1 длиной 300 мм: нож рубильный 3116-0005 (ГОСТ 17342—71).
Завод-изготовитель — Горьковскнй опытно-промышленный металлургический завод. Рубильные ножи длиной 300 и 460 мм выпускает также Иршавсккй ста и ко ремонтный завод
Кроме типоразмеров рубильных ножей, приведенных в табл 38, ГОПМЗ изготовляет по ТУ 14-1-1899—76 широкую номенклатуру рубильных ножей ограниченного применения для машин старых моделей я импортного производства.
