2.4.1. Назначение и типы

Конструкция и основные требования к пилам регламентированы ГОСТ 18479—73. Пилы предназначены для распиловки сухой древесины влажностью до 20 % при высоких требованиях к качеству поверхности.

Конструктивная особенность пил — наличие вспомогательных углов в плане φ (углов поднутрения), в результате него зубья пил не разводятся и не плющатся. Высокое качество пиления достигается за счет формирования торцовых поверхностей пил, включая зубчатый венец, па заводе-изготовителе. Благодаря этим особенностям пилы используются в лыж¬ном производстве, при изготовлении канцелярских принадлежностей и других изделий, которые по технологическому процессу больше не подвергаются механической обработке.

ГОСТ 18479—73 предусматривает четыре типа строгальных пил: тип 1 — одноконусные для продольной распиловки; тип 2 — одноконусные для поперечной распиловки; тип 3 — двухконуспые для продольной распиловки; тип 4 — двухконусные для поперечной распиловки.

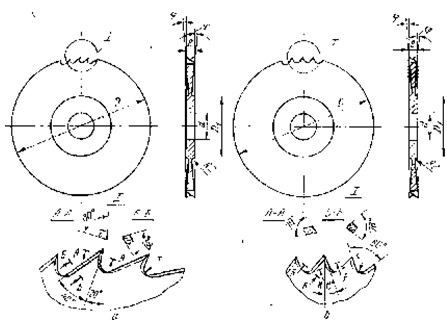

Рис. 16. Основные параметры и профиль зубьев круглых строгальных пил :

основные параметры и профиль зубьев

а) для продольной распиловки; б) для поперечной распиловки.

23. Основные параметры круглых строгальных пил

основные параметры строгальных пил

Серийно выпускаются только пилы одноконусные для продольной и поперечной распиловки (рис. 16, табл. 23).

Завод-изготовитель — Горьковский опытно-промышленный металлургический завод.
Материал пил — инструментальная легированная сталь марки 9ХФ или 9Х5ВФ по ГОСТ 5950—73. Твердость пил — HRC» = 51 .. . 55.

Пример. Заказ пилы типа 1 для продольной распиловки диаметром 250 мм, посадочным диаметром 32 мм, толщиной 2,4 мм с числом зубьев 48: пила круглая строгальная 3240 . .. 0456 (ГОСТ 18479—73).

Остальные параметры зубьев, мм, устанавливают по следующим
соотношениям: шаг зубьев по формуле (31); высота зуба h= (0,3. 0,7) t; радиус закруглении впадин r= (0,15. . .0,3) I, но не менее 2 м
