Беседа двенадцатая. Продолжение 11

Кольцо Реженера

Н. — И все счетные декады на транзисторах собираются по схеме, приведенной на рис. 117?

Л. — О нет, далеко не все. Существуют, вероятно, сотни различных схем счетных декад. Я совершенно не намерен перечислять тебе все эти схемы, а лишь кратко, не вдаваясь в подробности, расскажу о довольно остроумной системе, получившей название кольца Реженера, в которой используются пять триггеров, аналогичных изображенному на рис. 82. Каждый триггер своим выходным напряжением открывает или запирает ключи, направляющие импульсы на тот или другой вход следующего триггера (рис. 124). Триггер 1 включен так, что каждый импульс, посылаемый на управляемый им ключ, стремится переключить триггер 2 в такое же положение, в каком находится триггер 1. Точно также устроена связь между триггерами 2 и 3, между 3 и 4 и между 4 и 5.

А вот триггер 5 соединен с триггером 1 (вернее, с ключами, управляющими входами триггера 1) таким образом, что при поступлении импульса триггер 5 стремится переключить триггер 1 в состояние, противоположное тому, в котором находится триггер 5…

Н. — Твоя система просто немыслимой сложности!

Л. — Согласен, система в самом деле довольно сложная, но очень остроумная. Первоначально все триггеры стоят на нуле. Затем на все ключи посылается импульс. Так как триггер 5 стоит на нуле, он так направляет этот импульс в ключи, управляющие триггером 1, что последний переключается в положение 1 (единица). Второй импульс, не оказывая воздействия на триггер 1, находящийся в положении 1, переключает триггер 2 в положение 1. После пятого импульса все триггеры оказываются в положении 1. При шестом импульсе триггер 5 переключает триггер 1 на нуль. Седьмой импульс вернет на нуль триггер 2, после десятого на нуль встанет и триггер 5. Как ты видишь, система нормально считает до 10.

Устройство-«кольца-Реженера»

Н. — Очень занятно. Чередование состояний твоих пяти триггеров мне что-то напоминает, но я никак не могу вспомнить, что именно… Ах! Так Ведь это похоже на обозначение различных цифр в азбуке Морзе. Там тоже используется пять знаков с постепенным увеличением числа точек: цифре 1 соответствует одна точка (точка и четыре тире), цифре 2 соответствуют две точки (две точки и три тире), а цифре 5 — пять точек. После этого увеличивается количество тире от одного, обозначающего цифру 6 (тире и четыре точки), до четырех, обозначающих цифру 9 (четыре тире и одна точка).

Л. — Признаюсь, что я никогда об этом не думал, но твое сравнение очень верное. По крайней мере, оно показывает, что ты правильно понял чередование состояний триггеров.
Различных счетных декад имеется такое великое множество, что я считаю нецелесообразным даже начинать их описание. Каждая фирма желает непременно иметь свою и, к несчастью, совершенного решения до сих пор нет. Но как бы то ни было, а теперь мы располагаем прекрасными средствами считать импульсы на очень высоких частотах (я слышал даже о счетных устройствах, работающих на частотах до 200 или 300 Мгц).

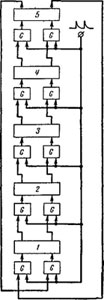

Рис. 124. Устройство «кольца Реженера», позволяющего считать до 10. В устройстве имеется пять триггеров с двумя устойчивыми состояниями и десять ключей (G), направляющих пусковые импульсы по правильному адресу.
