Беседа восьмая продолжение

Управление с помощью контура

Л. — Действительно никакого соотношения не было бы, если бы я не настроил умышленно колебательный контур так, что его собственная частота стала точно в 10 раз выше частоты приложенных колебаний. Теперь же новый импульс, придающий колебаниям «новые силы», дает этот толчок как раз в тот момент, когда должен кончиться десятый период. Таким образом мы получили частоту 10 Мгц, которая как бы «управляется» импульсами с частотой повторения 1 Мгц: А теперь представь себе, что частота следования этих импульсов увеличивается на 0, 5%. Каждый подаваемый внешний импульс будет немного раньше «толкать» контур, частота собственных колебаний которого равна 10 Мгц. В результате этого выходная частота повысится тоже на 0, 5%. Само собой разумеется, что подобная система допускает только очень небольшие изменения входной частоты. Принимая во внимание, что речь идет об умножении на постоянное число частоты, стабилизированной кварцем, можно быть уверенным, что изменения этой частоты всегда очень невелики.

Н. — Хорошо, я согласен, что это действительно умножение частоты. Но одно в твоей системе меня шокирует: если для получения исходной частоты мне придется использовать стабилизированный кварцем генератор, то я сделаю все, чтобы он давал синусоидальное напряжение. Тогда он не сможет дать импульсы, способные возбудить колебательный контур.

Л. — Незнайкин, а разве ты забыл, о чем мы говорили прошлый раз? Неужели ты думаешь, что триггер Шмитта, дифференцирующая и другие схемы были изобретены только для того, чтобы доставлять неприятности Незнайкину? Ими также можно воспользоваться.

Н. — Должен признаться, что сейчас я о них как-то забыл. Но все эти устройства представляются мне относительно сложными.

Л. — Ты действительно считаешь сложными устройства, состоящие из двух в высшей степени рядовых транзисторов и четырех резисторов и требующие для настройки одну или две минуты, если только вообще здесь можно говорить о настройке? Если ты, Незнайкин, останавливаешься на этом, то я предпочитаю немедленно отправиться спать.

Апериодическое умножение

Н. — Ну хорошо, предположим, что я этого не говорил. Но… прости мою несомненно ужасную привычку всегда выискивать возражения… Я все же нахожу довольно прискорбным,тто система умножения частоты требует на входе такой высокой стабильности. Не можешь ли ты показать умножающую систему, попускающую значительные изменения входной частоты?

Л. — Незнайкин, найди мне одну такую систему, и я гарантирую, что на этот раз ты сможешь получить столь желанный патент и несомненно заработаешь на нем кучу денег (вернее, дашь возможность заработать деньги фирмам, которые будут выпускать поэтому патенту аппаратуру). Но чтобы тебя несколько утешить, я могу познакомить тебя с более простыми методами умножения частоты. Результаты, правда, не сенсационные, но методы позволяют осуществлять умножение при больших изменениях входной частоты. Я даже уверен, что ты уже производил удвоение частоты.

Н. —Э! Конечно, нет! Ведь я-то бы знал.

Л. — И ты несомненно это знаешь. Тебе, конечно, доводилось собирать на двух вентилях выпрямитель для получения постоянного напряжения от сети?

Двухполупериодное выпрямление

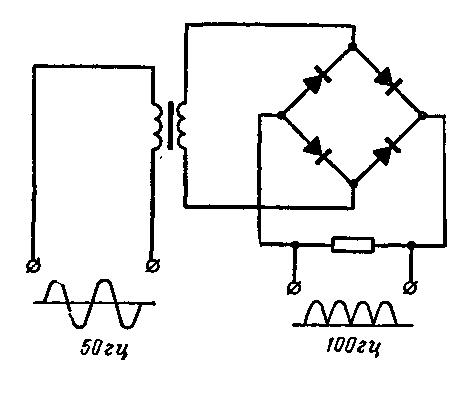

Рис. 76. Двухполупериодное выпрямление переменного напряжения 50 гц удваивает основную частоту, так как частота импульсов выпрямленного напряжения (тока) равна 100 гц.

Н. — О, разумеется, но этот случай очень далек от удвоения частоты. Я использую ток с частотой 50 гц и получаю ток с частотой 0 гц… Если ты называешь это удвоением, то мне остается только склониться перед твоей мудростью.

Л. — Я имел в виду не то, что ты получаешь после фильтра, а то, что можно наблюдать до фильтра. Так как вентили работают поочередно, каждый в течение своего полупериода, то на выходе фильтра ты обнаружишь напряжение с частотой, равной удвоенной частоте сети (рис. 76), иначе говоря 100 гц.

Н. — Но это напряжение незначительно; сглаживающий фильтр и установлен там, чтобы убрать эту составляющую.

Л. — Да, но если ты не поставишь никакого фильтра, то получишь выпрямленное напряжение, состоящее из импульсов, соответствующих двум полупериодам, которые в основном содержат переменное напряжение частоты 100 гц, наложенное на постоянную составляющую.

Н. — Согласен, что частота этих импульсов напряжения равна 100 гц, но форма напряжения чрезвычайно далека от синусоиды.

Л. — Но я никогда и не говорил, что это синусоида. Если внимательно проанализировать полученное напряжение, то кроме постоянной составляющей и переменной составляющей с частотой 100 ги можно обнаружить гармоники, которые и придают кривой такую странную форму. Впрочем, с помощью фильтра очень легко
устранить гармоники и оставить одну переменную составляющую с частотой 100 гц

Н. — Хорошо, но если там имеется фильтр, система не годится для применения на всех частотах.

Л. — Полностью согласен, но я никогда не претендовал, что показываю тебе абсолютно универсальный удвоитель частоты.
