Элементы оборудования — часть 4

Источником тока в цепи электромагнитного клапана является термопара. Спай термопары состоит из хромеля (сплав никеля с хромом) и копеля (сплав меди и никеля).

Электроды сваривают на конце копелем. Одним из проводников тока, идущего от спая термопары, служит стержень, другим — медная трубка, изолированная от проходящего внутри стержня. Термопара устанавливается непосредственно у запальника, который нагревает ее. В колпачке запальника есть два отверстия диаметром 3 и 4 мм. Отверстие 0 4 мм необходимо направлять на горелку, так как оно и является запальником, малое же отверстие создает факел для обогрева спая термопары.

В настоящее время, завод тяжелого машиностроения (г. Жданов) выпускает специализированные котлы, работающие на газообразном топливе (отопительный аппарат марки АОГВ), который поступает в продажу в комплекте с элементами оборудования системы отопления или без них.

Для этого котла используют природный газ с теплотой сгора¬ния 8500 ккал/нм3 и давлением газа перед горелкой 65—200 мм вод столба.

котел, работающий на газообразном топливе

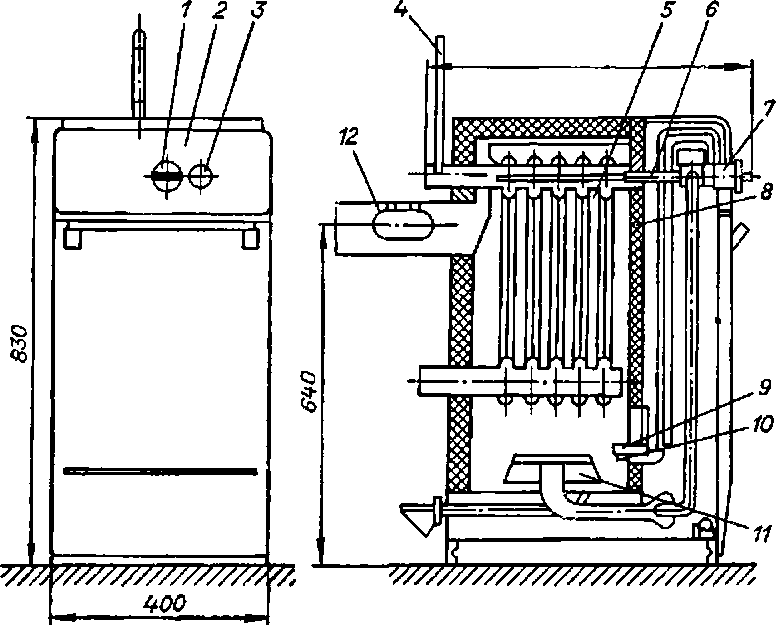

Рис. 8. Котел, работающий на газообразном топливе:
1 — рукоятка крана; 2 — щиток; 3 — кнопка электромагнитного клапана; 4 — термометр; 5 — водяная рубашка котла; 6 — терморегулятор; 7 — электромагнитный клапан; 8 — теплозащитный кожух топки; 9 — запальник; 10 —
термопара; 11, 12 — пик тяги

Котел (рис. 8) выполнен в виде прямоугольной тумбы, облицовочные поверхности которой выштампованы из листовой стали и покрыты эмалями светлых тонов. Внутри его в теплоизоляционном кожухе расположена горелка и секционный нагреватель, состоящий из 5 штампованных секций. Котел также снабжен автоматом регулирования температуры воды и автоматом безопасности, который состоит из электромагнитного клапана с термопарой, являющейся датчиком пламени запальника и тяги.

В последнее время Новокраматорский машиностроительным заводом им. В. И. Ленина для отопления малоэтажных зданий освоен выпуск котлов, работающих на жидком топливе, с дозатором.
