Элементы оборудования — часть 5

Этот котел (рис. 9) выполнен в виде напольного шкафа прямоугольной формы, лицевая сторона которого закрыта щитком и откидной дверцей внизу, обеспечивающей доступ к дозатору 4. Съемные боковые поверхности котла образованы двумя штампованными декоративными стенками. Верх перекрыт откидной крышкой 13, обеспечивая свободный доступ к топливному баку 3 и теплообменнику 15.

Разрез котла, работаю¬щего на жидком топливе

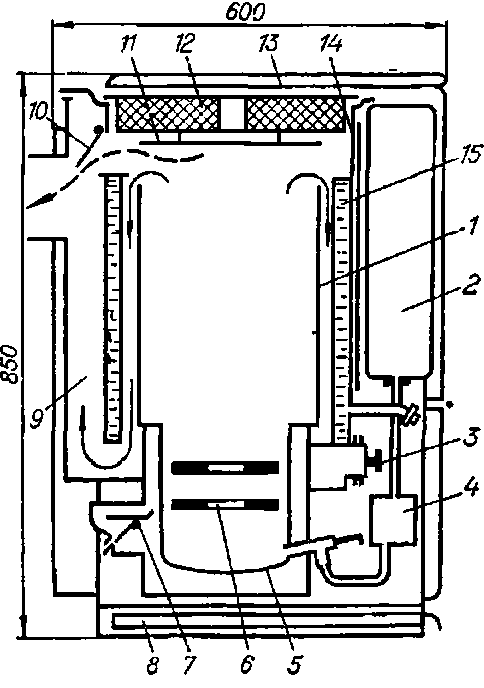

Рис. 9. Разрез котла, работающего на жидком топливе:

1 — жаровая трубка; 2 — топливный бак; 3 — крышка люка; 4 — дозатор топлива; 5 — испарительная горелка; 6 — кольца горелки; 7 — воздухорегулятор; 8 — поддон; 9 — дымовой кольцевой канал; 10 — перекидкой дымовой клапан; 11 — отражатель; 12 — крышка теплообменника; 13 — откидная крышка; 14 — экран топливного бака; 15 — водяная рубашка (теплообменник)

Основные узлы котла: теплообменники 15, дозатор 4, обеспечивающий равномерное поступление топлива в горелку 5. Постоянство его расхода в заданном режиме работы котла независимо от уровня топлива в топливном баке; горелка 5 цилиндрическая испарительного типа. Внутри горелки на упоре установлено два кольца 6, предназначенные для лучшего смешивания воздуха и паров топлива при сгорании и образования стабильного факела горения. Экран 14, исключает чрезмерное нагревание топлива в топливном баке. Поддон 8 предохраняет пол под аппаратом от перегревания и попадания на него топлива, пролитого при заправке аппарата или в случае неисправности топливной системы.

печь-котел

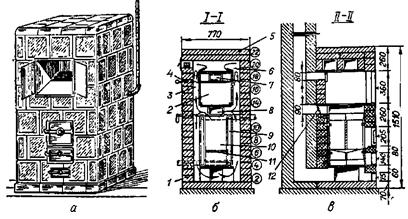

Рис. 10. Печь-котел:

а — общий вид; б — поперечный разрез; в — продольный разрез; 1 — обмуровка; 2 — духовка; 3 — стенки духовки; 4 — шибер духовки; 5 — перекрытие: 6 — газоход; 7 — вытяжка из духовки; 8 — газоход летнего хода; 9 — чугунный нагреватель воды; 10 — топливник; 11 — колосниковая решетка; 12 — шибер летнего хода.

Принцип котла основан на сжигании в горелке 5 смеси паров топлива с воздухом и обогрева теплообменника 15, Наличие жаровой трубы исключает теплообмен тонки и теплообменника, повышает температуру топочной камеры, что способствует более полному сжиганию топлива. Жаровая труба 1, кроме того, создает второй дымовой газоход (кольцевой). При неустановившейся тяге во время розжига необходимо открыть перекидной клапан 10, а когда тяга установится его необходимо перекрыть. В результате чего образуется колпаковая насадка, при которой автоматически регулируется равномерный прогрев по всему периметру жаровой трубы. Жаровая труба при таком дымообороте прогревается более интенсивно и, кроме направленного потока продуктов горения, теплообменник прогревается от жаровой трубы.
