Производство монтажных работ — часть 2

Корпус клуппа конструируется в зависимости от типа плашек, которые должны быть в нем надежно закреплены. Наиболее простого корпуса требует неразрезная лерка. Более стожен корпус клуппа для сближающихся плашек, разрезанных на две дольки и требующих приспособления для перемещения этих долек, например, клупп Маевского. Самый сложный корпус для четырехдольных плашек, например, клупп «Дуплекс», в котором поворотом планшайбы достигается одновременное сближение или развод четырех режущих частей.

Существенное значение для получения доброкачественной резьбы имеет и масса клуппа: чем тяжелее клупп, тем при равных диаметрах он будет менее устойчив в руках слесаря. Клупп Маевского для резьбы диаметром до 25 мм весит около 5 кг; клупп «Дуплекс» для тех же диаметров — 8,2 кг.

Конусную резьбу можно нарезать только за один проход, так как повторный проход исказит неполный профиль резьбы, полученный после первого прохода. Однако, нарезая конусную резьбу, слесарь затрачивает больше физических усилий, чем при нарезании цилиндрической (последняя нарезается не менее чем с двух раз). Для обеспечения операции клуппы для конусных резьб снабжены трещеточным механизмом. В нем несдвигающиеся плашки составляют одно целое с направлением и храповым диском. Обычно такой клупп предназначен для труб диаметром не больше 25 мм, однако в настоящее время выпускаются трещеточные клуппы и для более крупных диаметров.

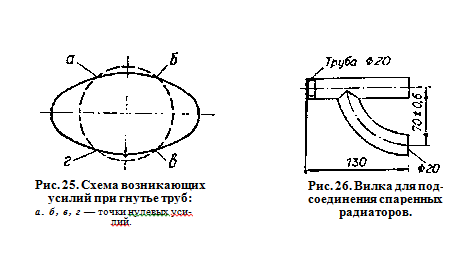

схема возникающих усилий при гнутье труб

Гнутье труб холодным способом производится на специальном станке. Трубогибочные станки для труб диаметром от 15 до 40 мм имеются не только во всех центральных заготовительных мастерских, но и на различных объектах монтажа.
Основные требования при гнутье трубы: точное соблюдение угла отвода; плавность очертания без переломов; отсутствие деформации в поперечном сечении трубы; отсутствие разрывов по шву.

Радиус гнутья, так называемый радиус кривизны, зависит от диаметра трубы и толщины ее стенки. Чем меньше радиус кривизны, тем больше растягивается металл по выпуклой стороне отвода (по «затылку»), тем тоньше становятся стенки этой стороны, следовательно, тем больше ослабляется труба н в то же время возрастает гидравлическое сопротивление получаемого отвода. С другой стороны, увеличение радиуса кривизны создает затруднение монтажного порядка, так как изгиб получается громоздким; образуется слишком большой относ середины отвода от стены, а это создает неудобство при сборке труб крупных диаметров.
Таким образом, в интересах прочности и уменьшения гидравлических сопротивлений приходится стремиться гнуть трубу с возможно большим радиусом кривизны, в то время как по монтажным соображениям следует добиваться минимального радиуса. Следовательно, для каждого случая нужно находить оптимальное решение.
