Производство монтажных работ — часть 3

При гнутье труб как холодным, так и горячим способами приходится иметь дело с пластическим состоянием металла. При этом чем более пластичным окажется металл в процессе гнутья, тем более высокого качества получится изгиб. Возникающие в процессе гнутья напряжения при недостаточной пластичности металла или при неквалифицированном проведении операции могут привести к деформации и разрыву по шву. Опыт показывает, что напряжения возрастают с увеличением диаметра трубы и с уменьшением радиуса кривизны.

Обстоятельство это учитывается во время приемки при испытании труб на пластичность путем изгибания горячим способом отвода в 90 градусов. В изгибе сварной трубы диаметром 15—20 мм не должно обнаружиться ни деформации сечения, превышающей допуск на овальность (большая или меньшак ось свала может отличаться от нормального диаметра не более чем на 1 %), ни расхождения по шву.

Если труба имеет сварной шов, то линия шва будет слабым местом трубы, поэтому возникает вопрос, где при гнутье располагать шов. Происходящая во время изгибания трубы деформация ее сечения влечет за собой возникновение изгибающих моментов, пол действием которых будет наблюдаться: в плоскости изгиба — тенденция к спрямлению кривизны сечения, в плоскости же перпендикулярной к плоскости изгиба, наоборот, — усиление кривизны (рис. 25). Таким образом, в процессе гнутья будут действовать изгибающие моменты противоположных знаков. Поскольку описанный процесс протекает непрерывно, он непременно пройдет через нулевые точки сечения, т. е. неподвижные в процессе гнутья, которыми являются точки а, б, е, г. Совершенно очевидно, что долевые полосы трубы, проходящие через точки, и будут теми голосами, вдоль которых следует располагать наиболее слабое место трубы — его сварной шов. Местом же наиболее опасным является, как это видно из рисунка, шов сбоку трубы. При малых диаметрах труб, из-за повышенного удельного расхода на них металла, расположение шва сбоку не опасно; при крупных же диаметрах труб оно нередко влечет за собой разрыв трубы по шву.

Чтобы избежать деформации сечения во время изгибания трубы горячим способом, ее набивают песком, который уплотняют, простукивая трубу молотком.

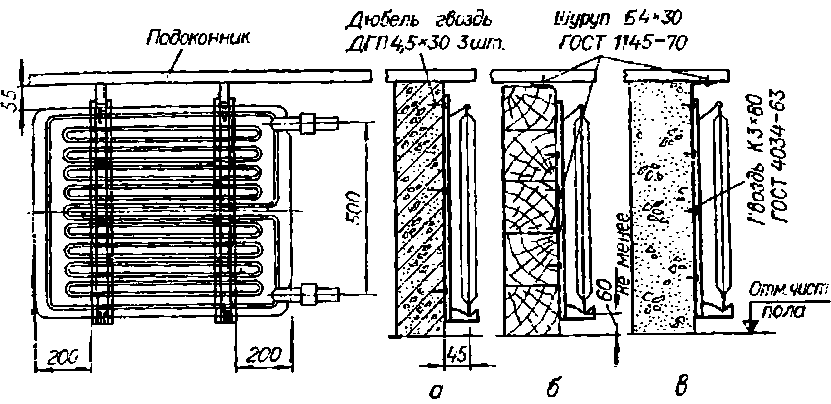

Варианты крепления кронштейна стальных панельных радиаторов к различным видам стен

Pиc. 27. Варианты крепления кронштейна стальных панельных радиаторов к различным видам стен:
а — бетонным: 6 — деревянным; в — кирпичным

Трубу нагревают до вишнево-красного цвета. Более сильное нагревание, при котором цвет накала приближается к белому, недопустимо, так как во время гнутья при таком нагреве значительно уменьшаются стенки трубы. При разогревании трубы рекомендуется трубу постепенно поворачивать, чтобы предотвратить перегрев ее снизу.

Монтаж радиаторов.

Радиаторы, как правило, устанавливаются под оконным проемом с тем, чтобы устранить холодные потоки воздуха, поступающие в помещение.

При необходимости установки спаренных стальных панельных радиаторов применяется вилка (рис. 26).
Стальные панельные радиаторы могут крепиться к любым видам ограждающих конструкций здания (рис. 27).
