Система горячего водоснабжения

Квартирная система горячего водоснабжения бывает раздельная и совмещенная с водяным квартирным отоплением (рис. 20). При печном отоплении для горячего водоснабжения можно использовать металлическую водогрейную колонку в обмуровке с кухонной плитой (рис. 21). Корпус такой колонки делают из листовой стали толщиной 2—3 мм.

Система горячего водоснабжения

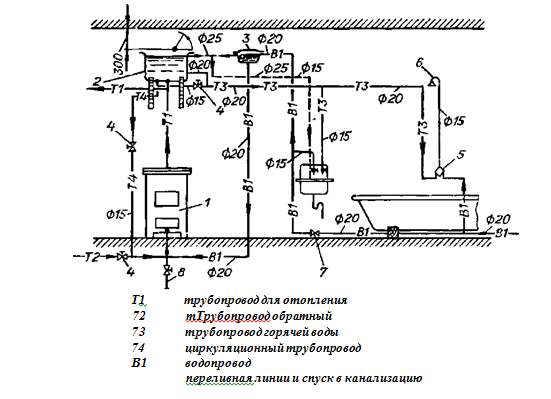

Рис. 20. Схема горячего водоснабжения, совмещенного с квартирным отоплением при непосредственном подогреве воды к генераторе тепла: 1 — котел; 2 — расширительный сосуд повышенной емкости; 3 — уравнительный бачок; 5 — смеситель; 6 — душевая сетка; 7 — вентиль; 8 — штуцер для выпуска воды из системы

Для увеличения емкости водонагревателя под потолком помещения можно установить бак-аккумулятор и соединить его с водонагревателем циркуляционными трубами диаметром 25—32 мм. Холодная вода в колонку поступает из водопровода через поплавковый клапан. Устройство обособленной топки под колонкой обеспечивает быстрый нагрев воды. В нижней части корпуса для периодической промывки колонки от грязи устанавливается патрубок со спускным краном. Кроме надежности в работе, такая колонка удобна в эксплуатации, так как дает возможность подогревать воду во время приготовления пищи на кухонной плите. Общий недостаток водогрейных колонок — значительный расход листовой стали.

Водогрейная колонка в общей обмуровке с кухонной плите

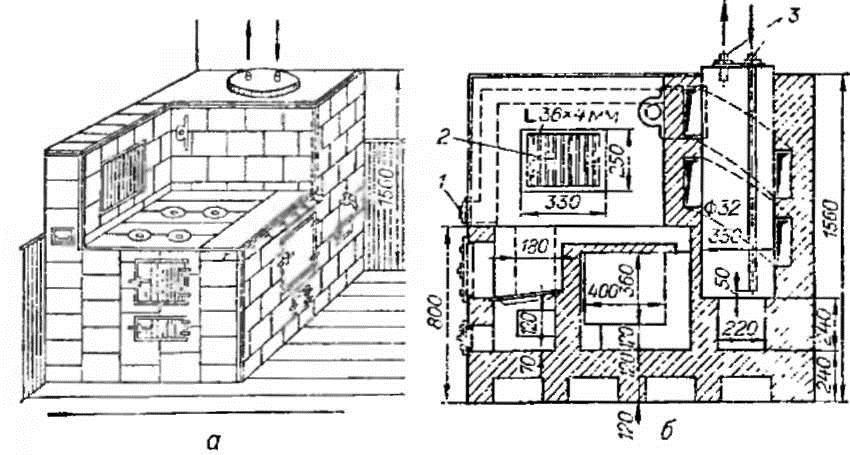

Рис. 21. Водогрейная колонка в общей обмуровке к кухонной плите. а — общий вид, б - разрез; 1 — какал для самовара; 2 — вентиляционная peшетка. 3 — циркуляционные трубы.

Вместо водогрейных колонок иногда применяют змеевики из труб. Эти змеевики располагают под чугунным настилом кухонной плиты.

Малоэтажные здания, имеющие квартирные системы отопления, можно оборудовать горячим водоснабжением путем установки водо-водяного теплообменника. Для бытовых нужд вода нагревается от генератора тепла без увеличения площади поверхности нагрева.

В зависимости от жесткости воды применяются различные системы горячего водоснабжения. При малой жесткости воды (8— 10) допускается непосредственный водоразбор из системы отопления, при более высокой — устанавливается водо-водяной теплообменник. Если котел небольшой теплопроизводительности, то устанавливают аккумулятор воды.
