Система горячего водоснабжения — часть 2

При малом разборе горячей воды систему отопления можно не отключать, а при потребности в большом количестве воды циркуляция в системе отопления может быть прекращена, для чего следует перекрыть кран на обратной магистрали системы отопления и открыть кран на циркуляционной перемычке для циркуляции воды через бак-аккумулятор.

При таком положении кранов генератор тепла работает только на подогрев воды для горячего водоснабжения. Устанавливать вентили вместо кранов не рекомендуется, так как гидравлическое сопротивление вентиля в 6 раз больше, чем крана. Водоразборная линия горячего водоснабжения подсоединяется на расстоянии 20—30 мм выше дна расширительного сосуда с тем, чтобы при большом водоразборе нельзя было его полностью опорожнить.

Для опорожнения расширительного сосуда предусмотрена специальная сливная труба с проходным краном. Переливная линия обеспечивает слив воды в раковину при неисправном шаровом кране. Переливная труба выводится в кухонную раковину без установки на ней кранов и вентилей.

Днища в напорных водонагревателях делают выпуклыми. При давлении в сети водопровода больше 3 водонагреватель перед установкой необходимо испытать на полуторакратное рабочее давление водопровода. Поскольку давление воды в горячем и холодном трубопроводах перед смесителем одинаково, устанавливать уравнительные баки нет необходимости.

Напорный водонагреватель не требует периодических осмотров и окраски внутренней поверхности. Срок эксплуатации напорных водонагревателей равен сроку эксплуатации водопровода.

В зданиях без водопровода, оборудованных системой квартирного отопления, для горячего водоснабжения на бытовые нужды устраивают безнапорный емкостный водонагреватель (рис. 24), совмещенный с системой отопления.

Безнапорный емкостный водонагреватель для   горячего  водоснабжения

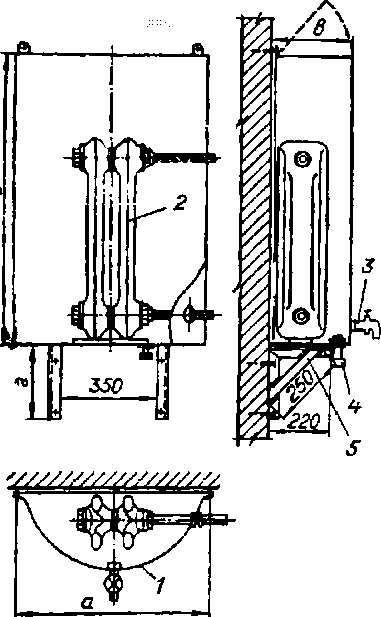

Рис. 24. Безнапорный емкостный водонагреватель для горячего водоснабжения:
1 — корпус; 2 — нагревательный элемент; 3 — водоразборный кран; 4 — спускная пробка; 5 — кронштейн

Вода подогревается от секций радиаторов, установленных внутри бака. Ввиду того что подогрев воды в баке происходит от системы отопления в течение длительного времени, количество секций устанавливаемых радиаторов не имеет значения.

Нагретая поверхность бака является источником тепла, однако при площади кухни более 6 м2 бак-нагреватель и отопительный котел ее не перегревают. Бак наполняется водой через крышку по мере ее расхода. Температуру воды можно регулировать краном, установленным на горячей магистрали. Летом система отопления отключается краном, установленным на обратной магистрали.
На горячен магистрали до расширителя нельзя устанавливать пробковый кран, так как увеличение объема расширяющейся воды может привести к аварии.
