Полоса и усиление

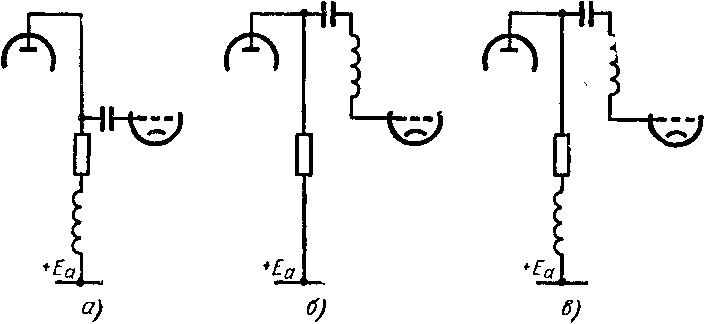

Рис. 40. Высокочастотную коррекцию усилителя можно осуществить с помощью катушки, включенной последовательно с анодной нагрузкой (а — параллельная коррекция), катушки, включенной последовально с цепочкой связи между двумя каскадами (б — последовательная коррекция), или с помощью двух катушек (в — комбинированная коррекция).
Л. — Увы! Всякая медаль имеет свою оборотную сторону. Для улучшения дела используют пентоды с большой крутизной, что позволяет и при низком сопротивлении анодной нагрузки получить не такое уж малое усиление. Кроме того, используют известные коррекции, о которых ты уже мне говорил. В частности, можно включить небольшую катушку последовательно анодной нагрузке — параллельная коррекция (рис. 40, а); можно включить эту катушку последовательно с конденсатором связи — последовательная коррекция (рис. 40, б) или применить оба вида коррекции — комбинированная коррекция (рис. 40, в). С помощью этих коррекций, если они хорошо отрегулированы, удается почти удвоить полосу пропускания.
Рис. 40. Высокочастотную коррекцию усилителя можно осуществить с помощью катушки, включенной последовательно с анодной нагрузкой (а — параллельная коррекция), катушки, включенной последовально с цепочкой связи между двумя каскадами (б — последовательная коррекция), или с помощью двух катушек (в — комбинированная коррекция).
Н. — И до какой частоты можно дойти при использовании всех этих средств?
Л. — Вез особого труда удается сделать усилители с верхней границей до 30 или 50 Мгц. Можно еще больше расширить полосу, но для этого требуется особый усилитель, получивший название «усилителя с распределенным усилением»; это своего рода линия задержки с включенными в нее лампами, но о нем мы говорить не будем.
Н. — А можно ли устранить сдвиг фазы в такой широкой полосе частот?
Л. — Это невозможно, да впрочем и не нужно. Достаточно, чтобы сдвиг фазы был пропорционален частоте, но это не всегда легко осуществить.
Низкие частоты
Н. — Я догадываюсь, что последует дальше: после рассказа о способах расширения полосы пропускания усилителя в сторону высоких частот вполне логично заняться расширением полосы в сторону низких частот.
Л. — Правильно. Поэтому скажи мне, что ограничивает усиление твоего усилителя на низких частотах.
Н. — Нет ничего легче! Ограничения вносят реактивные сопротивления конденсаторов, особенно конденсаторов С1 и С2 в твоей схеме на рис. 37. Конденсатор С1 вводит отрицательную обратную связь, а С2 плохо связывает два каскада. При желании бороться с этими неприятными явлениями я могу увеличить емкость этих конденсаторов.
Л. — Согласен, но возможности этого пути весьма ограничены. Емкость конденсатора С1 и так достигает нескольких микрофарад и значительно увеличить ее невозможно, даже если ты доведешь ее до 100 и особенно до 1000 мкф, то неизбежные в таких конденсаторах токи утечки могут влиять на величину напряжения смещения. Но перейдем к конденсатору С2; я не советую тебе превышать 1 мкф, ибо в противном случае он станет слишком громоздким, а это приведет к значительным паразитным емкостям, не говоря уже о неизбежном токе утечки, который может сделать положительной сетку следующей лампы. Как видишь, этот путь не дает хороших результатов. Чтобы конденсатор С1 не мешал, его лучше вообще убрать.
