Применение устройств задержки

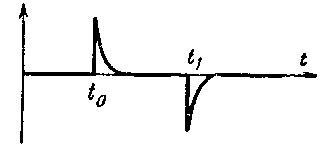

Рис. 86. Подавая сигнал с коллектора транзистора Т1 схемы с одним устойчивым состоянием на дифференцирующую схему, можно получить отрицательный импульс в момент t1 с некоторой задержкой по сравнению с пусковым импульсом.
Л. — Незнайкин, не играй словами. При выполнении последовательного ряда операций довольно часто бывает необходимо задержать сигнал на регулируемый отрезок времени. К такому методу, в частности, прибегают, когда с помощью сигнала хотят иметь систему единого времени для включения изучаемого процесса и начала развертки осциллографа, предназначенного для наблюдения этого процесса. Сигнал включают с определенной задержкой, а осциллограф — без задержки. Благодаря этому мы можем превосходно следить за процессом по экрану осциллографа, так как его развертка включается до начала процесса.
Н. — Скажи, пожалуйста, Любознайкин, а не разумнее было бы включить осциллограф с некоторым опережением относительно явления, чем задерживать начало явления?
Л. — Тогда, Незнайкин, открой мне секрет «схемы опережения», где следствие появляется раньше причины, его породившей, т. е. способной давать импульс на выходе раньше, чем был подан импульс на ее вход, и я гарантирую тебе, во-первых, всемирную известность, а затем крупный успех в академических кругах!
Н. — Правильно, а я об этом не подумал. Значит, опережающему осциллографу предпочитают отстающее явление… положительно все относительно в нашем подлунном мире.
Л. — Я позволю себе спуститься из высоких философских сфер на нашу бренную землю, чтобы напомнить тебе, что уже довольно поздно. Я не хотел бы стать причиной язвительного объяснения Поленьки с тобой…
Н. — Ты совершенно прав, и мы продолжим нашу беседу в следующий раз.
